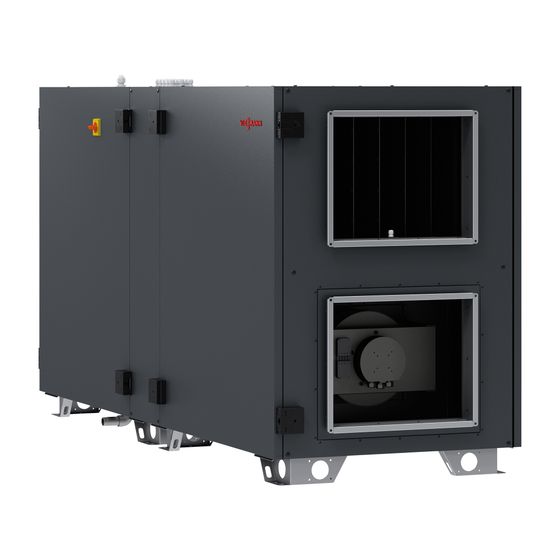

VIESSMANN Vitoair CS PRO 1000S-R
Typ: 1000S-R
Vitoair CS PRO 1000S-R,
230

V

/

50
Hz, 1~, EC-Gleichstromventilator,
Kreuzgegenstrom-Wärmetauscher
Kompaktlüftungsgerät mit
Wärmerückgewinnung und stetig
modulierenden Außenluft-Zuluft-Bypass
inkl. vorprogrammierter und fertig
verdrahteter Regelung.
Lüftungsgerät mit
Kreuzgegenstrom-Wärmetauscher als
bodenstehendes Gerät für
Innenaufstellung oder mit optionalen
Dachaufsatz als Außenaufstellung.
Verfügbar in zwei Geräteversionen:
Version "L" mit Zuluft- (ZUL/SUP)/
Abluftanschluss (ABL/ETA) links, Version
"R" mit Zuluft- (ZUL/SUP)/
Abluftanschluss (ABL/ETA) rechts.
Die Geräteanschlüsse Außenluft
(AUL/ODA)/ Fortluft (FOL/EHA) sowie
Zuluft (ZUL/SUP)/ Abluft (ABL/ETA) sind
seitlich des Gerätes positioniert (Die
Versionsansicht betrachtet von der
Gerätevorderseite /Serviceseite) und für
den Rundrohranschluss mit Bundkragen
ausgestattet. Geeignet für den Einsatz
in gewerblichen Einrichtungen und
Geschosswohnungsbau, jeweils für Innen-
und Außenaufstellung.

• Minimale Installationsfläche durch
  kompakte Bauweise
• Schneller Filterwechsel durch einfache
  Zugänglichkeit über die Fronttüren
  (Revisionsöffnung)
• Auf jeden Gerätetyp abgestimmtes
  optionales Zubehör, z. B.
  Schalldämpfer
• Einfache Inbetriebnahme mittels
  MobileApp mit integriertem WLAN (Plug
  & Play)
• Einfache Projektierung mittels
  intuitivem AHU-Online-Selection Tool
• Hygienisch einwandfrei durch VDI 6022
  Zertifizierung
• Geprüfte Effizienz und Performance
  durch EUROVENT Zertifizierung
  Das Kompaktlüftungsgerät ist
  ausgestattet mit:
• Im Gerät integrierter Schaltschrank
  mit
  Hauptdrehschalter/Revisionsschalter in
  den Farben gelb/rot
• Vorprogrammiertem und fertig
  verdrahtetem Regler-System im
  kompakten Schaltschrank integriert
• Abschließbare Türverschlüsse.
• Kondensatwanne aus Edelstahl mit
  integriertem Gefälle gem. Vorgaben der
  VDI 6022
• Revisionsöffnungen auf der
  Gerätevorderseite vollständig öffenbar
  für den einfachen Zugang zu allen
  Gerätekomponenten und optimaler
  Reinigungs- und Wartungsmöglichkeit.
• Temperaturfühler: Außenluft (AUL/ODA),
  Abluft (ABL/ETA), Fortluft (FOL/EHA)
  und Temp.-Sensor TJK 10-K 6 m für
  Montage in Zuluftleitung (ZUL/SUP).
  Ganzheitliche Überwachung des
  Betriebszustandes durch
  Temperaturfühler.
• Effiziente EC-Gleichstromventilatoren
  IE4
• MobileApp (für iOS & Android) zur
  einfachen Inbetriebnahme und
  Gerätewartung.
  Zertifikate, Prüfungen und Richtlinien:
• Kompaktlüftungsgerät zertifiziert nach
  VDI 6022, Hygiene Zertifikat.
• Luftfilter zertifiziert nach VDI 6022,
  Hygiene Zertifikat.
• Hygiene-Anforderungen gemäß ÖNorm
  H6021, SWKI VA104
• Kompaktlüftungsgeräte Eurovent
  zertifiziert.
• AHU-Online-Selection-Tool Eurovent
  zertifiziert.
• Kompaktlüftungsgeräte mit
  CE-Kennzeichnung gemäß VDE geprüft.
• ErP 2018 complied. Entspricht der
  Ökodesign-Richtlinie EU 1253/2014
  Stufe 2018
  Gehäusekennwerte nach EN 1886:
• Klasse Wärmedurchgang: T2 (M)
• Klasse Wärmebrücken: TB2 (M)
• Klasse Gehäusefestigkeit: D1 (M)
• Gehäuse Leckrate bei -400Pa: L1 (M)
• Gehäuse Leckrate bei +700Pa: L1 (M)
• Filter-Bypass-Leckage ist k = 0.5 %
  bei F9 (M)
  Selbsttragendes rahmenloses Gehäuse aus
  Aluzink-Blech-Paneelen, allseitig
  isoliert mit 50 mm nichtbrennbaren
  Mineralwolle zur optimalen Wärme- und
  Schalldämmung. Gehäuse außen
  korrosionsbeständig pulverbeschichtet,
  VitoGraphit, Korrosionsklasse C3 (Stadt-
  und Industrieatmosphäre mit mäßiger
  SO2-Belastung oder gemäßigtes Klima).
  Taschen-Filter:
• Filterklasse Außenluft (AUL/ODA): ISO
  ePM1 55 % (F7)
• Filterklasse Abluft (ABL/ETA): ISO
  ePM10 65 % (M5)
• Optional, Filterklasse Außenluft
  (AUL/ODA): ISO ePM1 80 % (F9)
• Optional, Filterklasse Abluft
  (ABL/ETA): ISO ePM10 65 % (M5)
  Info: Taschen-Filter sind gemäß ISO
  16890 geprüft.
  Info: Die Taschen-Filter erfüllen die
  VDI 6022 Hygiene-Anforderungen.
  Filter verfügen über einen Filterrahmen,
  Abdichtung mittels Dichtstreifen.
  Filterüberwachung für einen
  bedarfsgerechten Filterwechsel mittels
  integrierten Drucksensoren.
  Ventilatoren:
• Energieeffiziente
  EC-Gleichstromventilatoren gemäß IE4
• Ventilatormodule sind durch
  Schwingungsdämpfer gegen Körperschall
  entkoppelt
  Wärmerückgewinnung:
• Hocheffizienter
  Kreuzgegenstrom-Wärmetauscher aus
  korrosionsfestem Aluminium AI99.
• Wärmerückgewinnung nach EN 308 > 81 %
  trocken für max. Energierückgewinnung
  Außenluft-Zuluft-Bypass:
• stetig-modulierender Bypass als
  aktiver Frostschutz und freie Kühlung
  im Sommer
  Siphon (Option):
• Bei Geräten mit
  Standard-Wärmetauschern wird 1 Stk.
  Siphon benötigt.
• Für Geräte mit internen oder externen
  Nachkühlregister, zweiter Siphon
  (Option) notwendig.
  Vereisungsschutz-Funktion und
  Strategien:
• 1. Integrierter stetig-modulierender
     Bypass in Außenluft (AUL/ODA) -Zuluft
     (ZUL/SUP)
• 2. Optionales, im Gerät integriertes
     Nachheizregister (elektrisch oder
     hydraulisch)
• 3. Optionales, im Kanal positioniertes
     Vorheizregister (elektrisch)
• 4. Synchrone Reduktion der
     Ventilatoren (ZUL/SUP) und (ABL/ETA)
• 5. Bei weiter sinkenden Temperaturen
     wird das Lüftungsgerät abgeschaltet
     (Notaus).
     Konnektivität und Plattformen:
     A) Regler, funktionsfertig verdrahtet:
     Kompaktlüftungsgeräte mit
     funktionsfertig verdrahtetem Regler,
     vorab parametrisiert. WLAN-Stick
     beigelegt zur schnellen Inbetriebnahme
     und Wartung per MobileApp.
     Absperrklappen/Jalousieklappen,
     Trockensiphonheizung,
     Nachheiz-/Nachkühlregister und
     dazugehörige Mischergruppe sind durch
     den im Kompaktlüftungsgerät integrierten
     Regler ansteuerbar (Zubehör
     erforderlich).
     Parametrisierbarer Regler:
• Vorparametrierter und fertig
  verdrahteter Regler.
• Nach Bedarf über MobileApp anpassbar.
• 4 Konstantvolumenstrom-Stufen
  einstellbar, davon 2 mit
  Temperatur-Offset
• Wochenprogramm mit je zwei
  Schaltzeiten pro Tag, je
  Ventilatorstufe.
• Bedarfsabhängige Steuerung (CO2,
  Feuchte, VOC)
• Freie Sommer-Nacht-Kühlung über
  Außenluft (AUL)-Zuluft (ZUL)-Bypass.
• Effiziente Energiesparfunktionen
  Parameter speicher- und
  wiederherstellbar.
  Konfiguration des Reglers auf einen
  Computer exportierbar.
  Ventilatorregelung beim Regler:
• Standardmäßig als
  Volumenkonstantregelung (CAV)
  parametrisiert.
• Druckkonstantregelung (VAV) mit
  Zubehör <Differenzialdruck-Sensor,
  Kanal> möglich
• %-Ventilatorleistungen sind manuell
  einstellbar/auswählbar.
  Regelungsarten mit Regler:
• Temperaturregelung mit separatem
  PID-Regler der einzelnen Sequenzen.
• Ablufttemperatur (Standard)
• konstante Zulufttemperatur
• Ablufttemperaturgeführte
  Zulufttemperatur (Standard auswählbar)
  Mit Zubehör (Optionen) sind folgende
  Temperaturregelungsarten möglich:
• Außentemperaturgeführte
  Zulufttemperatur
• Raum-Zuluft-Kaskade
• Außentemperaturabhängiges Umschalten
  zwischen Zuluft- und
  Raumtemperaturregelung
• Außentemperaturabhängiges Umschalten
  zwischen Zuluft- und
  Ablufttemperaturregelung
• Außentemperaturgeführte Raumtemperatur
• Außentemperaturgeführte
  Ablufttemperatur
  B) Einbindung elektrische Feldgeräte
  (Stellantriebe/ Sensoren) &
  Zusatzfunktionen:
  Optional können Feldgeräte mit dem
  integrierten Regler wahlweise über
  KNX-PL-Link (Plug&Play Zweidraht-Bus mit
  integrierter Stromspeisung), Analoge
  Eingänge (AI), Analoge Ausgänge (AO)
  oder Digitale Eingänge (DI) eingebunden
  werden.
  Feldgerät mit KNX-PL-Link (Option) wie
  z.B. Raumbediengerät und Raum-Sensoren
  können über KNX-PL-Link mit dem Regler
  eingebunden werden.
  Feldgeräte mit 0-10 V
  Analogsignal-Ausgabe wie z.B. optional
  erhältliche Kanal-Feuchtigkeits-Sensor
  oder Kanal-CO2-Sensor können über einen
  Analog-Input (AI) des Reglers
  eingebunden werden.
  Feldgeräte die auf 0-10 V Stellsignale
  ansprechen, wie z.B. optional
  erhältliche Stellantrieb für Ventile
  oder Luftklappen, können über analogen
  Ausgang (AO) des Reglers eingebunden
  werden.
  Feldgeräte mit potentialfreien Kontakten
  wie z.B. optional erhältliche
  Kanal-Rauch-Sensor KR24 können über
  einen Digitalen-Input (DI) des Reglers
  eingebunden werden. Digitaleingänge sind
  zwischen NC (normal close) und NO
  (normal open) umschaltbar.
  Zusätzliche Funktionen sind mittels
  Digitaleingang / Ausgang konfigurierbar:
  z.B. Digitaleingang (DI) des Feueralarms
  vom optionalen Rauchmelder,
  Digitaleingang (DI) externer Stopp,
  Digitaleingang (DI) Umschalten der
  Ventilatorstufen, Digitalausgang (DO)
  Ausgabe der Sammelstörungen, etc.
  Raumbediengerät (optional):
  8 Tasten Raumbedienteil mit
  hinterleuchtetem LCD-Display zur Aufputz
  (AP)-Installation. Verfügbare
  Geräteversionen: a) "Bedienteil mit
  Temperatursensor" und b) "Bedienteil mit
  Temperatur-/Feuchtesensor". Funktionen:
  Anzeige von Raumtemperatur, Betriebsart,
  Wochenschaltuhr, Alarm- und
  Wartungsmeldungen sowie
  Uhrzeiteinstellungen. Farbe: Signalwhite
  (RAL 9003) Anschluss elektrisch:
  Plug&Play Zweidraht KNX-PL-Link
  Schnittstelle (10 mA) für Datenaustausch
  und Versorgungsspannung zugleich.
  Abmessungen: L:89 x B:21 x H:133 mm
  C) Kommunikation
  Regler mit LAN-Port zur Verwendung der
  TCP/IP basierten
  Kommunikationsschnittstellen.
  Einbindung in eine GLT
  (Gebäudeleittechnik) mittels
  Kommunikationsschnittstelle BacNet
  (TCP/IP) und ModBus Slave (RTU) durch
  den integrierten LAN-Port. Optionales
  Gateway ModBus (RTU) zu ModBus (TCP/IP)
  mittels ModBus (TCP/IP)
  Kommunikationsschnittstelle für die z.
  B. GLT-Einbindung vorhanden. Einbindbar
  in die Viessmann Vitocontrol (Option).
  Digital Services:
  MobileApp: Vitoair PRO (erhältlich für
  Android und iOS)
  Inbetriebnahme, Wartungsarbeiten,
  allgemeine Statusabfragen und für die
  Tätigung von weiteren Einstellungen vor
  Ort. Mittels MobileApp ist die
  Einstellung der Betriebsart, Einstellung
  des Volumenstroms, Einstellung der
  Optionen, Anpassung von
  Standardeinstellungen, Darstellung
  aktueller Sensorwerte, aktuelle
  Statusabfragen, einfache Inbetriebnahme,
  einfache Wartungsarbeiten, genereller
  Status-check etc. möglich.
  Die Service- und Parametrierebene ist
  passwortgeschützt (Passwort änderbar).
  AHU-Online-Selection-Tool
  Detaillierte Auslegung des passenden
  Kompaktlüftungs-Systems (Lüftungsgerät,
  Schalldämpfer, interne/externe
  Optionsprodukte etc.) auf den
  Betriebspunkt des individuellen
  Bauprojektes. Gerätevergleich von
  verschiedenen Lösungskonzepten mit
  jeweiliger Ausgabe der dazugehörigen
  Stückliste und Projektdetails als PDF
  zur vereinfachten Projektdokumentation.
• www.vitoairpro-select.viessmann.com
  Technische Daten:
  Geräteabmessungen:
  Länge: 1765 mm
  Breite: 760 mm
  Höhe: 1040 mm
  Einbringungsmaße (inkl. Palette):
  Länge: 2050 mm
  Breite: 960 mm
  Höhe: 1220 mm
  Anschlüsse
  Bundkragen Kanalanschluss DN 315 :
  Anschluss Kondensatablauf-Wärmetauscher:
  1"-Außengewindeanschluss, mit
  beigelegten Zubehör-Fitting auf
  DN
  32 (Außengewinde) anpassbar.
  Gewicht: 183 kg
  Liefereinheit: 1-teilig
  Ventilator - Zuluftstrom:
• Ventilatortyp:
  EC-Gleichstromventilator IE4
• Motortyp (Regelung): stufenlos
• Nennleistung max: 500 Watt
  Ventilator - Abluftstrom:
• Ventilatortyp:
  EC-Gleichstromventilator IE4
• Motortyp (Regelung): stufenlos
• Nennleistung max: 500 Watt
  Elektrischer Geräteanschluss:
• Frequenz: 50 Hz
• Nennspannung: 230 V
• Nennleistung: 1,05 kW
• Phase: 1N~, PE
• Empfohlene Sicherung: 1 x 10 A
  Bitte regionale Vorschriften beachten
• Schutzart: IPX4
• Fabrikat:
  Viessmann Vitoair CS PRO
• Geräte-Typ: 1000S-R
  Bestell-Nr.: Z025605
