Kessel Staufix Reinigungsrohr DN 90, Bodenplatte befliesbar

Das KESSEL Reinigungsrohr Staufix DN 90 ist eine spezialisierte Lösung für den Einbau in die Bodenplatte, die einen komfortablen Zugang zu Abwasserleitungen für Revisions- und Wartungsarbeiten ermöglicht. Es ist sowohl für fäkalienhaltiges als auch fäkalienfreies Abwasser geeignet und zeichnet sich durch eine befliesbare Abdeckplatte sowie die Verriegelung Lock & Lift aus. Als Teil des modularen KESSEL-Baukastensystems bietet es zudem Flexibilität für Erweiterungen.

Wie unterstützt das Reinigungsrohr die Wartung von Abwasserleitungen?

Das KESSEL Reinigungsrohr Staufix DN 90 ist konzipiert, um einen einfachen und sicheren Zugang zu Abwasserleitungen zu schaffen. Dies ist essenziell für regelmäßige Revisions- und Wartungsarbeiten, die die Langlebigkeit und Funktionsfähigkeit des Abwassersystems sicherstellen. Die Konstruktion ermöglicht den Einsatz in Systemen, die sowohl fäkalienhaltiges als auch fäkalienfreies Abwasser führen.

Welche modularen Erweiterungen sind möglich?

Das modulare KESSEL-Baukastensystem ermöglicht die unkomplizierte Erweiterung bestehender Anlagen um bis zu zwei zusätzliche Klappen und einen Notverschluss. Zudem kann das Reinigungsrohr zum Rückstauverschluss StaufixControl umgerüstet werden, was die Flexibilität und Anpassungsfähigkeit an unterschiedliche Anforderungen erhöht.

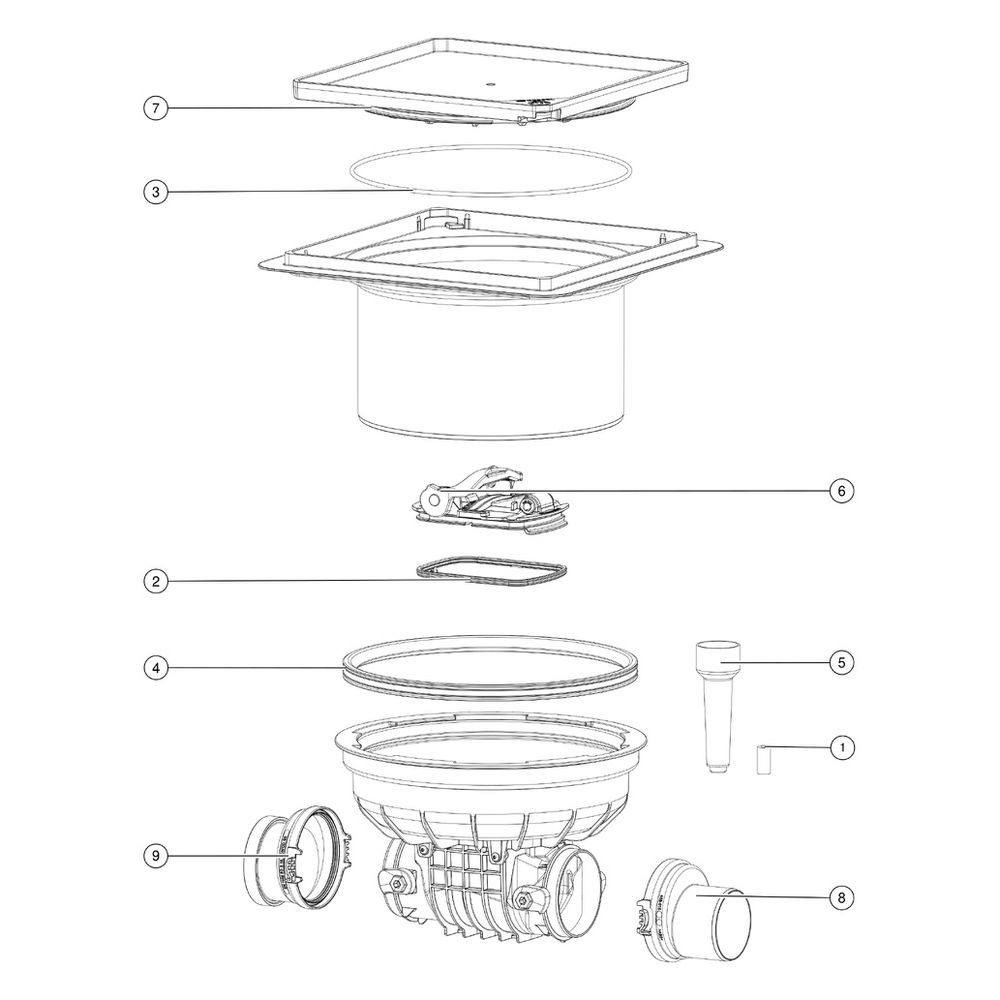

Wie ist das Reinigungsrohr konstruiert und einzubauen?

Das Reinigungsrohr ist für den Einbau in die Bodenplatte vorgesehen und wird installationsfertig geliefert, wobei die Verbindungsteile bauseits anzuschließen sind. Es verfügt über ein teleskopisches Aufsatzstück, das eine Höhenverstellbarkeit im Bereich von 287 bis 410 mm ermöglicht. Die Abdeckplatte aus Kunststoff ist befliesbar und misst 366 x 366 mm, was eine ästhetische Integration in den Bodenbelag ermöglicht. Die maximale Bodenbelaghöhe beträgt 18 mm. Die Verriegelung Lock & Lift sorgt für einen sicheren Verschluss und eine einfache Handhabung. Das System ist tagwasserdicht ausgeführt.

Welche Maße und Gewichte sind relevant?

Das Reinigungsrohr hat eine Länge und Breite von jeweils 444 mm und eine Einbautiefe von 287 bis 410 mm, die durch ein teleskopisches Aufsatzstück höhenverstellbar ist. Das Aussparungsmaß für die Bodenplatte beträgt 750 x 750 mm. Das Nettogewicht liegt bei 5,8 kg, das Bruttogewicht bei 8,4 kg.

Welche Belastungsklasse und Dichtheit bietet das Produkt?

Das Reinigungsrohr entspricht der Belastungsklasse K 3 nach EN 1253-1, was eine Belastbarkeit für Verkehrsflächen mit mittlerer Belastung sicherstellt. Die Konstruktion ist tagwasserdicht, wodurch das Eindringen von Oberflächenwasser verhindert wird.

Technische Daten

• Nennweite (DN): 90
• Außendurchmesser (DA): 90 mm
• Abwasserart: fäkalienhaltig und fäkalienfrei
• Einbausituation: Einbau in die Bodenplatte
• Einbautiefe: 287 - 410 mm
• Länge: 444 mm
• Breite: 444 mm
• Abdeckungsart: befliesbare Abdeckplatte
• Belastungsklasse: K 3 (EN 1253-1)
• Dichtheit: tagwasserdicht

Das KESSEL Reinigungsrohr Staufix DN 90 mit befliesbarer Bodenplatte bietet eine zuverlässige und flexible Lösung für den Zugang zu Abwasserleitungen. Mit seiner Nennweite von 90 mm, der robusten Bauweise und der Belastungsklasse K 3 (EN 1253-1) ist es für vielfältige Einsatzbereiche geeignet und unterstützt eine einfache Wartung und Erweiterung bestehender Anlagen. Die höhenverstellbare Einbautiefe von 287 bis 410 mm und die tagwasserdichte Ausführung runden das Profil ab.
