Kessel Kellerablauf Universale Plus, Edelstahl, mit Geruchsverschluss, Auslauf senkrecht

Der Kessel Kellerablauf Universale Plus aus Kunststoff bietet eine zuverlässige Lösung für die Entwässerung von fäkalienfreiem Abwasser. Er ist mit einem herausnehmbaren Geruchsverschluss und einem Schlitzrost aus Edelstahl ausgestattet und für den Einbau in die Bodenplatte vorgesehen. Der Ablauf ist druckwasserdicht bis 0,6 bar (MFPA Leipzig geprüft) sowie radondicht (IAF Radioökologie GmbH geprüft), was ihn für anspruchsvolle Einsatzbereiche qualifiziert.

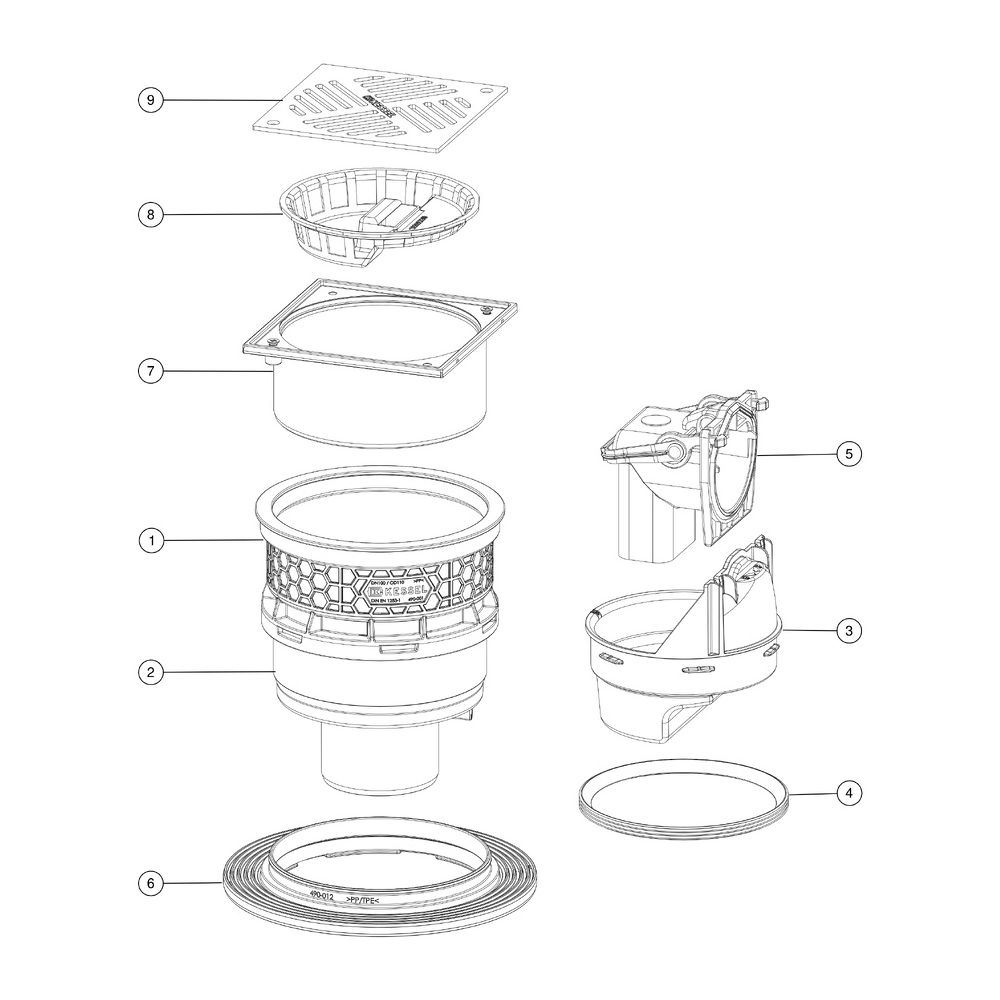

Wie ist der Kessel Kellerablauf Universale Plus aufgebaut?

Der Grundkörper des Kellerablaufs Universale Plus besteht aus robustem Kunststoff in Schwarz und ist für die Entwässerung von fäkalienfreiem Abwasser konzipiert. Ein herausnehmbarer Geruchsverschluss ist integriert, um unangenehme Gerüche zu verhindern. Für die Aufnahme von Schmutzpartikeln ist ein Schlammeimer vorhanden. Der Ablauf verfügt über einen werksseitig vormontierten WU-Flansch und wird mit einer Bauzeitschutzabdeckung geliefert. Die Abdeckung ist als Schlitzrost aus Edelstahl 1.4301 (V2A) in Silber ausgeführt und trägt zur Langlebigkeit bei. Bei der Herstellung des Kellerablaufs kommt Rezyklat-Material zum Einsatz, was einen nachhaltigen Aspekt darstellt.

Welche Leistungsmerkmale bietet der Kellerablauf?

Der Kellerablauf Universale Plus ist für eine hohe Ablaufleistung ausgelegt. Bei einem Aufstau von 10 mm erreicht er eine Ablaufleistung von 1,6 l/s, bei 20 mm Aufstau sind es 2,3 l/s. Eine wichtige Eigenschaft ist die Druckwasserdichtigkeit bis 0,6 bar, die eine sichere Funktion auch unter anspruchsvollen Bedingungen ermöglicht. Zudem ist der Ablauf radondicht. Die Abdeckung aus Edelstahl ist der Belastungsklasse K 3 nach EN 1253-1 zugeordnet, was den Einsatz in Bereichen mit leichter Begehung ermöglicht. Der Ablauf entspricht der Norm EN 1253.

Welche Abmessungen und Einbaudetails sind relevant?

Der Kellerablauf Universale Plus ist für den Einbau in die Bodenplatte vorgesehen und hat eine Nennweite von DN 100. Der Auslaufstutzen ist senkrecht ausgeführt und hat eine Nennweite von DA 110 mm. Die Einbautiefe des Ablaufs liegt zwischen 285 mm und 340 mm. Ein teleskopisches Aufsatzstück ermöglicht eine Höhenverstellbarkeit mit einem Verstellbereich von 23 - 80. Der Gesamtdurchmesser des Ablaufs beträgt 295 mm. Für die Abdeckung sind Maße von 200 mm Breite und 200 mm Länge bei einer Höhe von 25 mm angegeben. Das Netto-Gewicht des Produkts beträgt 3,63 kg.

Technische Daten

• Nennweite (DN): 100
• Auslauf Nennweite (DA): 110 mm
• Einbautiefe: 285 - 340 mm
• Verstellbereich: 23 - 80
• Ablaufleistung (10 mm Aufstau): 1,6 l/s
• Ablaufleistung (20 mm Aufstau): 2,3 l/s
• Belastungsklasse: K 3 (EN 1253-1)
• Abdeckung Material: Edelstahl 1.4301 (V2A)
• Abdeckung Maße (B x L x H): 200 x 200 x 25 mm
• Gewicht netto: 3,63 kg

Der Kessel Kellerablauf Universale Plus bietet eine zuverlässige Lösung für die Entwässerung von fäkalienfreiem Abwasser in der Bodenplatte. Mit einer Ablaufleistung von bis zu 2,3 l/s bei 20 mm Aufstau und seiner Druckwasserdichtigkeit bis 0,6 bar sowie Radondichtigkeit ist er für anspruchsvolle Anwendungen geeignet. Der robuste Edelstahl-Schlitzrost und der integrierte Geruchsverschluss stellen die Funktionalität und Langlebigkeit dieses Kellerablaufs sicher.

Lieferumfang

• 1x Kessel Kellerablauf Universale Plus
• 1x Bauzeitschutzabdeckung
• 1x Geruchsverschluss
• 1x Schlammeimer
