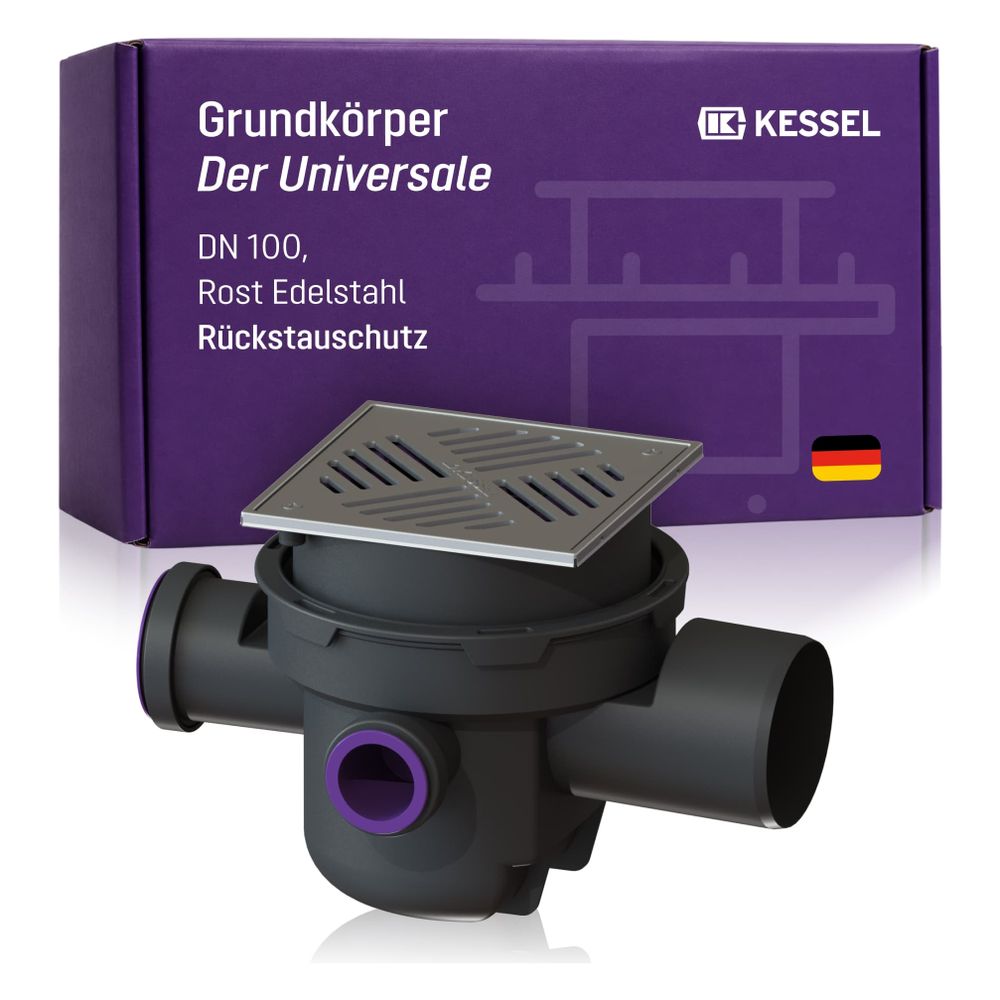

Kessel Grundkörper Der Universale DN 100, mit Rückstauschutz, Rost Edelstahl

Der KESSEL Grundkörper Der Universale DN 100 ist ein installationsfertiger Ablauf für fäkalienfreies Abwasser, konzipiert für den Einbau in die Bodenplatte. Ausgestattet mit einem waagrechten Stutzen und einem Rückstauschutz Typ 5, bietet er zuverlässigen Schutz. Die Abdeckung besteht aus einem silberfarbenen Schlitzrost aus Edelstahl 1.4301 (V2A).

Welche Ausstattung und Funktionen bietet der Grundkörper?

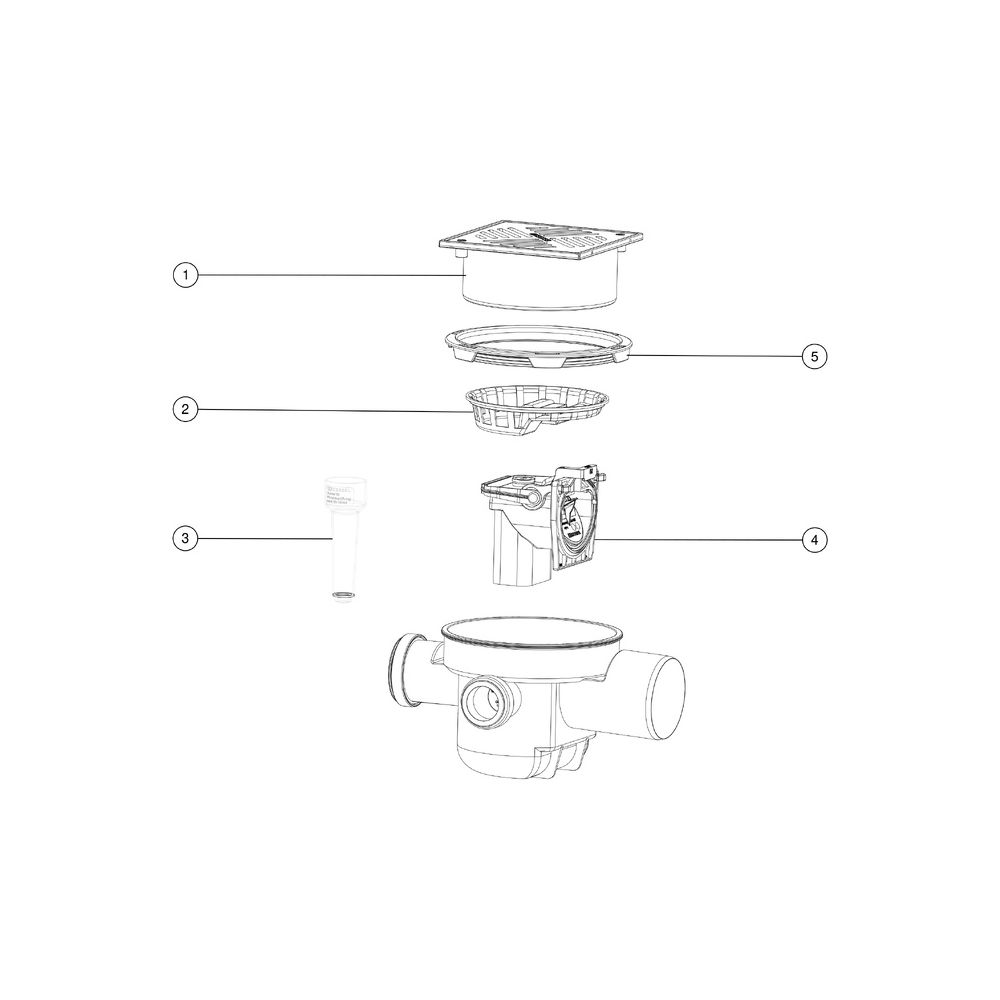

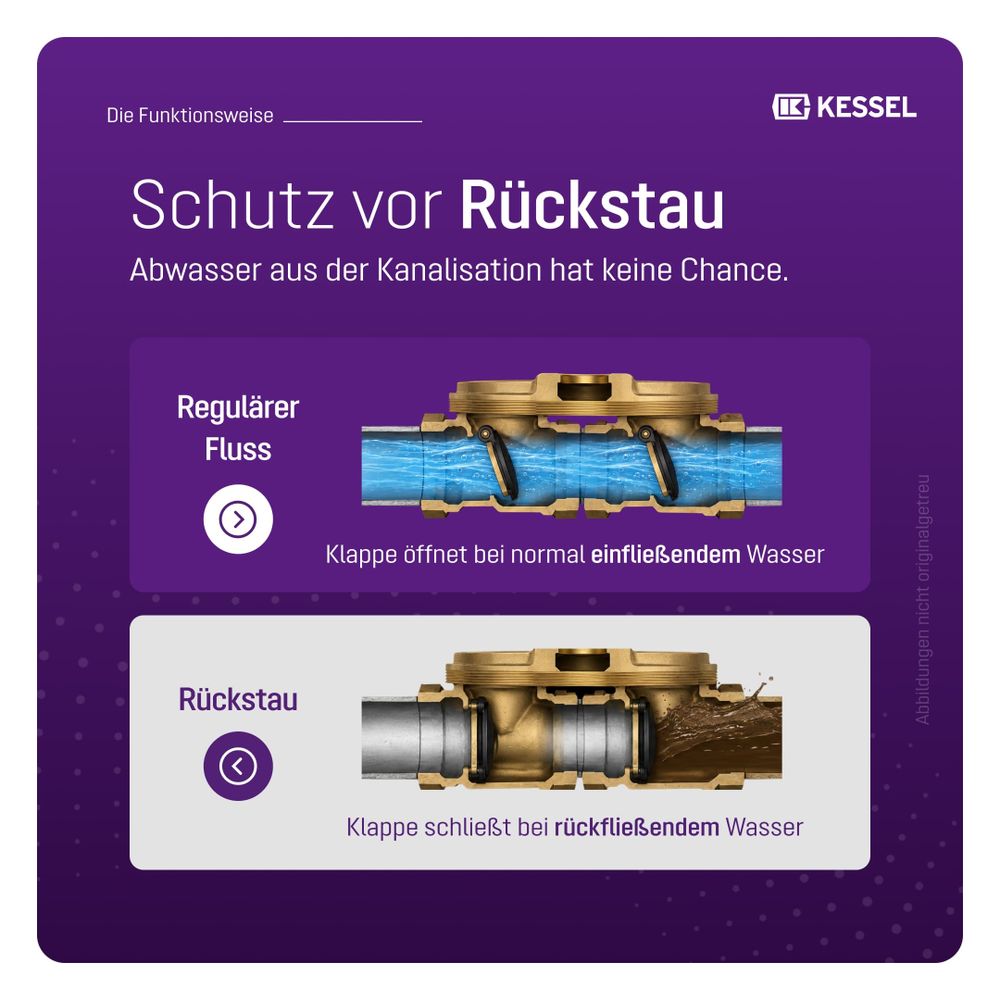

Der Ablauf aus Kunststoff verfügt über einen herausnehmbaren Rückstauverschluss mit zwei mechanischen Rückstauklappen und einem handverriegelbaren Notverschluss. Ein integrierter Schlammeimer erleichtert die Wartung. Der Grundkörper besitzt zudem zwei Zuläufe DN 50 und einen Zulauf DN 70, der mit einem Blindstopfen verschlossen ist, was flexible Anschlussmöglichkeiten bietet. Ein Geruchsverschluss ist inklusive und der WU-Flansch ist werksseitig vormontiert.

Aus welchen Materialien besteht der Ablauf und welche Normen erfüllt er?

Der Grundkörper ist aus schwarzem Kunststoff gefertigt. Die Abdeckung, ein Schlitzrost, besteht aus silbernem Edelstahl 1.4301 (V2A). Die Belastungsklasse K 3 gemäß EN 1253-1 stellt die Stabilität sicher. Das Produkt entspricht den Normen EN 1253 und EN 13564, die Anforderungen an Bodenabläufe und Rückstausicherungen definieren. Durch den Einsatz von Rezyklat-Material wird das Produkt nachhaltig hergestellt.

Welche Abmessungen hat der Grundkörper und wie flexibel ist der Einbau?

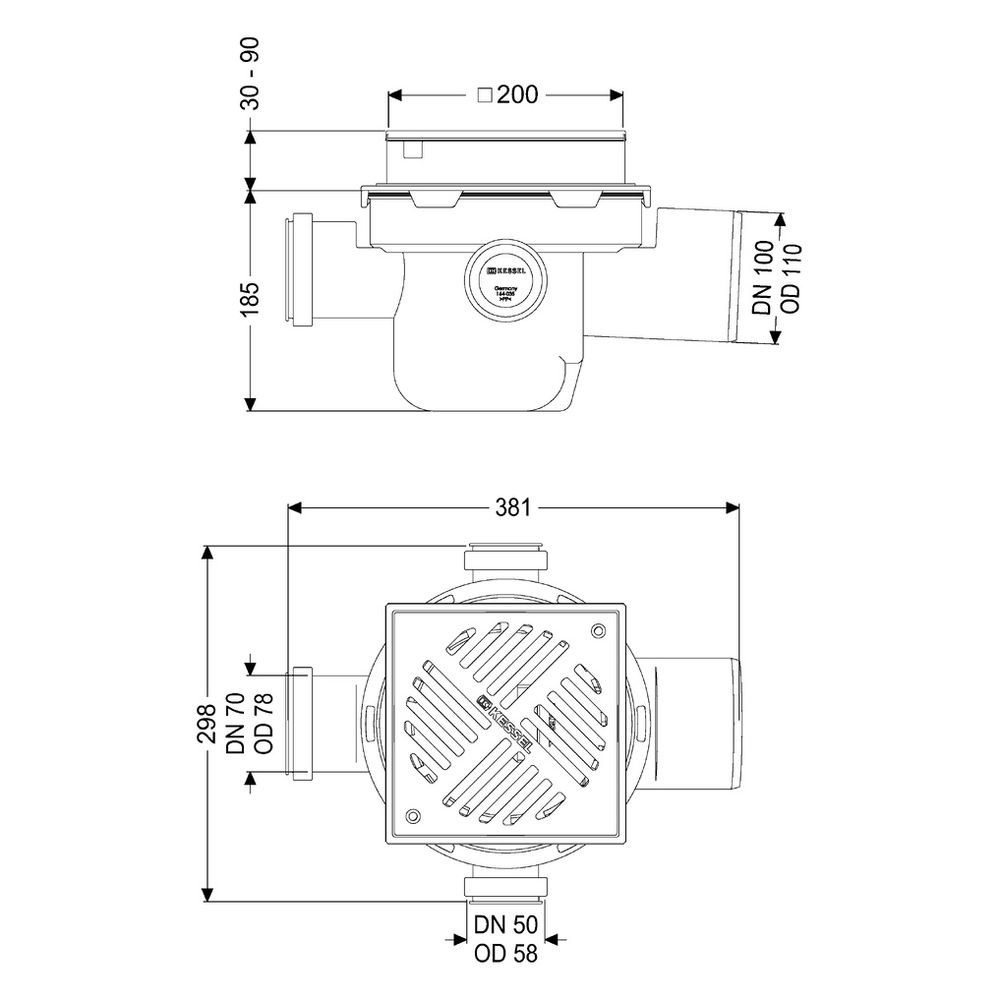

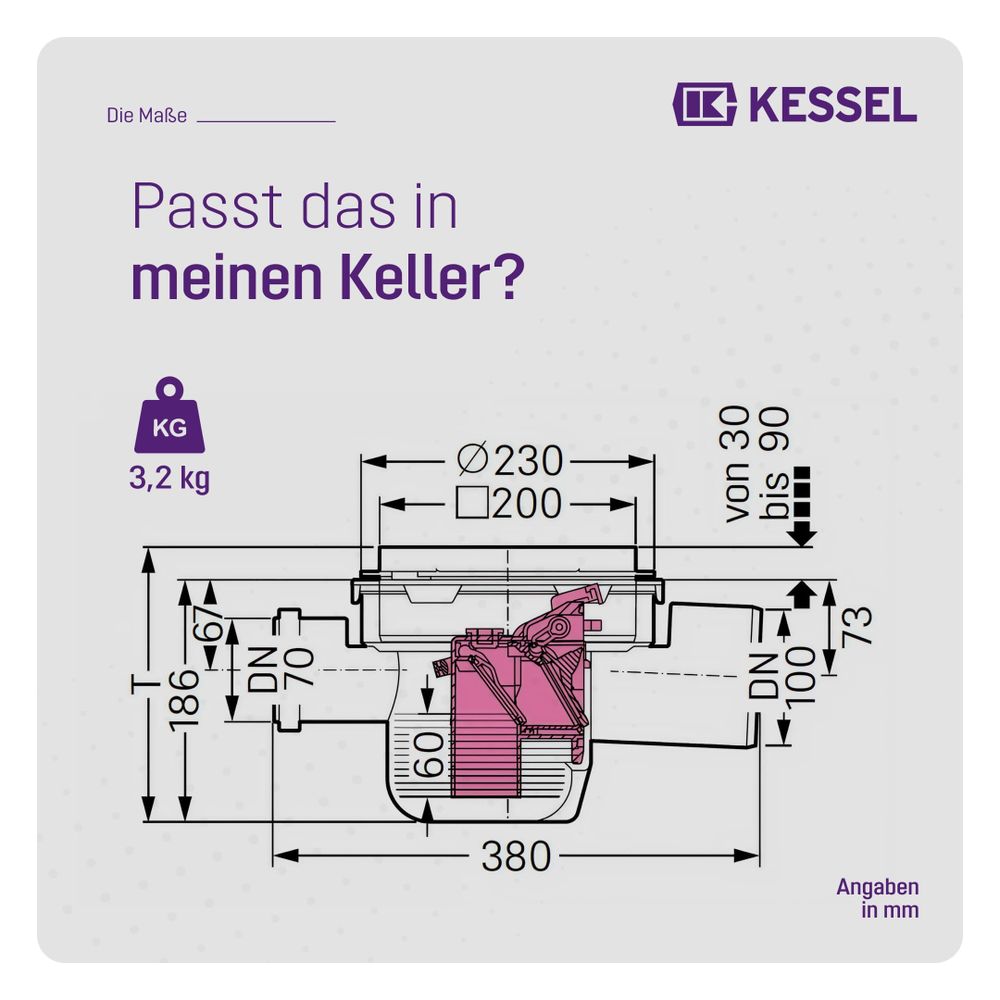

Der Grundkörper hat eine Nennweite von DN 100 und einen Außendurchmesser von 110 mm. Die Einbautiefe ist über ein teleskopisches Aufsatzstück variabel von 216 mm bis 266 mm anpassbar. Das Aussparungsmaß für die Bodenplatte beträgt 400 mm in der Länge und 320 mm in der Breite. Die Gesamtabmessungen des Grundkörpers sind 380 mm Länge und 300 mm Breite.

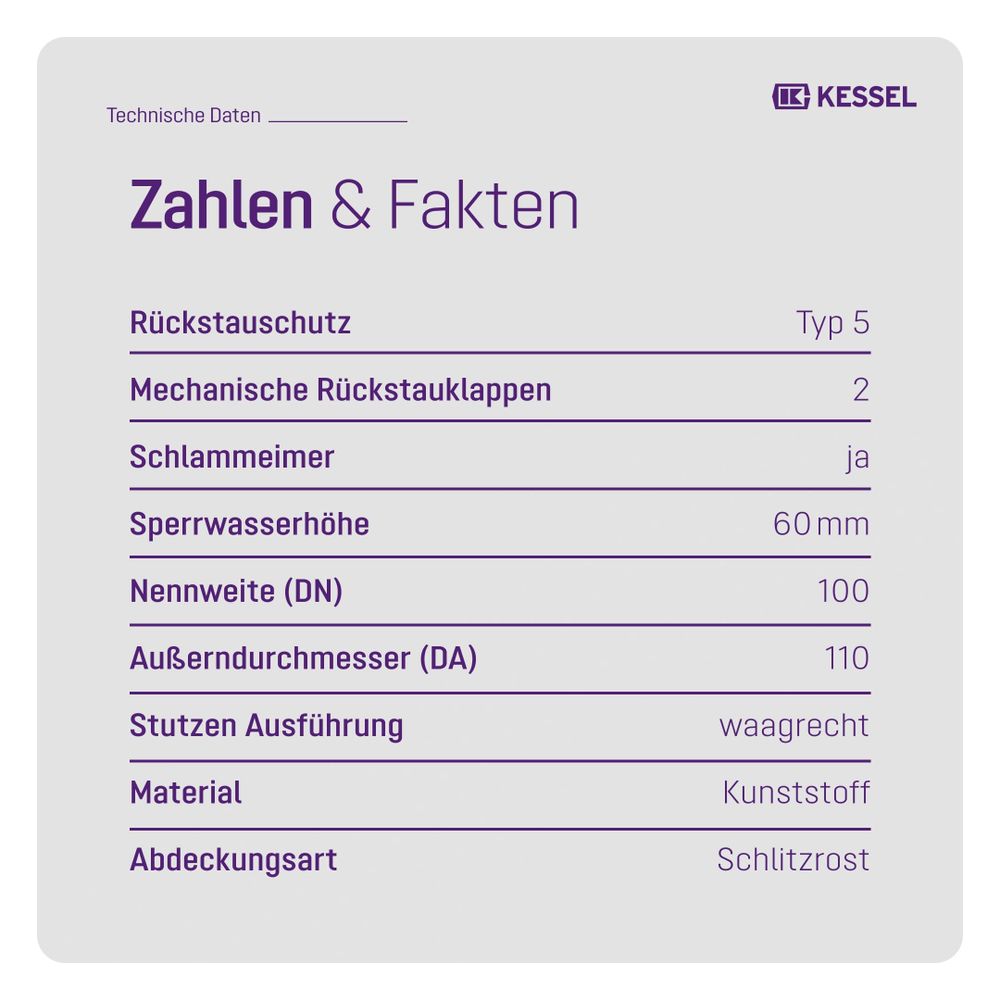

Technische Daten

• Nennweite (DN): 100
• Außendurchmesser (DA): 110 mm
• Rückstauschutz: Typ 5
• Abdeckung Material: Edelstahl 1.4301 (V2A)
• Belastungsklasse: K 3 (EN 1253-1)
• Einbautiefe: 216 - 266 mm
• Gewicht netto: 3,23 kg
• Rostgröße (L x B): 187 mm x 187 mm
• Mechanische Rückstauklappen: 2
• Stutzen Ausführung: waagrecht

Der KESSEL Grundkörper Der Universale DN 100 bietet mit seinem integrierten Rückstauschutz Typ 5, dem handverriegelbaren Notverschluss und dem Schlammeimer eine umfassende Lösung für die sichere Entwässerung von fäkalienfreiem Abwasser. Die robuste Edelstahlabdeckung mit Schlitzrost und die flexible Einbautiefe ermöglichen eine vielseitige und belastbare Installation in Bodenplatten. Mit einer Nennweite von DN 100 und der Belastungsklasse K 3 ist der Ablauf für diverse Anwendungsbereiche im Keller geeignet.
