Kessel Kellerablauf Universale Plus Variofix, mit Geruchsverschluss, Auslauf senkrecht

Der Kessel Kellerablauf Universale Plus Variofix ist ein hochwertiger Kellerablauf aus Kunststoff, der speziell für die Entwässerung von fäkalienfreiem Abwasser konzipiert ist. Ausgestattet mit einem herausnehmbaren Geruchsverschluss und einem Schlitzrost aus Edelstahl (1.4301, V2A), eignet sich das Produkt für den Einbau in Bodenplatten. Die druckwasserdichte und radondichte Konstruktion macht ihn besonders zuverlässig für den Einsatz in Kellerräumen und ähnlichen Bereichen.

Wie ist der Kellerablauf Universale Plus konstruiert und welche Materialien werden verwendet?

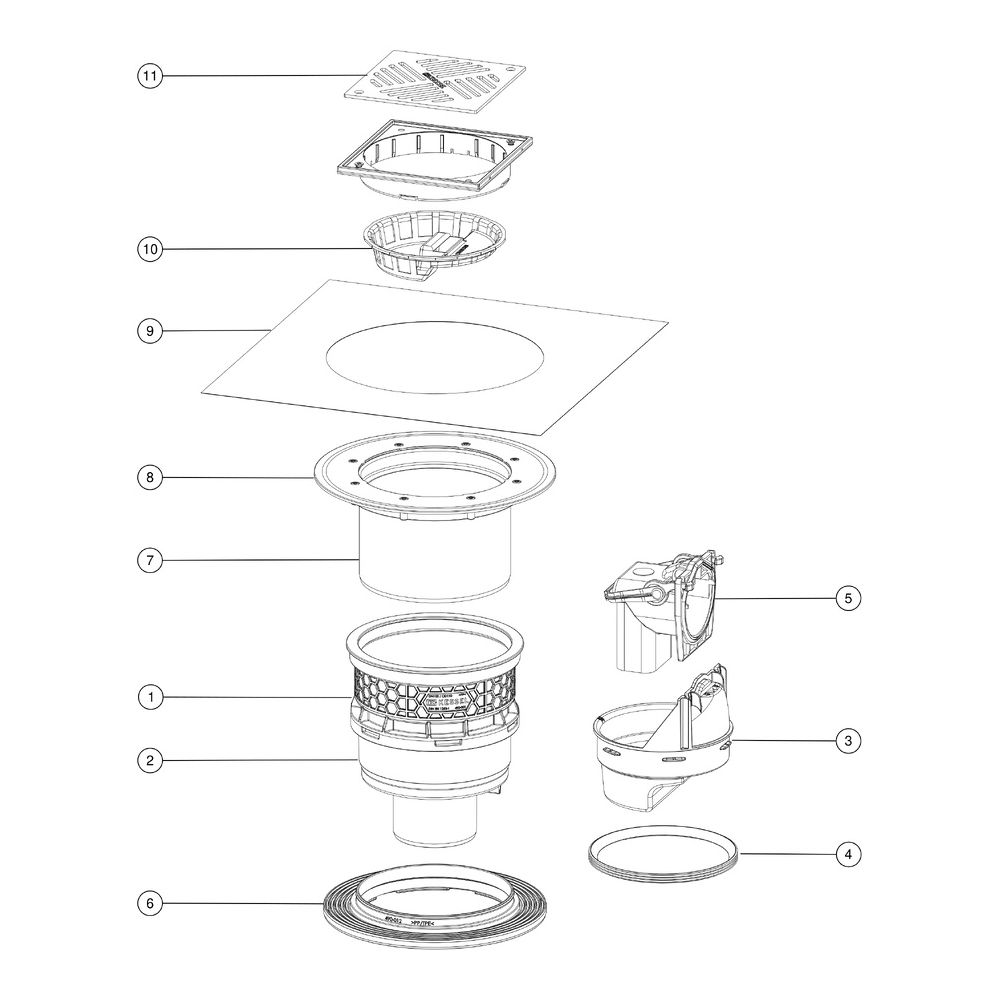

Der Kellerablauf besteht aus robustem Kunststoff mit einem senkrechten Auslauf (Nennweite DN 100) und einem teleskopisch verstellbaren Aufsatzstück, das eine Einbautiefe von 309 bis 408 mm ermöglicht. Die Abdeckung ist ein silberfarbener Schlitzrost aus Edelstahl 1.4301 (V2A) mit den Maßen 200 x 200 x 25 mm. Die Konstruktion ist nachhaltig durch den Einsatz von Rezyklat-Material und entspricht der Norm EN 1253. Der Ablauf ist mit einem werksseitig vormontierten WU-Flansch ausgestattet, und die Abdichtung erfolgt mittels einer beiliegenden Dichtmanschette nach DIN 18534.

Welche Leistungsmerkmale und Prüfungen erfüllt der Kellerablauf?

Der Ablauf ist druckwasserdicht bis 0,6 bar (geprüft durch MFPA Leipzig) und radondicht (geprüft durch IAF Radioökologie GmbH). Die Ablaufleistung beträgt 1,6 l/s bei 10 mm Aufstau und 2,3 l/s bei 20 mm Aufstau. Die Wassereinwirkungsklasse nach DIN 18534-1 ist W3-I, was den Einsatz in Bereichen mit mittlerer Wassereinwirkung ermöglicht. Die Belastungsklasse der Abdeckung ist K 3 gemäß EN 1253-1, was eine Belastbarkeit bis 3000 N bedeutet.

Wie erfolgt die Installation und welche Einbausituation ist vorgesehen?

Der Kellerablauf ist für den Einbau in die Bodenplatte vorgesehen. Die Höhenverstellbarkeit wird durch ein teleskopisches Aufsatzstück realisiert, das eine flexible Anpassung an die Einbautiefe zwischen 309 und 408 mm erlaubt. Die Aussparungsmaße für die Montage betragen 310 x 310 mm. Der Ablauf ist für fäkalienfreies Abwasser ausgelegt und verfügt über einen herausnehmbaren Geruchsverschluss, der die Geruchsbelästigung im Kellerbereich reduziert.

Welche Abmessungen und Gewichte sind relevant für die Planung?

Der Ablauf hat einen Durchmesser von 295 mm und eine Höhe von 270 mm. Das Nettogewicht beträgt 4,36 kg, das Bruttogewicht 4,87 kg. Die Verpackungsmaße sind 443 mm in der Länge, 338 mm in der Breite und 466 mm in der Höhe.

Technische Daten

• Nennweite (DN): 100
• Auslauf Nennweite (DA): 110 mm
• Einbautiefe: 309 bis 408 mm
• Verstellbereich: 12 bis 28 mm
• Ablaufleistung bei 10 mm Aufstau: 1,6 l/s
• Ablaufleistung bei 20 mm Aufstau: 2,3 l/s
• Belastungsklasse: K 3 (bis 3000 N)
• Abdeckungsart: Schlitzrost aus Edelstahl 1.4301 (V2A)
• Abdeckungsmaße (B x L x H): 200 x 200 x 25 mm
• Gewicht netto: 4,36 kg

Der Kessel Kellerablauf Universale Plus Variofix bietet eine zuverlässige und flexible Lösung für die Entwässerung von fäkalienfreiem Abwasser in Kellerräumen. Mit seiner druckwasserdichten und radondichten Ausführung sowie der robusten Edelstahlabdeckung erfüllt er wichtige Anforderungen an Sicherheit und Langlebigkeit. Die flexible Einbautiefe und der herausnehmbare Geruchsverschluss sorgen für eine einfache Installation und Wartung.
