Kessel Der Ultraflache Grundkörper 54 DN 40 WaD, Sperrwasserhöhe 22mm

Der Kessel Grundkörper Der Ultraflache 54 DN 40 WaD ist ein kompakter Bodenablauf-Grundkörper aus ABS-Kunststoff. Mit einer Sperrwasserhöhe von 22 mm und einer werksseitig angebrachten Dichtmanschette (WaD) nach DIN 18534 bietet er eine zuverlässige Abdichtung. Er ist mit einem beiliegenden Geruchsverschluss ausgestattet und eignet sich für den Einsatz in System 125 Bodenabläufen, wobei er durch den Einsatz von Rezyklat-Material auch nachhaltige Aspekte berücksichtigt.

Wie ist der Grundkörper konstruiert und welche Materialien werden verwendet?

Der Grundkörper besteht aus robustem ABS-Kunststoff, der eine langlebige und widerstandsfähige Basis für Bodenabläufe bietet. Die Konstruktion ist ultraflach mit einer Höhe von 54 mm, was eine platzsparende Installation ermöglicht. Die werksseitig angebrachte Dichtmanschette (WaD) sorgt für eine sichere Abdichtung gemäß DIN 18534. Das Material enthält Rezyklat, was den nachhaltigen Aspekt des Produkts unterstreicht.

Welche Funktionen bietet der integrierte Geruchsverschluss und die Sickerwasseröffnung?

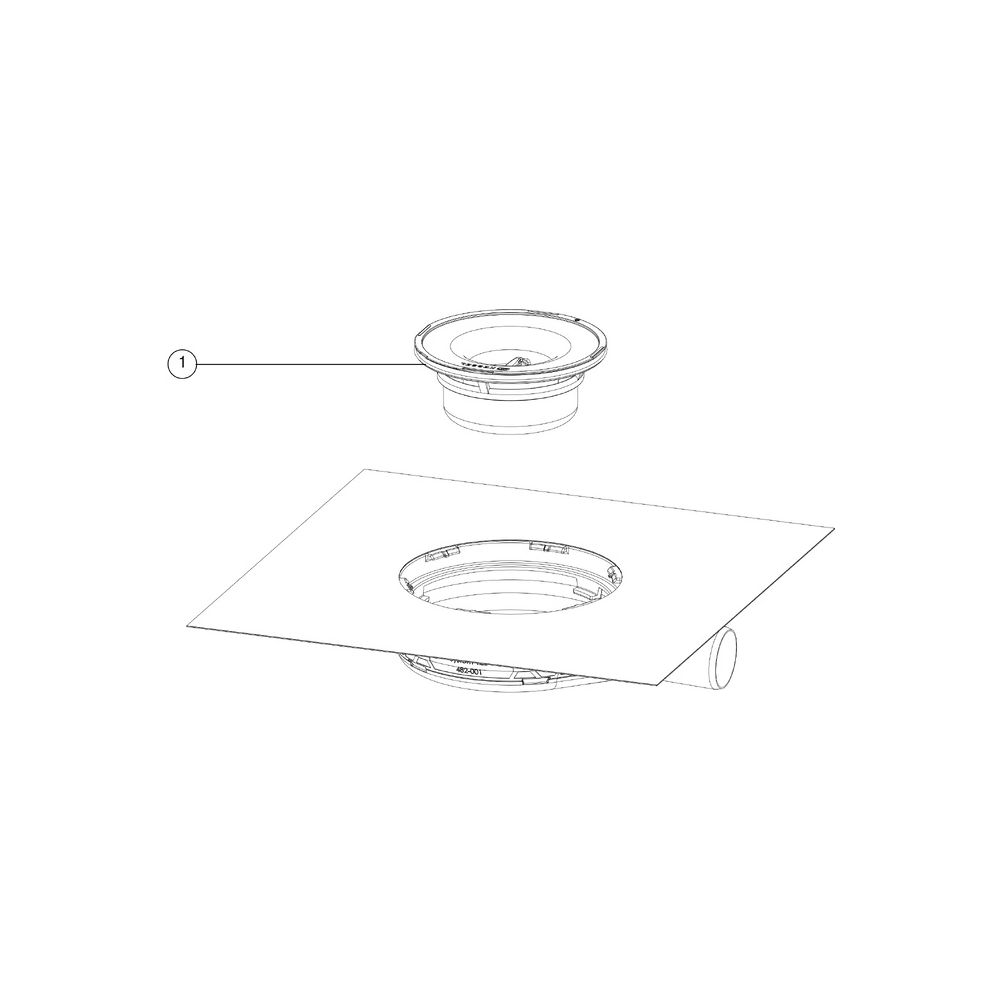

Der beiliegende Geruchsverschluss ist für die Montage in einem Aufsatzstück vorgesehen und verhindert das Eindringen unangenehmer Gerüche aus dem Abwassersystem. Die Sperrwasserhöhe beträgt 22 mm, was eine effektive Barriere gegen Gerüche darstellt. Bei optionaler Sickerwasseröffnung bleibt die Abdichtungsebene vor Fluten geschützt, da diese offen bleibt und kein Aufstau entsteht.

Für welche Einsatzbereiche und Normen ist der Grundkörper geeignet?

Der Grundkörper ist für das System 125 ausgelegt und erfüllt die Wassereinwirkungsklasse W3-I nach DIN 18534-1. Die Nennweite (DN) beträgt 40 mm, passend für viele Standard-Bodenabläufe. Die Kombination aus Material, Abdichtung und Geruchsverschluss macht das Produkt geeignet für verschiedene Installationsanforderungen.

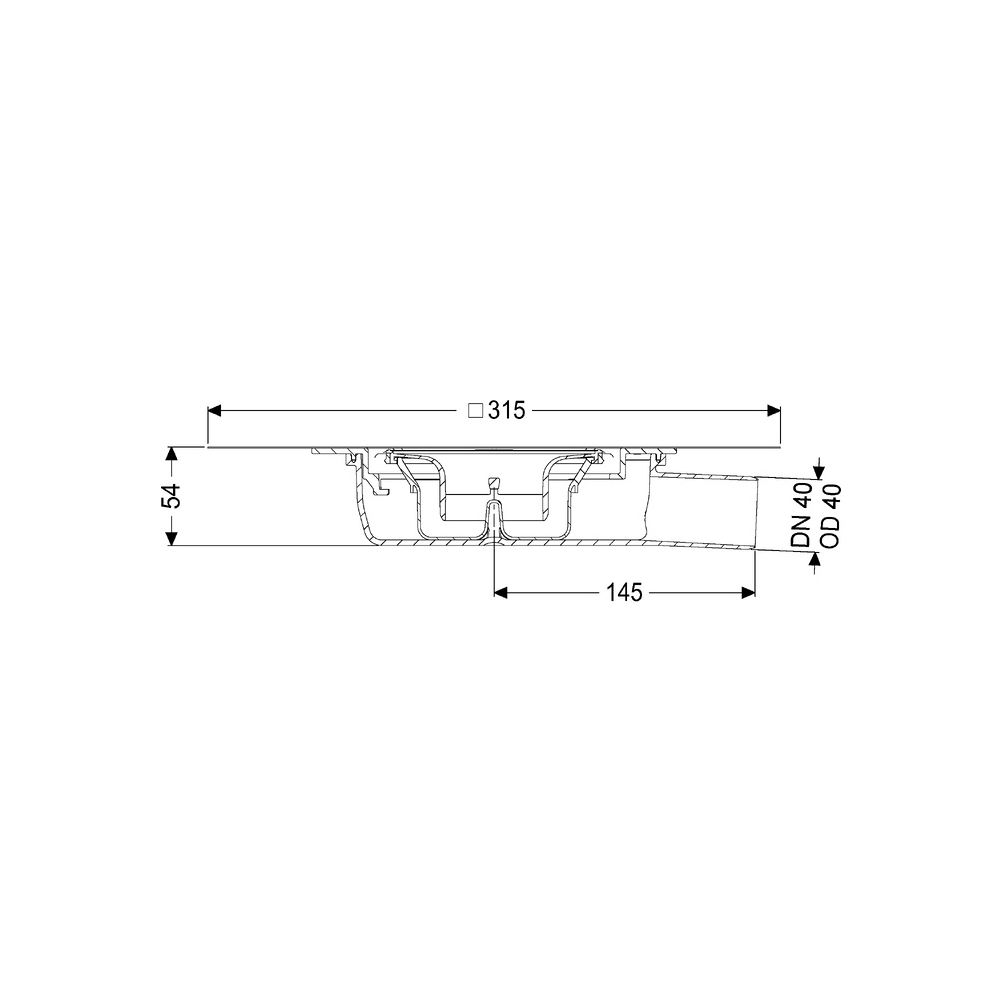

Technische Daten

• Länge: 246 mm
• Breite: 200 mm
• Höhe: 54 mm
• Außendurchmesser (DA): 40 mm
• Nennweite (DN): 40
• Sperrwasserhöhe: 22 mm
• Material Grundkörper: ABS
• Gewicht netto: 0,38 kg
• Wassereinwirkungsklasse: W3-I
• Abdichtung: Werksseitig angebrachte Dichtmanschette (WaD) nach DIN 18534

Der Kessel Grundkörper Der Ultraflache 54 DN 40 WaD bietet eine platzsparende und zuverlässige Lösung für Bodenabläufe. Mit seiner Sperrwasserhöhe von 22 mm, der robusten Abdichtung nach DIN 18534 und dem Einsatz von ABS-Material ist er eine funktionale Komponente für verschiedene Installationsanforderungen.
