Kessel Kellerablauf DN 100, 150mm, Rost Schwarz, 36501

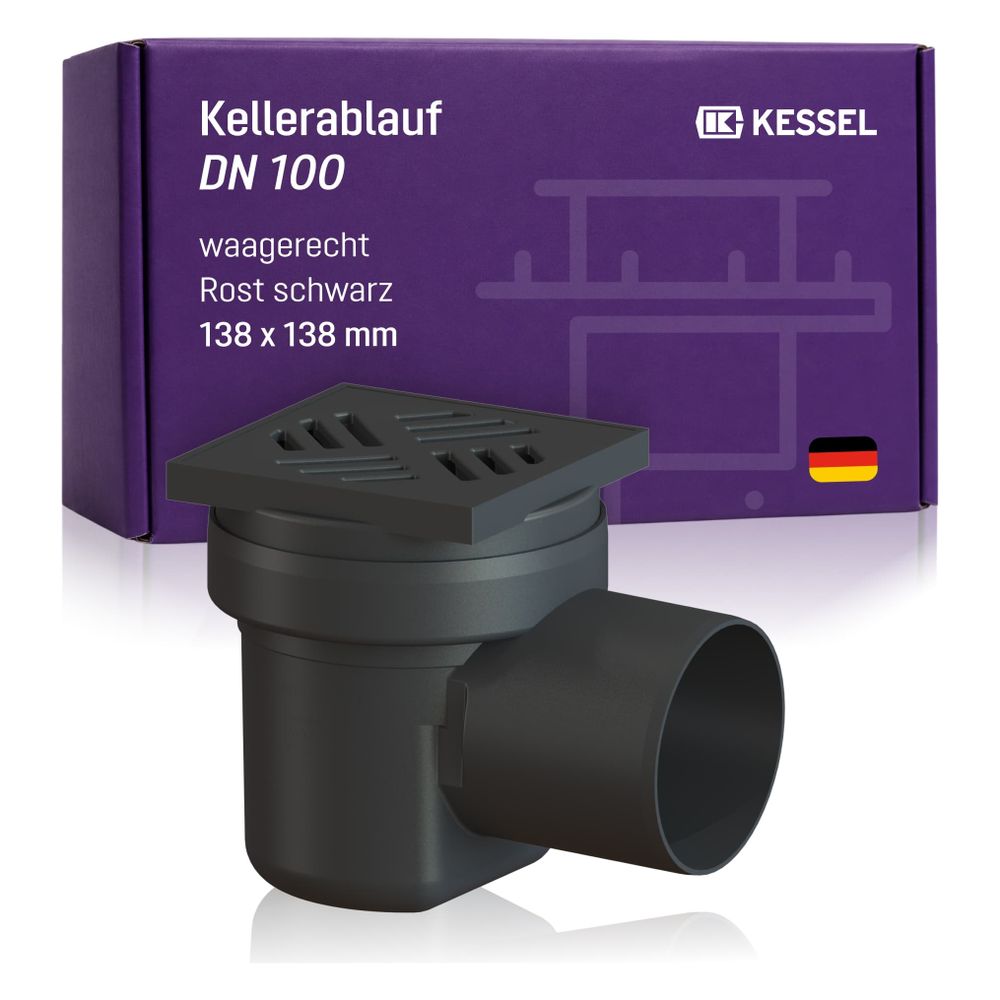

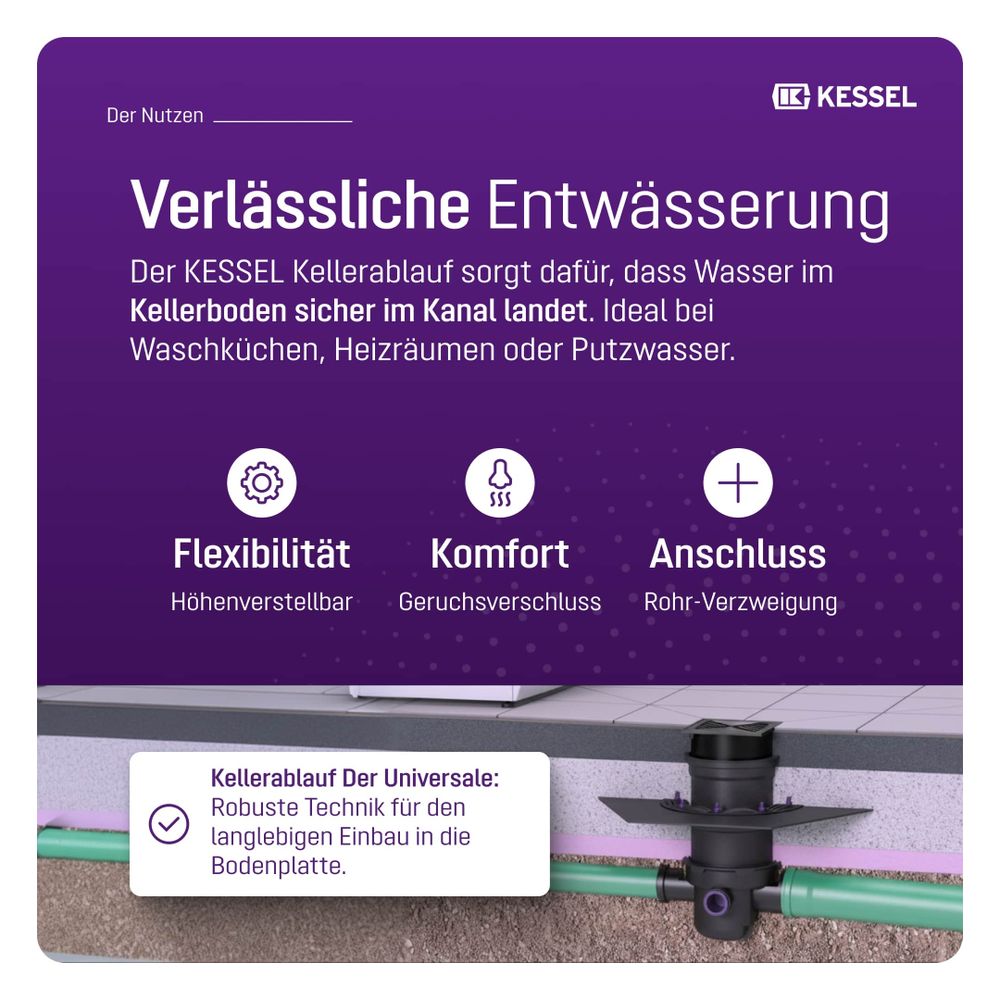

Der Kessel Kellerablauf DN 100 mit einer Rahmenlänge von 150 mm und einem schwarzen Schlitzrost aus Kunststoff ist eine robuste Lösung für den Einbau in die Bodenplatte. Ausgestattet mit einem Geruchsverschluss und einem Schlammeimer, stellt er eine zuverlässige Ableitung von Wasser und Schmutz sicher. Das teleskopisch höhenverstellbare Aufsatzstück ermöglicht eine flexible Anpassung an unterschiedliche Einbausituationen.

Welche Materialien werden verwendet und wie ist die Konstruktion?

Der Grundkörper des Kellerablaufs besteht aus robustem Polypropylen (PP), das für eine lange Lebensdauer und Beständigkeit gegen Feuchtigkeit sorgt. Das waagerecht ausgeführte Stutzen-Design erleichtert den Anschluss an die Entwässerungsleitungen. Das eckige Aufsatzstück mit Schlitzrost und Rahmen ist ebenfalls aus Kunststoff gefertigt und in Schwarz gehalten, was eine unauffällige Integration in die Bodenfläche ermöglicht.

Welche Funktionen bietet der Kellerablauf für die Entwässerung?

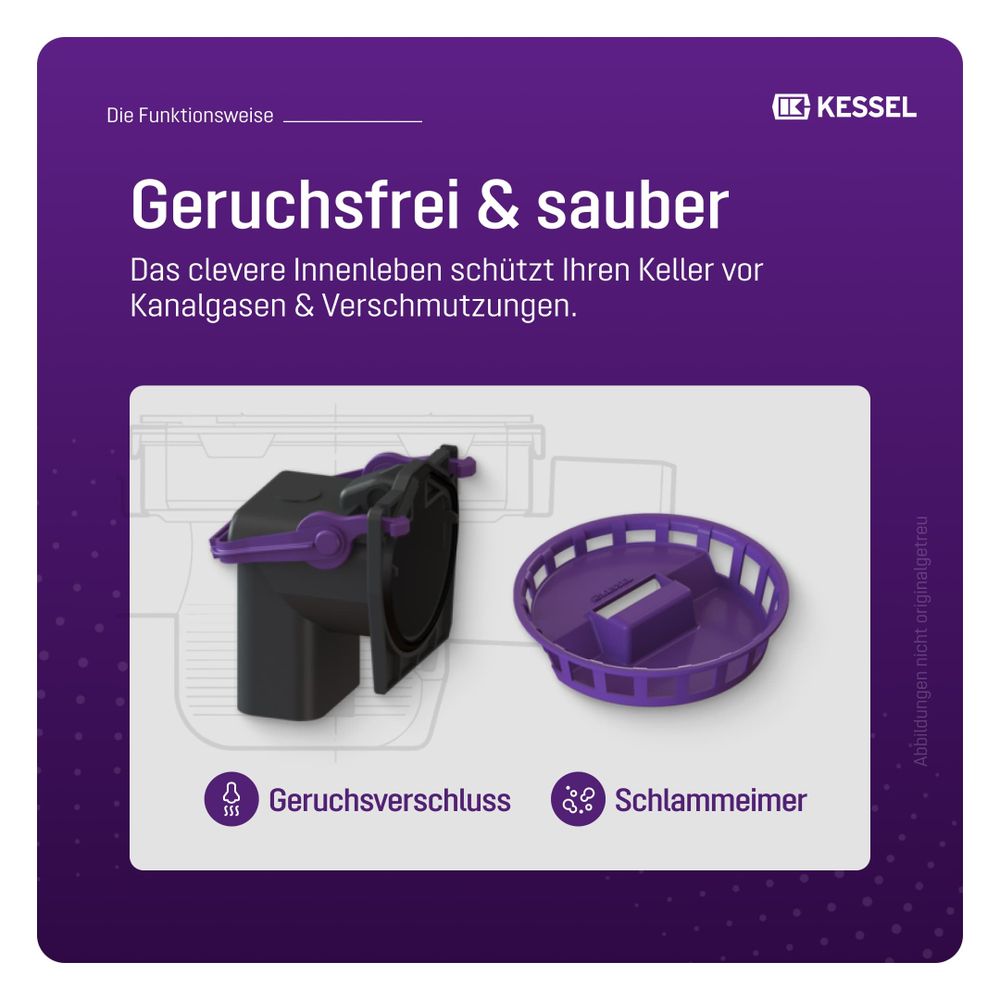

Der Kellerablauf ist mit einem Geruchsverschluss ausgestattet, der das Eindringen unangenehmer Gerüche aus dem Abwassersystem verhindert. Ein integrierter Schlammeimer fängt grobe Verschmutzungen ab und schützt so die Entwässerungsleitungen. Die Sperrwasserhöhe beträgt 60 mm, was eine effektive Geruchsbarriere bildet. Die Ablaufleistung liegt bei 1,6 Litern pro Sekunde bei einem Aufstau von 20 mm.

Wie lässt sich der Kellerablauf an unterschiedliche Einbausituationen anpassen?

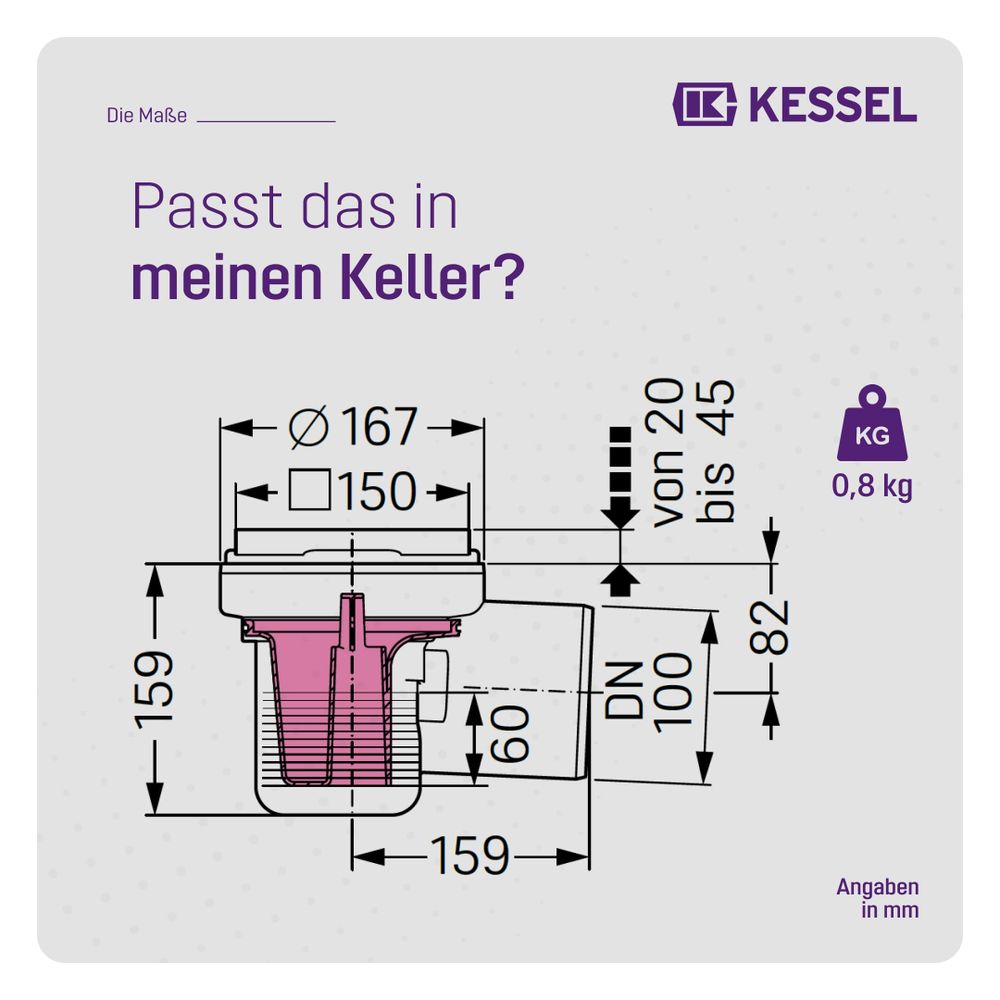

Das Aufsatzstück ist teleskopisch höhenverstellbar im Bereich von 18 mm bis 45 mm, was eine präzise Anpassung an die Bodenhöhe ermöglicht. Die Einbautiefe variiert zwischen 177 mm und 204 mm und bietet so Flexibilität bei der Installation. Die Abmessungen des Ablaufs betragen 230 mm in der Länge, 170 mm in der Breite und 159 mm in der Höhe. Die Abdeckung ist eingelegt und hat eine Breite und Länge von 138 mm, während der Rahmen 150 mm misst.

Welche Normen und Belastungsklassen erfüllt der Kellerablauf?

Der Kellerablauf entspricht der Norm EN 1253-1 und ist für die Belastungsklasse K 3 ausgelegt. Diese Belastungsklasse ermöglicht eine Nutzung in Bereichen mit mittlerer Belastung, wie beispielsweise in Kellerräumen oder Garagen.

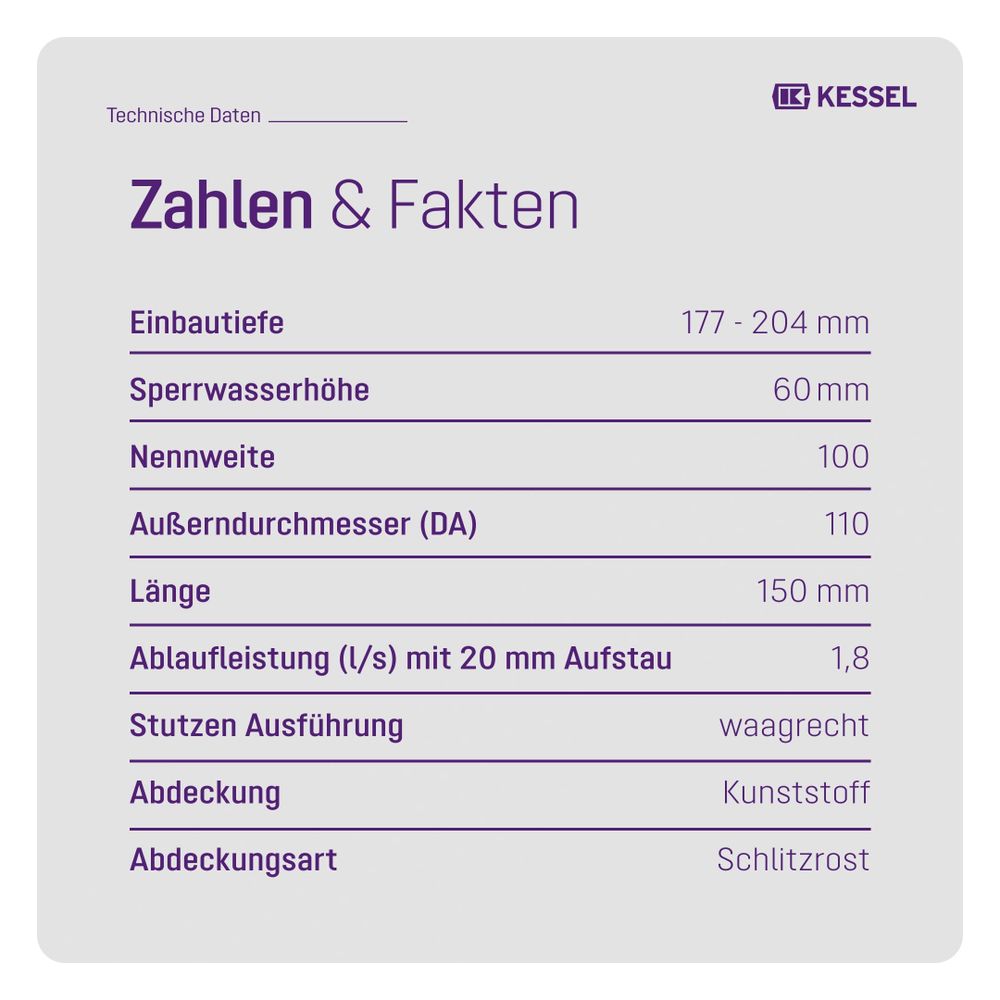

Technische Daten

• Nennweite (DN): 100
• Außendurchmesser (DA): 110 mm
• Sperrwasserhöhe: 60 mm
• Ablaufleistung (l/s) mit 20 mm Aufstau: 1,6
• Höhenverstellbarkeit: 18 - 45 mm
• Einbautiefe: 177 - 204 mm
• Material Grundkörper: PP
• Abdeckungsart: Schlitzrost
• Abdeckung Farbe: schwarz
• Belastungsklasse: K 3 (EN 1253-1)

Der Kessel Kellerablauf DN 100 bietet eine durchdachte Lösung für die Kellerentwässerung. Mit seiner Nennweite von 100, einer Ablaufleistung von 1,6 Litern pro Sekunde und der Belastungsklasse K 3 ist er eine zuverlässige Wahl für den Einbau in die Bodenplatte. Der integrierte Geruchsverschluss und der Schlammeimer tragen zur Funktionalität und einfachen Wartung bei.
