Kessel Ecoguss Grundkörper DN 70, Auslauf seitlich

Der Kessel Ecoguss Grundkörper DN 70 mit seitlichem Auslauf ist für die Punktentwässerung konzipiert. Gefertigt aus dem recyclingfähigen Verbundwerkstoff Ecoguss, erfüllt er höchste Schallschutzanforderungen und bietet eine dauerhaft korrosionsfreie Oberfläche. Er ist beständig gegen aggressive Medien sowie hohe Temperaturen von 100 bis 400 Grad Celsius. Der Grundkörper ist mit einem herausnehmbaren Geruchsverschluss und einer Bauzeitschutzabdeckung ausgestattet und eignet sich für den Anschluss an SML-Rohre.

Welche Eigenschaften zeichnen den Ecoguss Grundkörper aus?

Der Grundkörper besteht aus dem widerstandsfähigen Material Ecoguss resistant, das höchste Schallschutzanforderungen erfüllt und eine dauerhaft korrosionsfreie Oberfläche besitzt. Dieses recyclingfähige Material ist beständig gegenüber aggressiven Medien und temperaturbeständig, kurzfristig beflammbar von 100 bis zu 400 Grad Celsius. Der waagerecht ausgerichtete Auslaufstutzen mit einem Außendurchmesser von 78 mm ist für den Anschluss an SML-Rohre geeignet.

Wie erfolgt die Abdichtung und der Anschluss des Grundkörpers?

Ein Pressdichtungsflansch mit Bolzen und Schrauben aus Edelstahl dient dem sicheren Einklemmen oder Aufschweißen von Bitumen- und Polymerbitumenbahnen sowie Kunststoff- und Elastomer-Dichtungsbahnen. Für wasserdichte Abdichtungen sind vom Hersteller geprüfte Dichtungsbahnen zu verwenden. Eine Anschlussmöglichkeit für den Potentialausgleich ist ebenfalls vorhanden, um die Sicherheit der Installation zu erhöhen.

Welche Funktionen bietet der Grundkörper und für welche Einsatzbereiche ist er geeignet?

Der Grundkörper verfügt über einen herausnehmbaren Geruchsverschluss, der eine zuverlässige Geruchssperre bietet. Die Sperrwasserhöhe beträgt 50 mm. Eine Bauzeitschutzabdeckung schützt die Entwässerungsöffnung während der Bauphase vor Verschmutzungen. Der Grundkörper ist speziell für die Punktentwässerung in Betonböden konzipiert und für den Einsatz in System 125 geeignet. Er erfüllt die Anforderungen der Norm EN 1253-1.

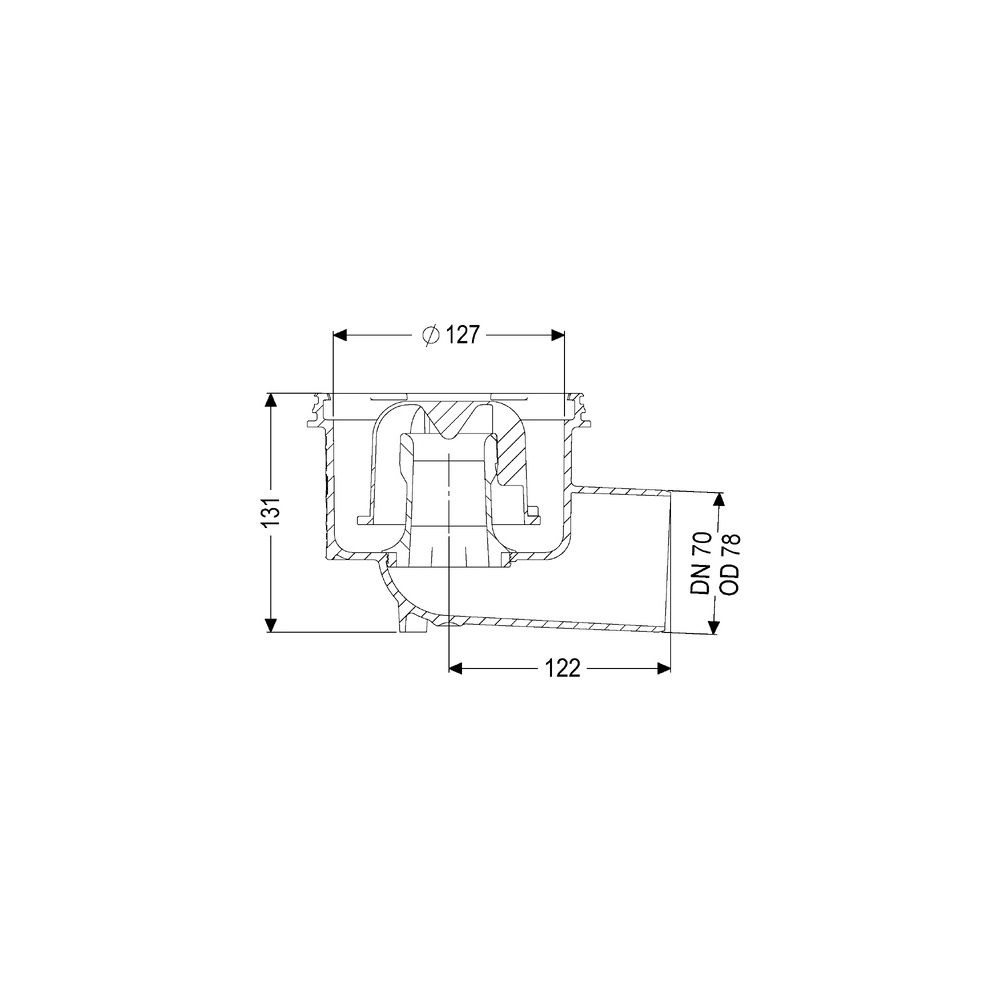

Technische Daten

• Norm: EN 1253-1
• Nennweite (DN): 70
• Außendurchmesser (DA): 78 mm
• Sperrwasserhöhe: 50 mm
• Material Grundkörper: Ecoguss resistant
• Stutzen Ausführung: waagrecht
• Durchmesser: 135 mm
• Höhe: 132 mm
• Gewicht netto: 0,85 kg
• System: 125

Der Kessel Ecoguss Grundkörper DN 70 überzeugt durch seine robuste Bauweise, die hohe Temperatur- und Medienbeständigkeit sowie die schallgedämmte Konstruktion. Mit einer Nennweite von 70 und einem waagerechten Auslaufstutzen ist er ideal für die Punktentwässerung in Betonböden geeignet und bietet mit dem herausnehmbaren Geruchsverschluss und der Anschlussrandabdichtung eine zuverlässige Funktionalität.
