Kessel Practicus Bodenablauf Klebeflansch DN 100, Schlitzrost, Auslauf senkrecht

Der Kessel Practicus Bodenablauf mit Klebeflansch und Schlitzrost ist eine robuste Lösung für die Punktentwässerung. Dieser Kunststoffablauf mit senkrechtem Auslauf und einer Nennweite von DN 100 ist mit einem herausnehmbaren Geruchsverschluss und einem teleskopisch höhenverstellbaren Aufsatzstück ausgestattet. Er eignet sich für den Einsatz in Boden- und Deckenkonstruktionen und ermöglicht die sichere Anbindung an verschiedene Abdichtungen.

Wie ist der Kessel Practicus Bodenablauf konstruiert und welche Materialien werden verwendet?

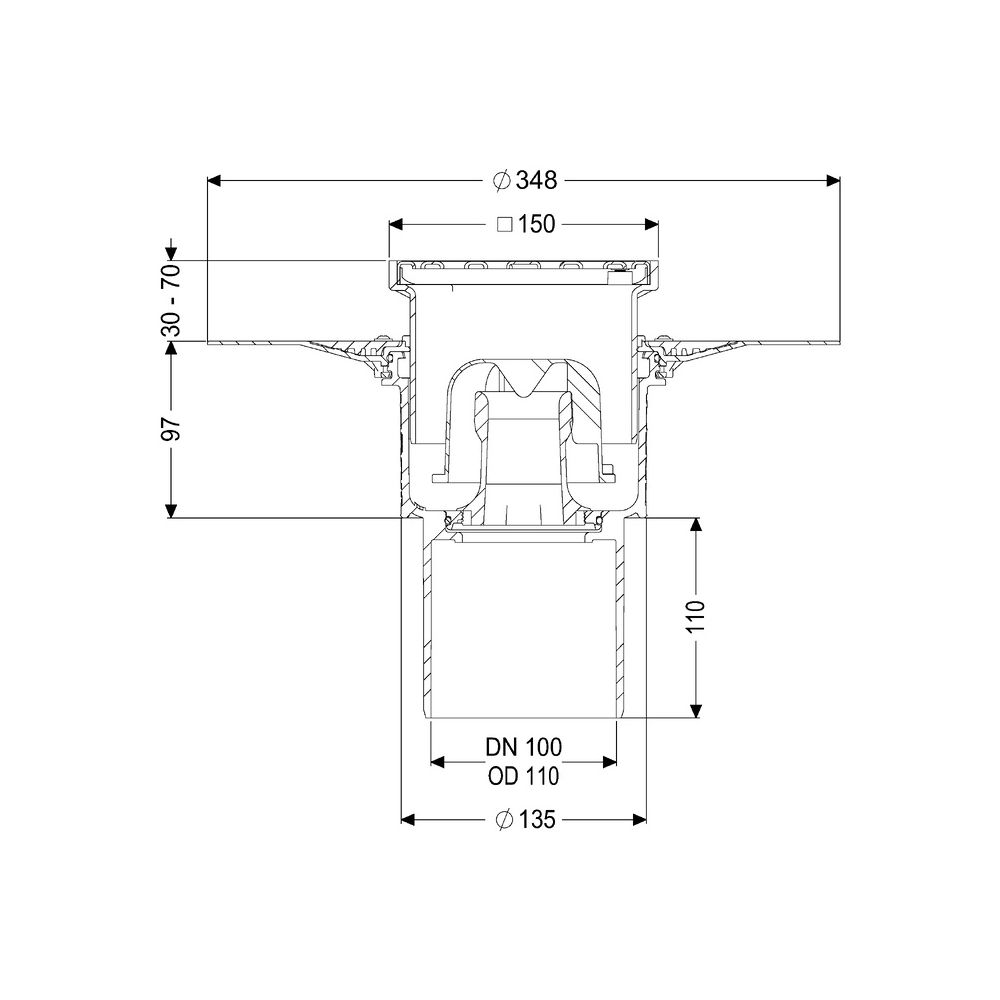

Der Boden-/Deckenablauf Practicus von Kessel besteht aus einem Grundkörper aus Polypropylen (PP) und verfügt über ein höhenverstellbares Aufsatzstück aus ABS. Dieses Aufsatzstück ermöglicht eine flexible Anpassung der Einbauhöhe zwischen 30 und 70 mm. Der Schlitzrost ist aus rostfreiem Edelstahl 1.4301 (V2A) gefertigt und in silberner Farbe gehalten. Er misst 138 mm in Länge und Breite und ist verschraubt. Der zugehörige Rahmen besteht ebenfalls aus ABS und hat eine Länge und Breite von 150 mm. Eine Lippendichtung und eine Bauzeitschutzabdeckung sind ebenfalls integriert.

Welche Abdichtungsmöglichkeiten bietet der Bodenablauf?

Der Practicus Bodenablauf ist mit einem Klebeflansch ausgestattet, der eine Flanschbreite von 50 mm aufweist. Dieser Flansch ist für die Anbindung von Abdichtungen im Verbund gemäß DIN 18534 und für alle Wassereinwirkungsklassen bis einschließlich W3-I geeignet. Zusätzlich ist ein Losflansch vorhanden, der das Einklemmen von Kunststoff- und Elastomer-Dichtungsbahnen sowie Kaltbitumenabdichtungen ermöglicht und somit für Feuchtigkeitssperren vorgesehen ist. Der Auslaufstutzen ist senkrecht ausgeführt und für den Anschluss an SML-Rohre geeignet.

Welche Leistungsmerkmale und Besonderheiten zeichnen den Practicus Bodenablauf aus?

Mit einer Ablaufleistung von 2 Litern pro Sekunde bei 20 mm Aufstau sorgt der Kessel Practicus für eine effiziente Entwässerung. Die Sperrwasserhöhe beträgt 50 mm. Der Ablauf entspricht der Norm EN 1253-1 und erfüllt besondere Schallschutzanforderungen, die durch Messungen des Fraunhofer Instituts Stuttgart bestätigt wurden. Die Belastungsklasse K 3 gemäß EN 1253-1 unterstreicht die Robustheit des Ablaufs.

Technische Daten

• Nennweite (DN): 100
• Außendurchmesser (DA): 110 mm
• Ablaufleistung (mit 20 mm Aufstau): 2 l/s
• Sperrwasserhöhe: 50 mm
• Höhenverstellbarkeit: 30 - 70 mm
• Belastungsklasse: K 3 (EN 1253-1)
• Material Grundkörper: PP
• Material Schlitzrost: Edelstahl 1.4301 (V2A)
• Länge Schlitzrost: 138 mm
• Breite Schlitzrost: 138 mm

Der Kessel Practicus Bodenablauf bietet eine zuverlässige und flexible Lösung für die Punktentwässerung. Mit seiner robusten Konstruktion aus PP und Edelstahl, einer Ablaufleistung von 2 Litern pro Sekunde und einer Sperrwasserhöhe von 50 mm erfüllt er hohe Anforderungen. Die Nennweite DN 100 und die Höhenverstellbarkeit von 30 bis 70 mm ermöglichen eine vielseitige Anwendung und einfache Installation.
