Kessel Ecolift Rückstauhebeanlage XL Duo 400V SPF 3000-S1, 1 motorisierte Klappe

Die KESSEL Ecolift Rückstauhebeanlage XL Duo 400V SPF 3000-S1 ist eine leistungsstarke Doppelanlage für die zuverlässige Entwässerung von fäkalienhaltigem und fäkalienfreiem Abwasser. Ausgestattet mit zwei überflutbaren SPF 3000 Pumpen und einem intelligenten Schaltgerät Comfort Plus, bietet diese Anlage effektiven Rückstauschutz. Sie ist für die freie Aufstellung konzipiert und ermöglicht eine Variante für den vertieften Einbau. Ein Alarmgeber mit optischer Sonde überwacht den Betrieb und die Anlage erfüllt die Norm ÖNORM B 2501 sowie die Zulassung Z-53.2-493.

Wie funktioniert die KESSEL Ecolift XL Duo Rückstauhebeanlage?

Im Normalbetrieb erfolgt die Abwasserentsorgung über das natürliche Gefälle direkt in den Kanal. Bei einem Rückstau im Kanal erkennt eine optische Sonde die Gefahr, woraufhin das integrierte motorische Verschlusssystem automatisch schließt. Dies verhindert, dass Abwasser aus dem Kanal in das Gebäude zurückfließt. Während der Rückstauphase übernehmen die beiden leistungsstarken Pumpen die Entwässerung und fördern das Abwasser über eine Druckleitung sicher in den Kanal. Ein mechanisches Verschlusssystem und ein integrierter Rückflussverhinderer bieten zusätzliche Sicherheit.

Welche Komponenten sind in der Rückstauhebeanlage verbaut?

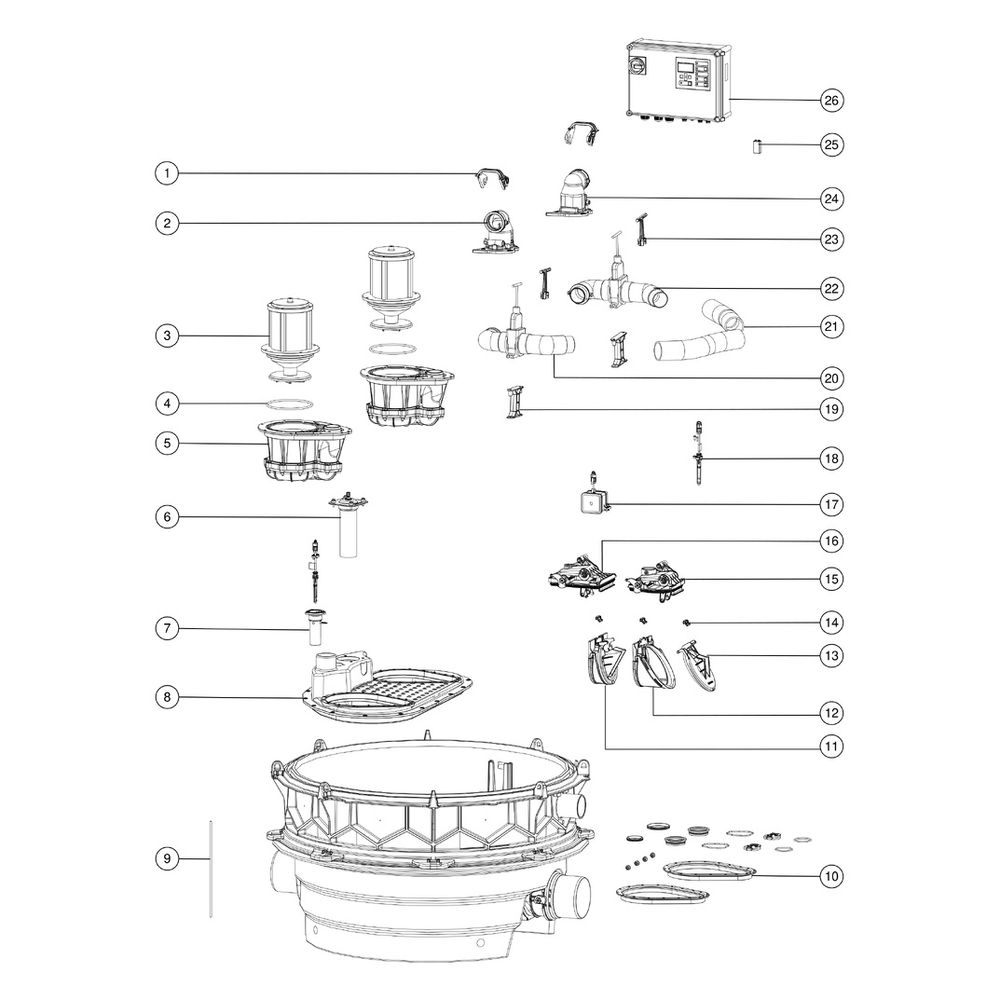

Die Anlage besteht aus einem robusten Sammelbehälter aus dauerhaft beständigem Polyethylen (PE) mit einem abgeschlossenen Pumpenraum. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Die Absperreinrichtung ist ein Schieber aus Kunststoff. Die Druckleitung ist in einem geschweißten PE-Rohr auszuführen. Für den weiteren Aufbau stehen im modularen KESSEL-Baukastensystem verschiedene Aufsatzstücke oder Technikschacht-Varianten als Zubehör zur Verfügung.

Welche Steuerungs- und Überwachungsfunktionen bietet das Schaltgerät Comfort Plus?

Die Steuerung der Rückstauhebeanlage erfolgt über das anwenderfreundliche Schaltgerät Comfort Plus. Dieses bietet eine mehrzeilige Displayanzeige, ein Selbstdiagnosesystem (SDS) sowie eine Logbuchfunktion. Die Niveauerfassung erfolgt pneumatisch mittels Tauchrohr. Optional kann das Schaltgerät über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden. Zudem sind eine GSM- und USB-Schnittstelle vorhanden, die Alarm- und Sammelstörmeldungen ermöglichen. Die Steuerung ist für den Betrieb mit 400 V ausgelegt und verfügt über einen Motorschutzschalter sowie eine Batteriepufferung.

Welche technischen Eigenschaften haben die Pumpen der Rückstauhebeanlage?

Die zwei SPF 3000-S1 EcoXL Pumpen sind direkt angeschlossen und verfügen über eine Schutzart IP 68 (3m/48h), Isolationsklasse F sowie eine integrierte Temperaturüberwachung. Sie erreichen eine maximale Förderleistung von 36 m³/h bei einer maximalen Förderhöhe von 17,5 m. Die Pumpen arbeiten mit einer Drehzahl von 2890 U/min und einer Motorleistung von 3,2 kW (P1) beziehungsweise 2,7 kW (P2). Der freie Kugeldurchgang beträgt 40 mm, was die Förderung von fäkalienhaltigem und fäkalienfreiem Abwasser ermöglicht. Die Anschlussleitung hat eine Länge von 10 m und ist vom Typ H07RN-F 7G 1,5 mm².

Welche Abmessungen und Volumina weist die Rückstauhebeanlage auf?

Die Anlage hat eine Länge von 1384 mm, eine Breite von 1200 mm und eine Höhe von 695 mm. Das Nettogewicht beträgt 140,92 kg. Der Sammelbehälter fasst ein Volumen von 65 Litern, davon sind 20 Liter als Nutzvolumen für die Abwasseraufnahme vorgesehen. Der Druckabgang ist waagrecht ausgeführt mit einem Nenndurchmesser von DN 80 und einem Außendurchmesser von 90 mm. Der Zulauf und Auslauf besitzen jeweils eine Nennweite von DN 150. Die Anlage ist grundwasserbeständig bis 3000 mm ab Unterkante Bodenteil und weist einen Gefällesprung von 15 mm auf.

Technische Daten

• Anlagenart: Doppelanlage
• Anzahl Pumpen: 2
• Leistung P1 pro Motor: 3,2 kW
• Max. Förderleistung: 36 m³/h
• Max. Förderhöhe: 17,5 m
• Betriebsspannung: 400 V
• Schutzart Pumpe: IP 68
• Freier Kugeldurchgang: 40 mm
• Behältervolumen: 65 l
• Nutzvolumen: 20 l

Die KESSEL Ecolift Rückstauhebeanlage XL Duo 400V SPF 3000-S1 bietet mit ihrer robusten Bauweise, der leistungsstarken Doppelpumpentechnik und der intelligenten Steuerung einen zuverlässigen Schutz vor Rückstau von fäkalienhaltigem und fäkalienfreiem Abwasser. Die Anlage ist für den vertieften Einbau geeignet und überzeugt durch eine maximale Förderleistung von 36 m³/h sowie eine Motorleistung von 3,2 kW pro Pumpe, was eine effiziente und sichere Abwasserförderung ermöglicht.
