Kessel Staufix Grundkörper Typ 2 DN 125-200, Bodenplatte befliesbar

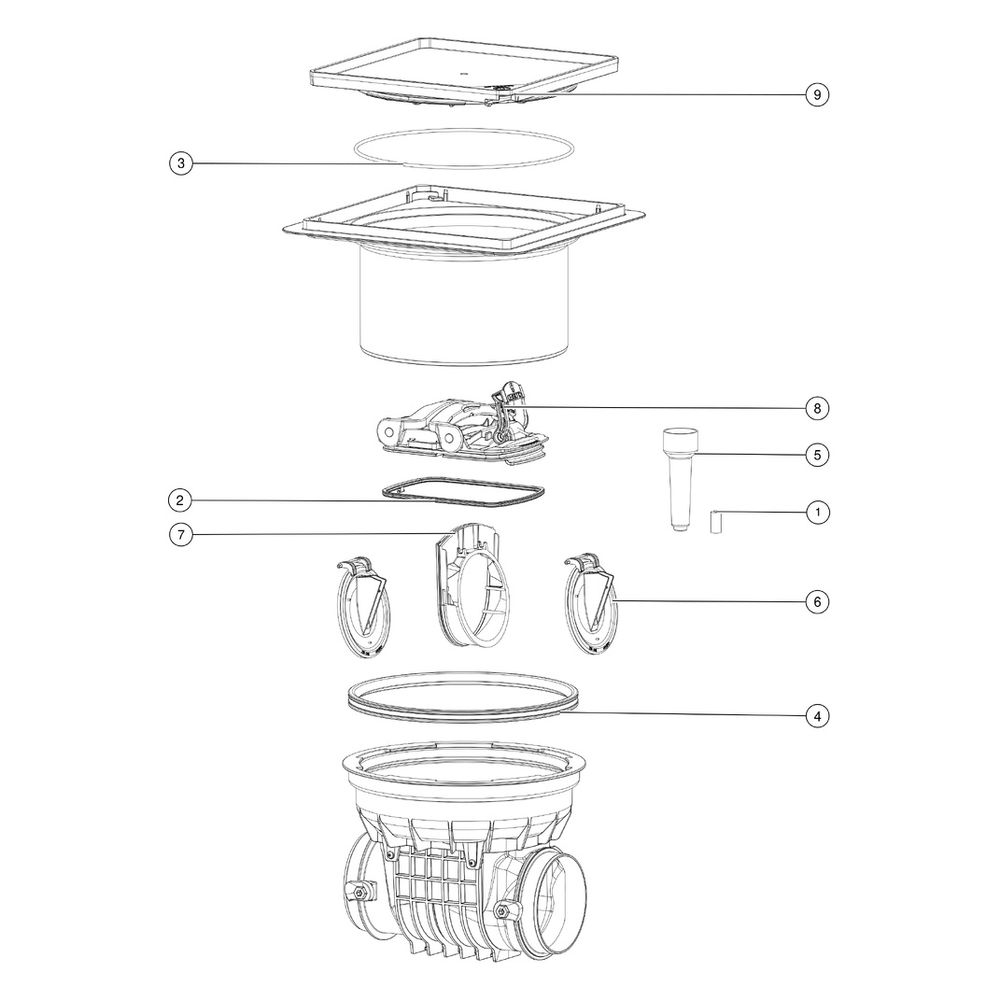

Der Kessel Staufix Grundkörper Typ 2 DN 125-200 mit befliesbarer Bodenplatte ist ein zuverlässiger Rückstauverschluss für fäkalienfreies Abwasser. Er ist für den Einbau in die Bodenplatte konzipiert und verfügt über zwei mechanische Klappen, die bei Rückstau selbsttätig schließen. Eine der Klappen dient zusätzlich als handverriegelbarer Notverschluss. Die befliesbare Abdeckplatte und die tagwasserdichte Ausführung ermöglichen eine sichere und ästhetische Integration. Die Nennweite beträgt DN 125-200, wobei die Hydraulik DN 150 entspricht.

Welche Schutzfunktionen bietet der Staufix Grundkörper?

Der Staufix Grundkörper Typ 2 ist mit zwei mechanischen Rückstauklappen ausgestattet, die bei einem Rückstau automatisch schließen, um das Eindringen von Abwasser zu verhindern. Eine dieser Klappen kann zusätzlich manuell verriegelt werden und dient als Notverschluss. Dieses System stellt einen effektiven Schutz vor zurückfließendem Abwasser sicher und ist speziell für fäkalienfreies Abwasser konzipiert. Das Produkt erfüllt die Anforderungen der Norm EN 13564.

Wie erfolgt die Installation und Anpassung des Grundkörpers?

Dieser Grundkörper ist für den Einbau in die Bodenplatte vorgesehen und wird installationsfertig geliefert, wobei die Verbindungsteile bauseits anzuschließen sind. Die Einbautiefe ist dank eines teleskopischen Aufsatzstücks von 341 mm bis 464 mm höhenverstellbar. Für die Installation ist ein Aussparungsmaß von 750 mm in Breite und Länge zu berücksichtigen, mit einem Gefällesprung von 8 mm. Das modulare KESSEL-Baukastensystem ermöglicht zudem eine spätere Umrüstung zu einem Rückstauverschluss StaufixControl. Optional sind Spitzende und Muffe in der benötigten Dimension erhältlich. Die Grundwasserbeständigkeit ab Unterkante Bodenteil beträgt 3000 mm.

Welche Eigenschaften weist die Abdeckung auf?

Die Abdeckung des Staufix Grundkörpers ist als befliesbare Abdeckplatte aus Kunststoff ausgeführt. Sie ist verriegelt und tagwasserdicht, was eine sichere und ästhetische Integration in den Bodenbelag ermöglicht. Die maximale Bodenbelaghöhe beträgt 16 mm. Mit einer Belastungsklasse von K 3 (EN 1253-1) ist die Abdeckplatte für Bereiche mit mittlerer Belastung geeignet. Die Abdeckung hat eine Breite von 368 mm, eine Länge von 368 mm und eine Höhe von 48 mm.

Technische Daten

• Nennweite (DN): 125-200
• Hydraulik entspricht DN: 150
• Rückstauschutz: Typ 2
• Mechanische Rückstauklappen: 2
• Notverschluss: Ja
• Einbausituation: Einbau in die Bodenplatte
• Einbautiefe: 341 - 464 mm
• Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm
• Belastungsklasse: K 3 (EN 1253-1)
• Dichtheit: tagwasserdicht
• Gewicht netto: 7,1 kg

Der Kessel Staufix Grundkörper Typ 2 DN 125-200 bietet mit seinen zwei mechanischen Rückstauklappen und dem Notverschluss einen robusten und zuverlässigen Schutz gegen Rückstau von fäkalienfreiem Abwasser. Die Möglichkeit des Einbaus in die Bodenplatte, die teleskopisch verstellbare Einbautiefe von 341 bis 464 mm und die tagwasserdichte, befliesbare Abdeckplatte der Belastungsklasse K 3 machen ihn zu einer flexiblen und sicheren Lösung für diverse Anwendungen.
