Kessel Grundkörper für Leichtflüssigkeitssperre DN 100, mit Rückstauverschluss

Der Kessel Grundkörper für Leichtflüssigkeitssperre DN 100 ist mit einem Rückstauverschluss ausgestattet und bietet eine zuverlässige Lösung für die Entwässerung. Gefertigt aus robustem Kunststoff, verfügt dieser Grundkörper über einen herausnehmbaren Rückstauverschluss mit zwei Klappen, einen handverriegelbaren Notverschluss, einen integrierten Geruchsverschluss sowie einen praktischen Schlammeimer. Die Konstruktion ist für eine Heizöldichte von 0,865 g/cm3 ausgelegt und entspricht der Norm EN 13564.

Welche Funktionen bietet der Kessel Grundkörper?

Der Kessel Grundkörper aus Kunststoff ist umfassend ausgestattet, um eine sichere und hygienische Entwässerung sicherzustellen. Ein herausnehmbarer Rückstauverschluss mit zwei Rückstauklappen schützt effektiv vor Rückstau aus dem Kanalsystem. Für zusätzliche Sicherheit ist ein handverriegelbarer Notverschluss integriert. Der ebenfalls integrierte Geruchsverschluss verhindert das Austreten unangenehmer Gerüche, während ein Schlammeimer die einfache Reinigung und Wartung des Systems ermöglicht.

Welche technischen Spezifikationen sind relevant?

Dieser Grundkörper ist für eine Nennweite von DN 100 konzipiert und weist einen Außendurchmesser von 110 mm auf. Die Sperrwasserhöhe beträgt 60 mm, was eine effektive Geruchsabsperrung sicherstellt. Mit einer Ablaufleistung von 1 l/s bei 20 mm Aufstau ist eine effiziente Entwässerung gegeben. Der Rückstauschutz entspricht Typ 5 und die Konstruktion ist nach der Norm EN 13564 zertifiziert. Die spezifische Heizöldichte von 0,865 g/cm3 unterstreicht die Eignung für Leichtflüssigkeitssperren.

Wie flexibel ist die Installation?

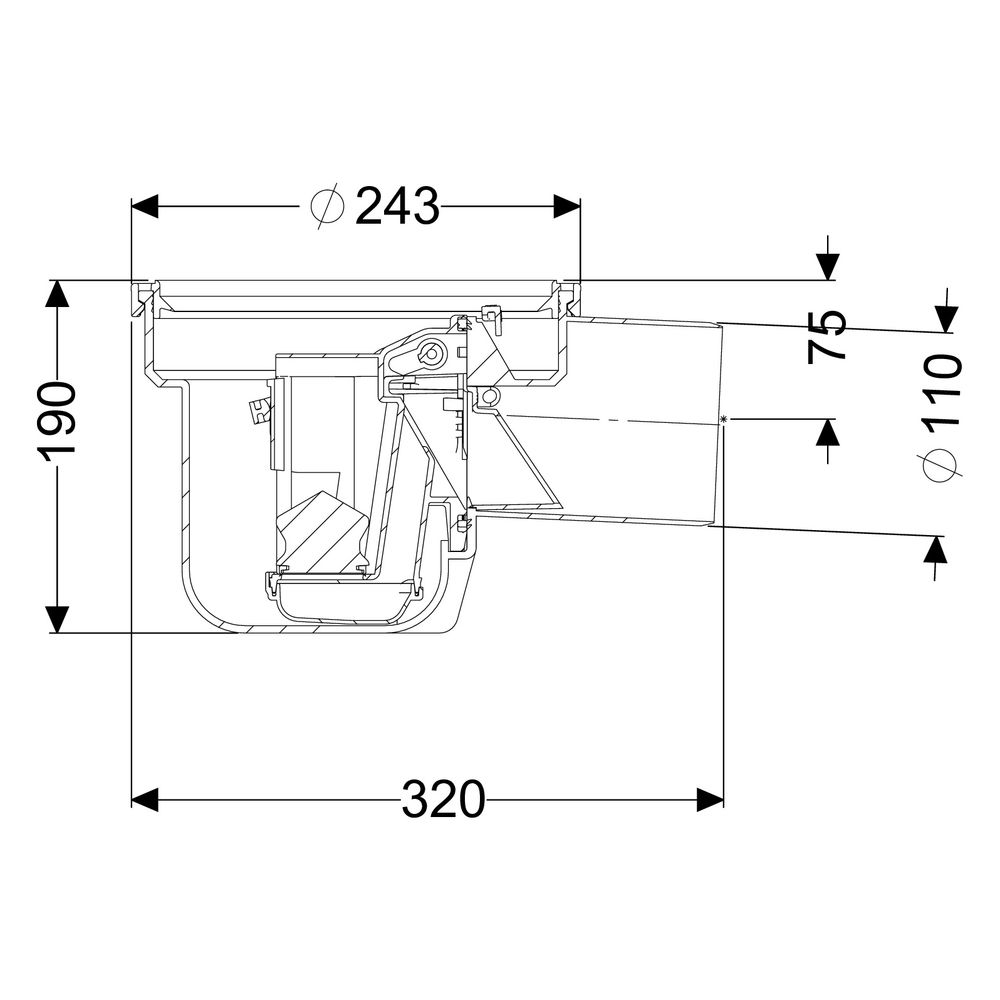

Der Kessel Grundkörper bietet eine hohe Flexibilität bei der Installation durch seine Höhenverstellbarkeit von 30 mm bis 90 mm. Diese Anpassung wird durch ein teleskopisches Aufsatzstück ermöglicht. Die Einbautiefe des Grundkörpers liegt zwischen 216 mm und 276 mm, was eine variable Anpassung an unterschiedliche bauliche Gegebenheiten erlaubt. Mit einer Länge von 320 mm, einer Breite von 243 mm und einer Höhe von 190 mm lässt sich der Grundkörper kompakt in verschiedene Installationsumgebungen integrieren.

Technische Daten

• Nennweite (DN): 100
• Außendurchmesser (DA): 110 mm
• Sperrwasserhöhe: 60 mm
• Ablaufleistung (l/s) mit 20 mm Aufstau: 1
• Heizöldichte: 0,865 g/cm3
• Höhenverstellbarkeit: 30 - 90 mm
• Einbautiefe: 216 - 276 mm
• Länge: 320 mm
• Breite: 243 mm
• Höhe: 190 mm
• Gewicht netto: 2,2 kg

Der Kessel Grundkörper für Leichtflüssigkeitssperre DN 100 ist eine robuste und vielseitige Lösung für die sichere Abwasserentsorgung. Seine Ausstattung mit einem effektiven Rückstauverschluss, einem Notverschluss und einem Geruchsverschluss, kombiniert mit der Eignung für eine Heizöldichte von 0,865 g/cm3 und einer Nennweite von DN 100, macht ihn zu einer zuverlässigen Komponente in modernen Entwässerungssystemen. Die flexible Höhenverstellbarkeit und die kompakten Abmessungen erleichtern die Installation in verschiedenen Umgebungen.
