Kessel Ecoguss Parkdeckablauf DN 70 eckig, mit Pressdichtungsflansch

Der Kessel Ecoguss Parkdeckablauf DN 70 eckig mit Pressdichtungsflansch ist eine robuste und langlebige Lösung für die Punktentwässerung auf Parkdecks und ähnlichen Flächen. Gefertigt aus dem recyclingfähigen Verbundwerkstoff Ecoguss, bietet er eine hohe Temperaturbeständigkeit und eine dauerhaft korrosionsfreie Oberfläche. Mit der Belastungsklasse B 125 ist er für mittlere Verkehrsbelastungen geeignet und verfügt über einen integrierten Schlammeimer.

Welche Vorteile bietet der Ecoguss-Werkstoff und wie ist der Ablauf konstruiert?

Der Grundkörper, die Abdeckung, der Rahmen und das Aufsatzstück des Parkdeckablaufs bestehen aus dem innovativen Werkstoff Ecoguss. Dieser Verbundwerkstoff ist nicht nur recyclingfähig, sondern zeichnet sich auch durch seine Temperaturbeständigkeit aus, die kurzfristig von 100 bis zu 400 Grad Celsius reicht. Die Oberfläche ist dauerhaft korrosionsfrei, was eine lange Lebensdauer und geringen Wartungsaufwand ermöglicht. Der senkrechte Auslaufstutzen ist für den direkten Anschluss an SML-Rohre geeignet. Ein Potentialausgleich ist für den Betrieb des Ablaufs nicht erforderlich, eine Anschlussmöglichkeit ist jedoch vorhanden. Die Verriegelung erfolgt über das Lock & Lift-System, das eine sichere und einfache Handhabung ermöglicht.

Wie funktioniert die Abdichtung und welche Ablaufleistung bietet der Parkdeckablauf?

Der Pressdichtungsflansch des Parkdeckablaufs ist speziell für die Ausbildung von wasserdichten Abdichtungen konzipiert. Er ermöglicht das Einklemmen oder Aufschweißen von Bitumen- und Polymerbitumenbahnen sowie Kunststoff- und Elastomer-Dichtungsbahnen. Bolzen und Schrauben aus Edelstahl sichern die Verbindung. Für wasserdichte Abdichtungen dürfen ausschließlich vom Hersteller geprüfte Dichtungsbahnen verwendet werden. Mit einer Ablaufleistung von 4,5 Litern pro Sekunde bei 20 mm Aufstau stellt der Ablauf eine zügige Entwässerung sicher.

Welche technischen Spezifikationen und Abmessungen zeichnen den Parkdeckablauf aus?

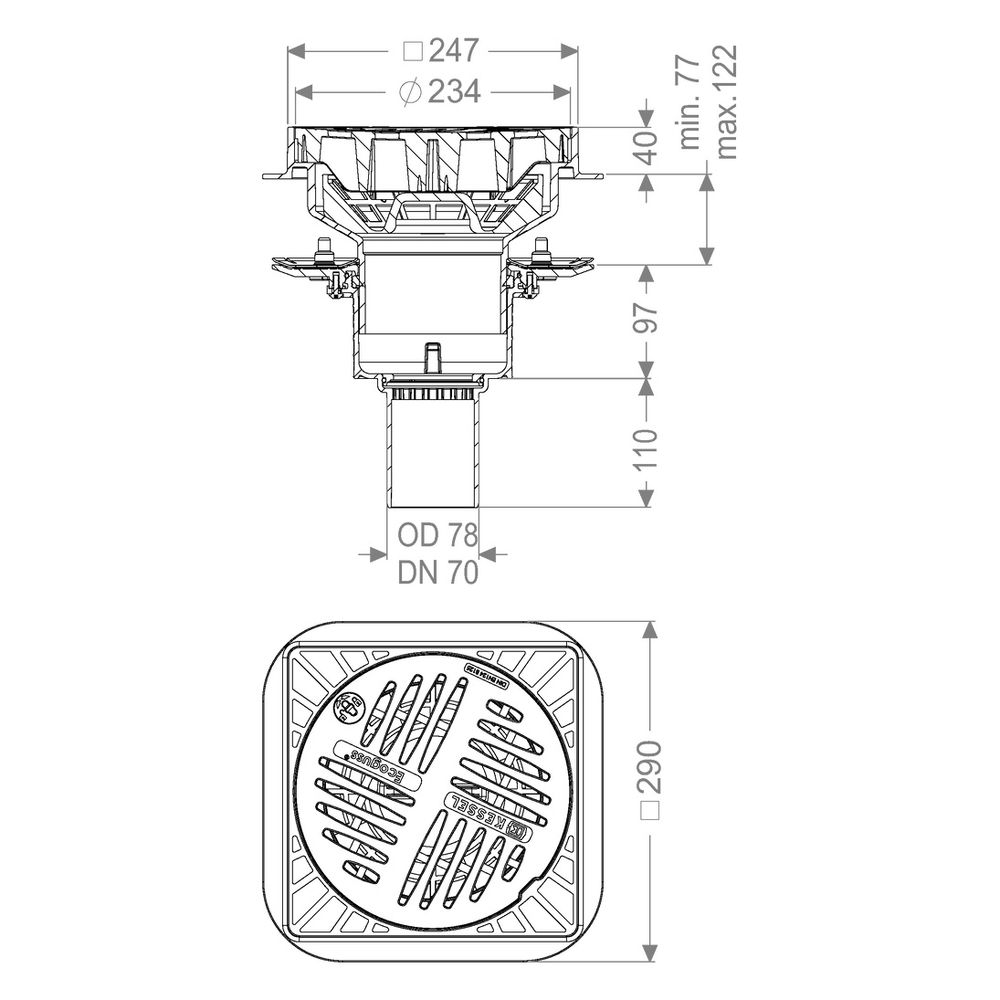

Der Kessel Parkdeckablauf gehört zum System 125 und ist gemäß EN 1253-2 genormt. Er ist für die Belastungsklasse B 125 nach EN 124 ausgelegt, was ihn für Verkehrsflächen mit mittlerer Belastung geeignet macht. Die Nennweite beträgt DN 70, der Außendurchmesser des Stutzens 78 mm. Das Aufsatzstück ist eckig gestaltet, während die Abdeckung als runder Schlitzrost ausgeführt ist. Die Abmessungen des Ablaufs betragen 290 mm in Länge und Breite, mit einem Aussparungsmaß von 300 mm x 300 mm. Die Abdeckung hat eine Breite und Länge von 234 mm, der Rahmen 247 mm. Das Nettogewicht des Ablaufs beträgt 5,59 kg.

Technische Daten

• Nennweite (DN): 70
• Außendurchmesser (DA): 78 mm
• Ablaufleistung mit 20 mm Aufstau: 4,5 l/s
• Belastungsklasse: B 125 (EN 124)
• Material Grundkörper: Ecoguss resistant
• Material Aufsatzstück: Ecoguss Heavy Duty
• Stutzen Ausführung: senkrecht
• Abdichtung am Grundkörper: Pressdichtungsflansch
• Gewicht netto: 5,59 kg
• Länge: 290 mm

Der Kessel Ecoguss Parkdeckablauf DN 70 eckig mit Pressdichtungsflansch bietet eine zuverlässige und langlebige Lösung für die Entwässerung von Parkflächen. Seine Konstruktion aus Ecoguss sichert Korrosionsfreiheit und Temperaturbeständigkeit, während der Pressdichtungsflansch eine sichere Abdichtung ermöglicht. Mit einer Ablaufleistung von 4,5 l/s und der Belastungsklasse B 125 ist dieser Ablauf eine effiziente Wahl für anspruchsvolle Anwendungen.
