Kessel Aqualift S Hebeanlage Compact Tronic GTF 500, Bodenplatte Schwarz

Die Kessel Aqualift S Hebeanlage Compact Tronic GTF 500 ist eine installationsfertige Einzelanlage für die zuverlässige Entsorgung von fäkalienfreiem Abwasser. Speziell für den Einbau in die Bodenplatte konzipiert, verfügt sie über eine überflutbare GTF 500 Pumpe und eine schwarze Abdeckplatte mit Schlitzrost. Die Niveauerfassung erfolgt pneumatisch über ein Tauchrohr, was eine präzise Steuerung ermöglicht.

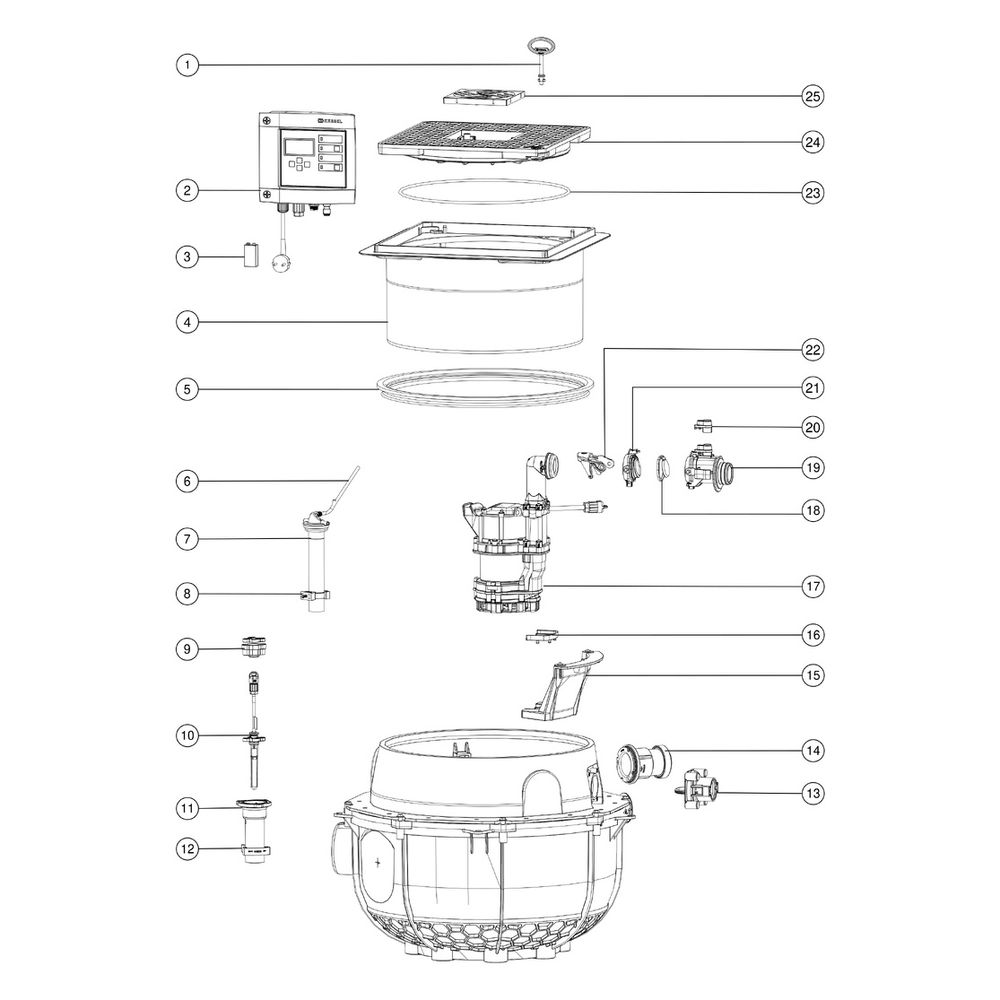

Wie ist die Kessel Aqualift S Hebeanlage aufgebaut?

Die Hebeanlage ist mit einem Sammelbehälter aus dauerhaft beständigem Polyethylen (PE) ausgestattet, der ein Nutzvolumen von 20 Litern bietet. Der offene Pumpenraum und die Einhandverschlüsse erleichtern die Entnahme der integrierten Komponenten für Wartungszwecke. Ein integrierter Rückflussverhinderer sorgt für zusätzliche Sicherheit. Die schwarze Abdeckplatte mit Schlitzrost besteht aus Kunststoff und ist mit dem Verriegelungssystem Lock & Lift ausgestattet. Sie erfüllt die Belastungsklasse K 3 nach EN 1253-1. Die Anlage ist für den Einbau in die Bodenplatte vorgesehen und ermöglicht durch ein teleskopisches Aufsatzstück eine flexible Einbautiefe von 490 bis 620 mm. Die Hebeanlage entspricht der Norm EN 12050-2.

Welche Leistung bietet die GTF 500 Pumpe?

Die Hebeanlage ist mit einer überflutbaren GTF 500 Pumpe ausgestattet, die eine maximale Förderleistung von 10 m³/h und eine Förderhöhe von bis zu 8 Metern erreicht. Die Pumpe arbeitet mit einer Drehzahl von 2800 U/min und einer Leistungsaufnahme (P1) von 0,6 kW sowie einer Motorausgangsleistung (P2) von 0,36 kW. Das Freistromrad mit einem freien Kugeldurchgang von 10 mm ermöglicht die effiziente Förderung von fäkalienfreiem Abwasser. Die Pumpe ist gemäß Schutzart IP 68 (3m) überflutbar und verfügt über eine integrierte Temperaturüberwachung. Sie ist für eine dauerhafte Förderguttemperatur von bis zu 40 °C und kurzzeitig (2 Minuten) bis zu 80 °C ausgelegt.

Welche Funktionen bietet die Comfort Steuerung?

Die Steuerung der Hebeanlage erfolgt über das Comfort Schaltgerät, das eine Schutzart von IP 54 aufweist. Die Niveauerfassung wird pneumatisch mittels eines Tauchrohrs realisiert. Ein optischer Alarmgeber informiert zuverlässig über Betriebszustände. Für erweiterte Konnektivität sind eine GSM-Schnittstelle und eine USB-Schnittstelle integriert. Das Schaltgerät verfügt zudem über eine Logbuchfunktion, eine mehrzeilige Displayanzeige, eine Batteriepufferung und ein Selbstdiagnosesystem (SDS), um einen sicheren und überwachten Betrieb zu ermöglichen. Ein potentialfreier Kontakt ist optional verfügbar. Die erforderliche Absicherung des Schaltgeräts beträgt C 16 A.

Welche Anschlussmöglichkeiten und Einbaumerkmale sind zu beachten?

Die Kessel Aqualift S Hebeanlage ist mit einem Zulauf der Nennweite DN 100 und einem Druckabgang DN 32 (Außendurchmesser 40 mm) ausgestattet. Sie ist für den Einbau in die Bodenplatte vorgesehen und wird installationsfertig geliefert, wobei die Verbindungsteile bauseits anzuschließen sind. Die Anlage ist für den Außeneinsatz geeignet.

Technische Daten

• Anlagenart: Einzelanlage
• Abwasserart: fäkalienfrei
• Nutzvolumen: 20 l
• Pumpe: GTF 500
• Leistung P1: 0,6 kW
• Max. Förderleistung: 10 m³/h
• Max. Förderhöhe: 8 m
• Schutzart Pumpe: IP 68 (3m)
• Einbautiefe: 490 - 620 mm
• Belastungsklasse Abdeckung: K 3 (EN 1253-1)

Die Kessel Aqualift S Hebeanlage Compact Tronic GTF 500 bietet eine zuverlässige und effiziente Lösung für die Entsorgung von fäkalienfreiem Abwasser. Mit ihrer leistungsstarken GTF 500 Pumpe, die eine Förderleistung von bis zu 10 m³/h und eine Förderhöhe von 8 Metern erreicht, sowie der intelligenten Comfort Steuerung, ist sie eine praktische Wahl für den Unterflurbereich. Die einfache Installation in die Bodenplatte und die robuste Konstruktion unterstreichen die Funktionalität dieser Hebeanlage.
