Kessel Aqualift F Hebeanlage Mono Comfort 400V SPF 1500-S3, Schieber aus Kunststoff, 8m Förderhöhe

Die Kessel Aqualift F Hebeanlage Mono Comfort SPF 1500-S3 ist eine installationsfertige Einzelanlage für die zuverlässige Förderung von fäkalienhaltigem und fäkalienfreiem Abwasser. Ausgestattet mit einer überflutbaren SPF 1500 Pumpe, einem Rückflussverhinderer und einem Comfort Schaltgerät, ist sie für die freie Aufstellung konzipiert. Der robuste Kunststoffbehälter bietet vielseitige Anschlussmöglichkeiten und eine verschraubte Reinigungsöffnung. Die Anlage verfügt über eine Absperreinrichtung mit einem Schieber aus Kunststoff und einen waagerechten Druckabgang, bei einer maximalen Förderhöhe von 8 Metern und einer Betriebsspannung von 400 V.

Wie ist die Kessel Aqualift F Mono Hebeanlage konstruiert?

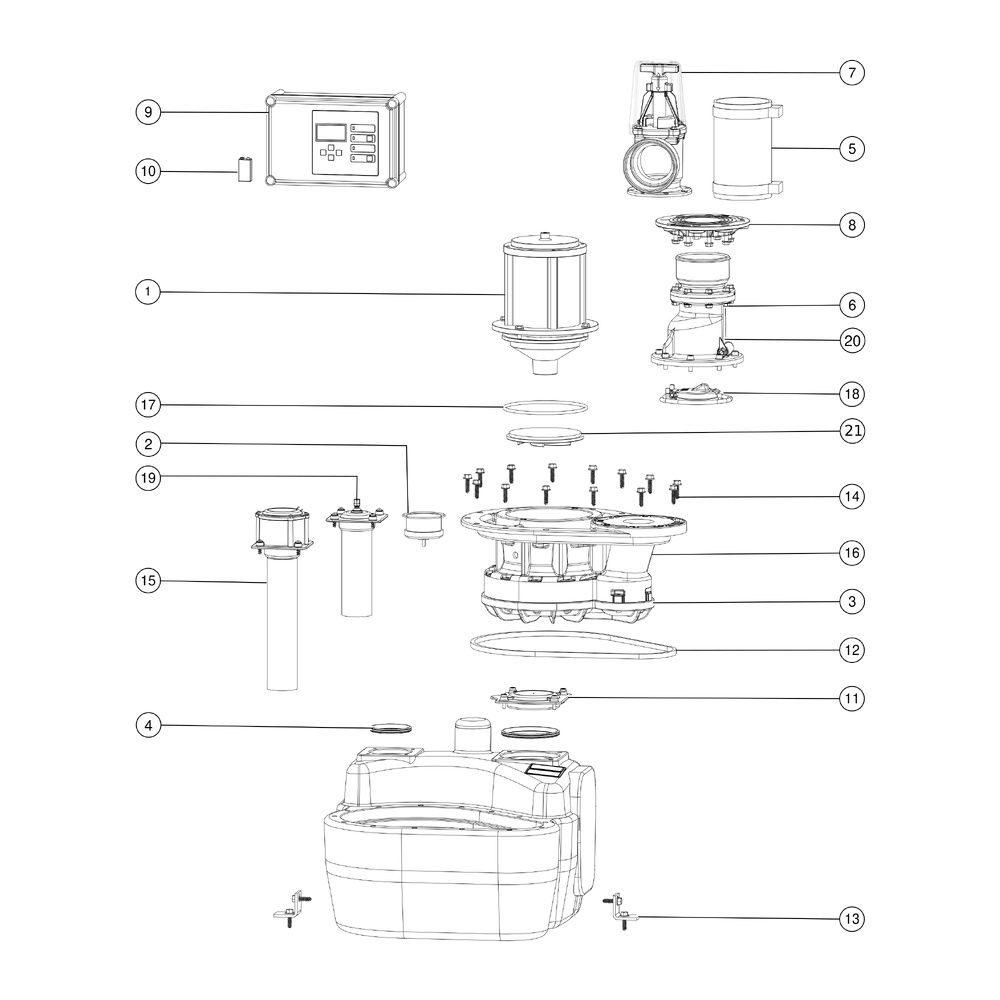

Die Hebeanlage verfügt über einen Sammelbehälter aus dauerhaft beständigem Polyethylen (PE) in Schwarz, mit einem Behältervolumen von 50 Litern und einem Nutzvolumen von 20 Litern. Dieser Behälter bietet universale Anschlussmöglichkeiten und eine verschraubte Reinigungsöffnung. Die Absperreinrichtung ist als Schieber aus Kunststoff ausgeführt. Ein Haltewinkel für die Auftriebssicherung sowie eine Schalldämmmatte zur Geräuschreduzierung sind integriert. Der waagerechte Druckabgang hat einen Nenndurchmesser von DN 100 (Außendurchmesser 110 mm). Die Zulauf-Nennweite beträgt ebenfalls DN 100 (Außendurchmesser 110 mm). Die Anlage entspricht der Norm EN 12050-1 und wird installationsfertig geliefert, wobei elektrische Komponenten und Verbindungsteile bauseits anzuschließen sind. Die Abmessungen der Anlage betragen 564 mm Länge, 525 mm Breite und 664 mm Höhe.

Welche Leistung bietet die integrierte SPF 1500 Pumpe?

Die Hebeanlage ist mit einer überflutbaren SPF 1500-S3 Pumpe ausgestattet, die eine maximale Förderleistung von 40 m³/h und eine maximale Förderhöhe von 8 Metern erreicht. Die Pumpe arbeitet mit einer Drehzahl von 1415 U/min und verfügt über ein Freistromrad mit einem freien Kugeldurchgang von 40 mm. Die aufgenommene Motorleistung (P1) beträgt 1,4 kW und die Motorausgangsleistung (P2) 1,1 kW. Sie ist für eine dauerhafte Förderguttemperatur von bis zu 40 °C ausgelegt. Die Schutzart der Pumpe ist IP 68 (3m/48h) und die Isolationsklasse F. Eine integrierte Temperaturüberwachung sorgt für zusätzliche Sicherheit. Die Netzanschlussleitung der Pumpe hat eine Länge von 5 Metern und ist vom Typ H07RN-F 7G 1,5 mm². Der Nennstrom beträgt 2,7 A.

Welche Funktionen bietet das Comfort Schaltgerät?

Die Steuerung der Hebeanlage erfolgt über das Comfort Schaltgerät, das mit einem Motorschutzschalter ausgestattet ist. Die Niveauerfassung erfolgt pneumatisch mittels Tauchrohr, welches auch als Alarmgeber dient. Das Schaltgerät besitzt die Schutzart IP 54 und wird mit einer Betriebsspannung von 400 V betrieben. Es bietet einen potentialfreien Schaltkontakt, eine GSM-Schnittstelle, eine Logbuchfunktion, eine mehrzeilige Displayanzeige und eine Batteriepufferung. Ein Selbstdiagnosesystem (SDS) unterstützt die Überwachung und Fehlererkennung der Anlage.

Für welche Einsatzbereiche ist die Hebeanlage geeignet?

Die Kessel Aqualift F Hebeanlage Mono Comfort ist für die Förderung von fäkalienhaltigem und fäkalienfreiem Abwasser konzipiert. Sie ist ausschließlich für die freie Aufstellung in Innenbereichen vorgesehen und nicht für den Außeneinsatz geeignet. Die Anlage findet Anwendung in Gebäuden, in denen Abwasser mit Fäkalien anfällt und eine zuverlässige Entsorgung erforderlich ist.

Technische Daten

• Behältervolumen: 50 l
• Nutzvolumen: 20 l
• Maximale Förderhöhe: 8 m
• Maximale Förderleistung: 40 m³/h
• Leistung P1: 1,4 kW
• Betriebsspannung: 400 V
• Schutzart Pumpe: IP 68
• Isolationsklasse: F
• Freier Kugeldurchgang: 40 mm
• Gewicht netto: 42 kg

Die Kessel Aqualift F Hebeanlage Mono Comfort SPF 1500-S3 bietet eine leistungsstarke und zuverlässige Lösung für die Abwasserentsorgung. Mit einer Motorleistung von 1,4 kW, einer maximalen Förderhöhe von 8 Metern und einer Förderleistung von 40 m³/h bewältigt sie anspruchsvolle Aufgaben. Die robuste Konstruktion und das Comfort Schaltgerät mit seinen umfangreichen Überwachungs- und Kommunikationsfunktionen ermöglichen einen sicheren und effizienten Betrieb der Anlage.
