Kessel Aquapump Pumpstation XL Mono GTF 1200 S3, mit Schwimmer

Die Kessel Aquapump Pumpstation XL Mono GTF 1200 S3 mit Schwimmer ist eine energieeffiziente und zuverlässige Lösung für die Entsorgung von fäkalienfreiem Abwasser. Konzipiert für den Einbau ins Erdreich, verfügt sie über eine überflutbare GTF 1200 Pumpe, die durch einen mechanischen Schwimmerschalter gesteuert wird. Diese Einzelanlage bietet eine maximale Förderleistung von 15,5 m³/h und eine Förderhöhe von bis zu 9 Metern.

Wie ist die Kessel Aquapump Pumpstation aufgebaut?

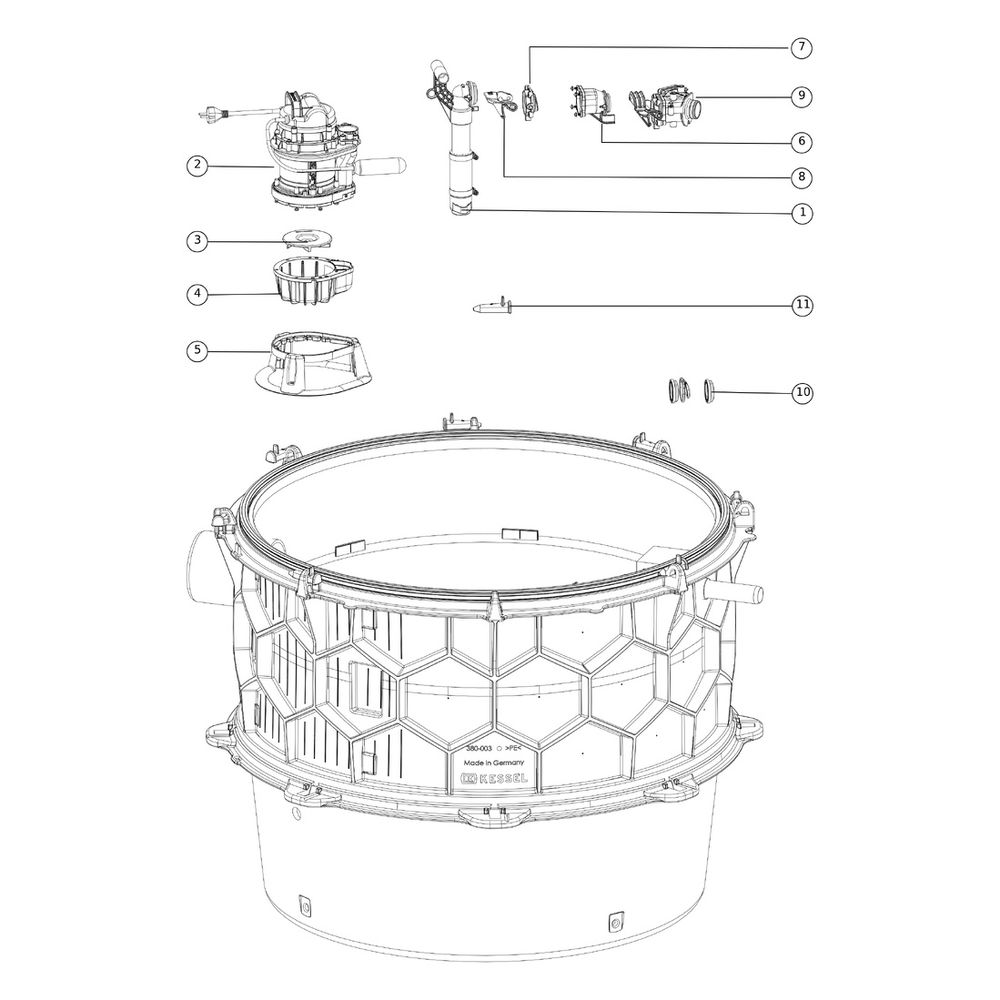

Der Sammelbehälter der Kessel Aquapump Pumpstation besteht aus dauerhaft beständigem Polyethylen (PE) und ist in Schwarz gehalten. Er verfügt über einen offenen Pumpenraum mit universalen Anschlussmöglichkeiten. Das modulare KESSEL-Baukastensystem ermöglicht die Erweiterung mit verschiedenen Technikschacht-Varianten als Zubehör. Die Pumpstation ist für die Nassaufstellung konzipiert und wird vormontiert geliefert, wobei Pumpen, Sensorik und Schaltgerät bauseits zu montieren und anzuschließen sind.

Wie funktioniert die Pumpensteuerung und welche Sicherheitsmerkmale sind integriert?

Die Pumpensteuerung erfolgt mechanisch über einen Schwimmerschalter, der eine präzise Niveauerfassung sicherstellt. Ein integrierter Rückflussverhinderer verhindert das Zurückfließen des geförderten Mediums. Die Pumpe ist mit einer Temperaturüberwachung ausgestattet und für eine dauerhafte Förderguttemperatur von bis zu 40 °C ausgelegt. Die Schutzart der Pumpe beträgt IP 68 (3m), die Schutzklasse I und die Isolationsklasse F.

Welche technischen Eigenschaften und Leistungsdaten bietet die GTF 1200 Pumpe?

Die überflutbare GTF 1200 Pumpe arbeitet mit einer Drehzahl von 2650 U/min. Sie erreicht eine aufgenommene Motorleistung (P1) von 1,4 kW und eine Motorausgangsleistung (P2) von 0,84 kW. Der Nennstrom beträgt 6,2 A bei einer Betriebsspannung von 230 V. Die Pumpe ist mit einem codierten Stecker und einer 10 Meter langen Netzanschlussleitung vom Typ H07RN-F 3G 1,0 mm² ausgestattet. Eine Absicherung von C 16 A ist erforderlich.

Welche Anschlussmöglichkeiten und Einbaueigenschaften sind vorhanden?

Die Pumpstation verfügt über einen Zulauf mit einer Nennweite von DN 150 (Außendurchmesser 160 mm) und einer maximalen Anbohrung von DN 150. Der waagerechte Druckabgang hat einen Nenndurchmesser von DN 32 (Außendurchmesser 40 mm). Die Anlage ist für den Einbau ins Erdreich und den Außeneinsatz geeignet. Steighilfen sind vorhanden, ebenso wie Durchgangsdichtungen für Kabelleerrohr und Entlüftungsleitung mit DN 100.

Für welche Anwendungen ist die Pumpstation geeignet und welche Normen erfüllt sie?

Die Kessel Aquapump Pumpstation XL Mono GTF 1200 S3 entspricht der Norm EN 12050-2 und ist speziell für die Förderung von fäkalienfreiem Abwasser konzipiert. Sie eignet sich ideal für den Einsatz in Einzelanlagen, wo eine zuverlässige und effiziente Abwasserentsorgung im Erdreich erforderlich ist.

Technische Daten

• Pumpentyp: GTF 1200
• Anzahl Pumpen: 1
• Aufgenommene Motorleistung (P1): 1,4 kW
• Maximale Förderleistung: 15,5 m³/h
• Maximale Förderhöhe: 9 m
• Betriebsart: S3 - 50 %
• Schutzart Pumpe: IP 68 (3m)
• Nennstrom: 6,2 A
• Nutzvolumen Behälter: 100 l
• Höhe: 914 mm

Die Kessel Aquapump Pumpstation XL Mono GTF 1200 S3 mit Schwimmer stellt eine robuste und effiziente Lösung für die Entsorgung von fäkalienfreiem Abwasser im Erdreich dar. Mit einer Leistung von 1,4 kW und einer maximalen Förderhöhe von 9 Metern erfüllt sie hohe Anforderungen an die Abwasserförderung. Die zuverlässige Steuerung durch den Schwimmerschalter und die langlebige Bauweise aus PE stellen einen sicheren und wartungsarmen Betrieb sicher.
