Kessel Aquapump Pumpstation XL Duo STZ 2500 Betriebsart S1, mit 2 überflutbaren Pumpen

Die KESSEL Aquapump Pumpstation XL Duo STZ 2500 ist eine leistungsstarke Doppelanlage für die zuverlässige Entsorgung von fäkalienhaltigem und fäkalienfreiem Abwasser. Ausgestattet mit zwei überflutbaren STZ 2500 Pumpen in Betriebsart S1 und einer hydrostatischen Niveauerfassung, ist sie für den Einbau ins Erdreich konzipiert. Die Steuerung erfolgt über ein anwenderfreundliches Schaltgerät, das vielseitige Anschlussmöglichkeiten bietet und die Norm EN 12050-1 erfüllt.

Wie ist die KESSEL Aquapump Pumpstation konstruiert?

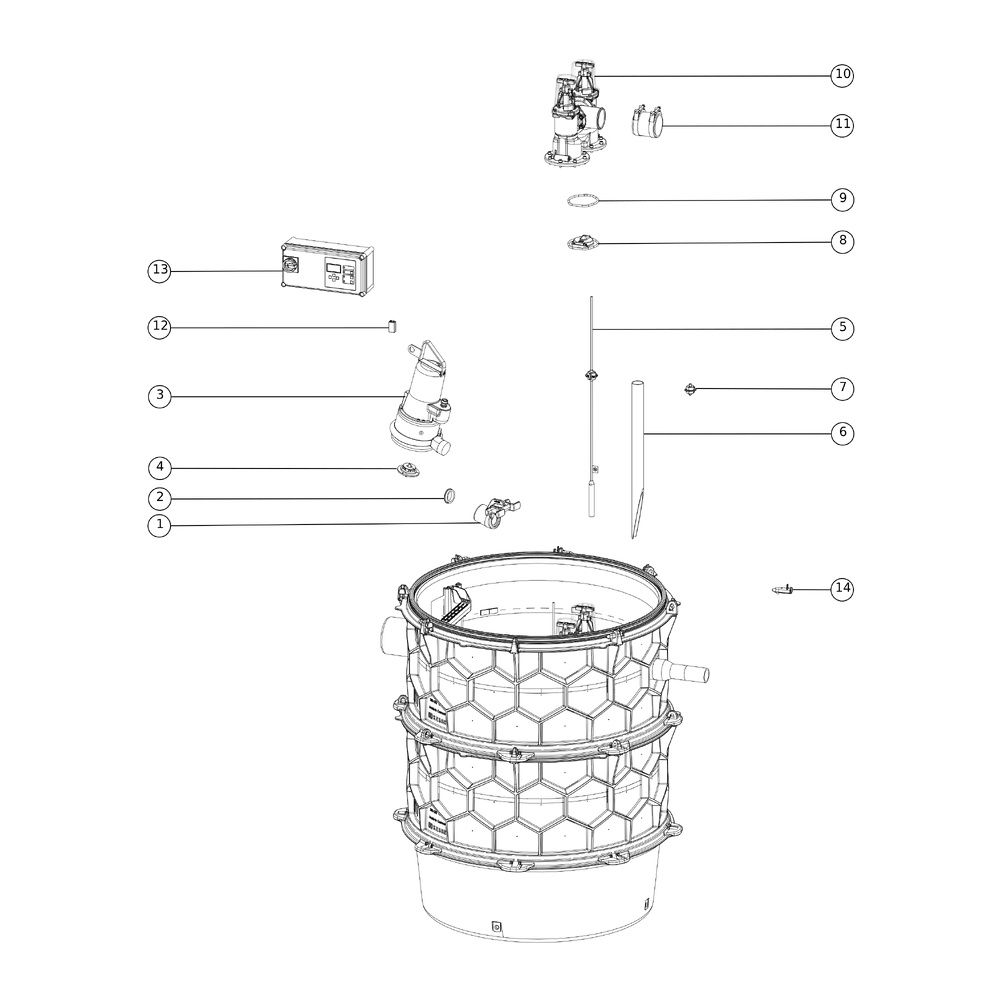

Die Pumpstation verfügt über einen Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) mit einem offenen Pumpenraum für die Nassaufstellung. Sie ist als Doppelanlage konzipiert und mit einem integrierten Rückflussverhinderer sowie einem Absperrschieber aus Kunststoff für die Druckleitung ausgestattet. Steighilfen sind vorhanden, und Durchgangsdichtungen für Kabelleerrohr und Entlüftungsleitung sind für DN 100 vorgesehen. Der Druckabgang ist waagrecht ausgeführt. Die Farbe des Behälters ist schwarz. Die Station ist grundwasserbeständig bis 3000 mm ab Unterkante Bodenteil und bietet ein Nutzvolumen von 300 l bei einer lichten Weite von 1000 mm. Die Auslieferung erfolgt vormontiert zur bauseitigen Endmontage, wobei Pumpen, Sensorik und Schaltgerät bauseits anzuschließen sind.

Welche Pumpentechnik kommt zum Einsatz?

Zwei überflutbare Pumpen des Typs STZ 2500 sind in dieser Pumpstation integriert, wobei jede Pumpe 33 kg wiegt. Sie sind mit einem effizienten Schneidwerk-Laufrad ausgestattet und arbeiten im Dauerbetrieb (S1) bei einer Drehzahl von 2900 U/min. Die Pumpen erreichen eine maximale Förderleistung von 21 m³/h und eine maximale Förderhöhe von 33 m. Die Leistungsaufnahme (P1) pro Motor beträgt 2,5 kW, die Motorausgangsleistung (P2) 1,9 kW. Die Betriebsspannung liegt bei 400 V mit einem Nennstrom von 4,4 A und einer Netzfrequenz von 50 Hz. Die Pumpen besitzen eine Schutzart von IP 68 (20m), eine Isolationsklasse H und eine Schutzklasse I. Eine integrierte Temperaturüberwachung ist vorhanden, und die maximale Förderguttemperatur (dauerhaft) beträgt 40 °C. Der Anschlusstyp ist ein Direktanschluss mit einer Anschlussleitung vom Typ H07RN8-F 6G 1,5 mm² und einer Länge von 10 m.

Wie erfolgt die Steuerung und Überwachung der Pumpstation?

Die Steuerung der Pumpstation übernimmt ein Comfort Schaltgerät. Die Niveauerfassung erfolgt hydrostatisch mittels einer Pegelsonde. Das Schaltgerät ist mit einem Motorschutzschalter, einem Alarmgeber und einer Batteriepufferung ausgestattet. Es bietet zudem eine Logbuchfunktion, eine mehrzeilige Displayanzeige und ein Selbstdiagnosesystem (SDS). Für die Integration in die Gebäudeleittechnik steht ein potentialfreier Kontakt zur Verfügung, und Alarm- sowie Sammelstörmeldungen können über eine GSM-Schnittstelle ausgegeben werden. Das Schaltgerät besitzt die Schutzart IP 54.

Welche Anschlussmöglichkeiten bietet die Pumpstation?

Der Sammelbehälter der Pumpstation bietet universale Anschlussmöglichkeiten. Der Druckabgang hat eine Nennweite von DN 50 und einen Außendurchmesser (DA) von 63 mm. Der Zulauf ist für eine maximale Anbohrung von DN 150 ausgelegt, mit einer Nennweite (DA) von 160 mm und einer Nennweite (DN) von 150. Der Abstand der Rohrmitte des Auslaufs zum Behälterboden beträgt 1134 mm, während der Abstand der Rohrsohle des Zulaufs zur Behälteroberkante 330 mm beträgt. Die Pumpstation verfügt über einen Zulauf.

Welche Abmessungen hat die Pumpstation?

Die Pumpstation hat eine Länge von 1240 mm, eine Breite von 1240 mm und eine Höhe von 1416 mm. Das Nettogewicht beträgt 240 kg, das Bruttogewicht 263 kg. Die Verpackungsmaße sind 2000 mm in der Länge, 1300 mm in der Breite und 1550 mm in der Höhe.

Technische Daten

• Anlagenart: Doppelanlage
• Abwasserart: fäkalienhaltig
• Einbausituation: Einbau ins Erdreich
• Nutzvolumen Behälter: 300 l
• Anzahl Pumpen: 2
• Pumpentyp: STZ 2500
• Maximale Förderleistung: 21 m³/h
• Maximale Förderhöhe: 33 m
• Leistung P1: 2,5 kW
• Schutzart Pumpe: IP 68 (20m)

Die KESSEL Aquapump Pumpstation XL Duo STZ 2500 stellt eine leistungsstarke und zuverlässige Lösung für die Abwasserentsorgung dar. Mit zwei STZ 2500 Pumpen, einer maximalen Förderleistung von 21 m³/h und einer Förderhöhe von 33 m ist sie für anspruchsvolle Anwendungen im Erdreich geeignet. Das intelligente Schaltgerät mit hydrostatischer Niveauerfassung und vielfältigen Überwachungsfunktionen sorgt für einen sicheren und effizienten Betrieb der Anlage.
