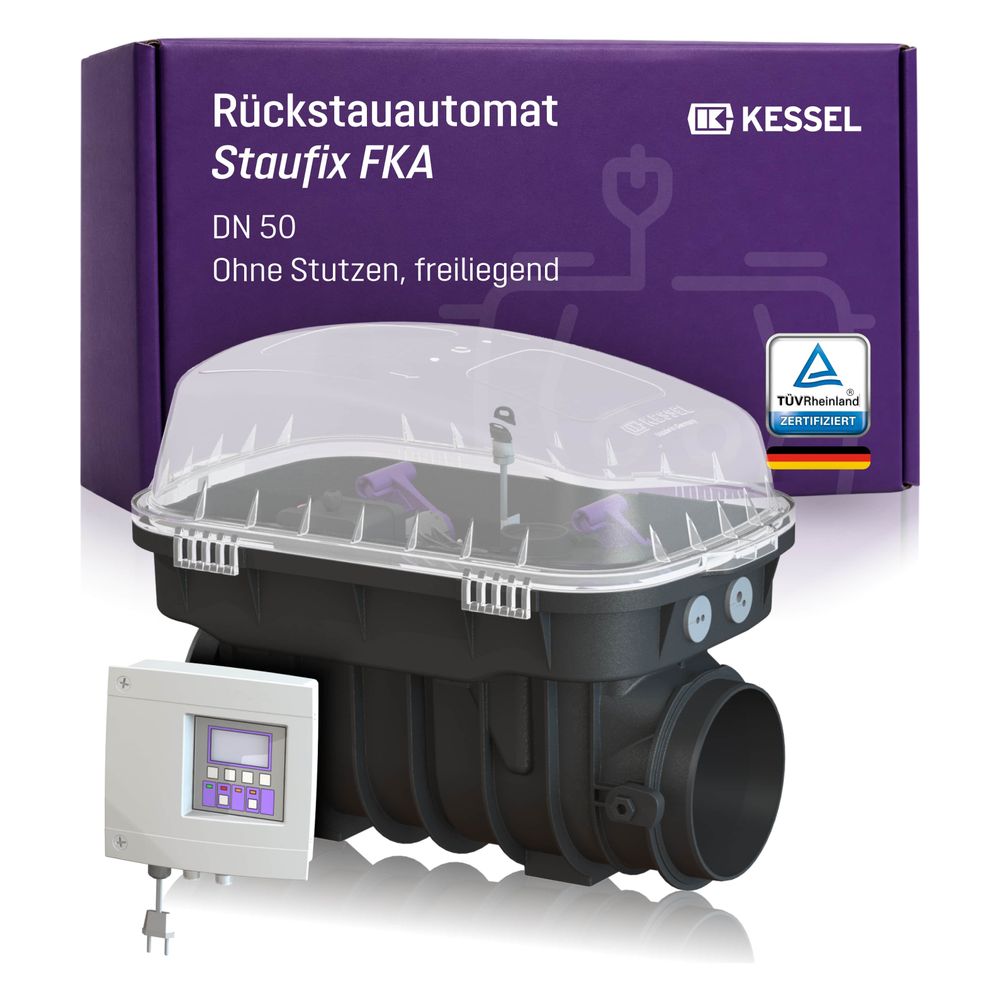

Kessel Staufix FKA Rückstauautomat, Schaltgerät Comfort, freiliegend

Der Kessel Staufix FKA Rückstauautomat mit Schaltgerät Comfort ist eine Premium-Lösung für den zuverlässigen Rückstauschutz in freiliegenden Abwasserleitungen. Dieses System ist sowohl für fäkalienhaltiges als auch fäkalienfreies Abwasser geeignet und verfügt über ein motorisches Verschlusssystem sowie einen handverriegelbaren Notverschluss. Die Steuerung erfolgt über das anwenderfreundliche Schaltgerät Comfort, das eine Integration in die Gebäudeleittechnik ermöglicht und für den Einsatz über Wasser konzipiert ist.

Wie funktioniert der Staufix FKA Rückstauautomat?

Der Staufix FKA Rückstauautomat von Kessel ist mit einem fortschrittlichen motorischen Verschlusssystem ausgestattet. Bei einem Rückstau im Abwassersystem wird dieses System automatisch aktiviert und schließt die Leitung sicher ab, um ein Eindringen von Abwasser in das Gebäude zu verhindern. Zusätzlich ist ein zweites, mechanisches Verschlusssystem als Notverschluss integriert, das bei Bedarf manuell verriegelt werden kann. Dies sorgt für einen doppelten Schutz und erhöht die Betriebssicherheit der Anlage. Der Rückstauschutz entspricht dem Typ 3 nach EN 13564 und ist mit einer motorischen sowie einer mechanischen Rückstauklappe ausgestattet.

Welche Steuerungs- und Kommunikationsmöglichkeiten bietet das Schaltgerät Comfort?

Die Steuerung des Rückstauautomaten erfolgt über das Schaltgerät Comfort, das eine Vielzahl an Funktionen bereitstellt. Es ermöglicht die Ausgabe von Alarm- und Sammelstörmeldungen über eine integrierte GSM-Schnittstelle. Optional kann das Schaltgerät über einen potentialfreien Kontakt in die Gebäudeleittechnik (GLT) oder Gebäudeautomation (GA) eingebunden werden. Eine USB-Schnittstelle und eine Logbuchfunktion sind ebenfalls vorhanden, ergänzt durch eine mehrzeilige Displayanzeige und Batteriepufferung für den Fall eines Stromausfalls. Ein Selbstdiagnosesystem (SDS) überwacht kontinuierlich die Funktion. Das Schaltgerät besitzt die Schutzart IP 54 und wird mit einer Betriebsspannung von 230 V bei 50 Hz Netzfrequenz betrieben.

Welche Besonderheiten gibt es bei Einbau und Konstruktion?

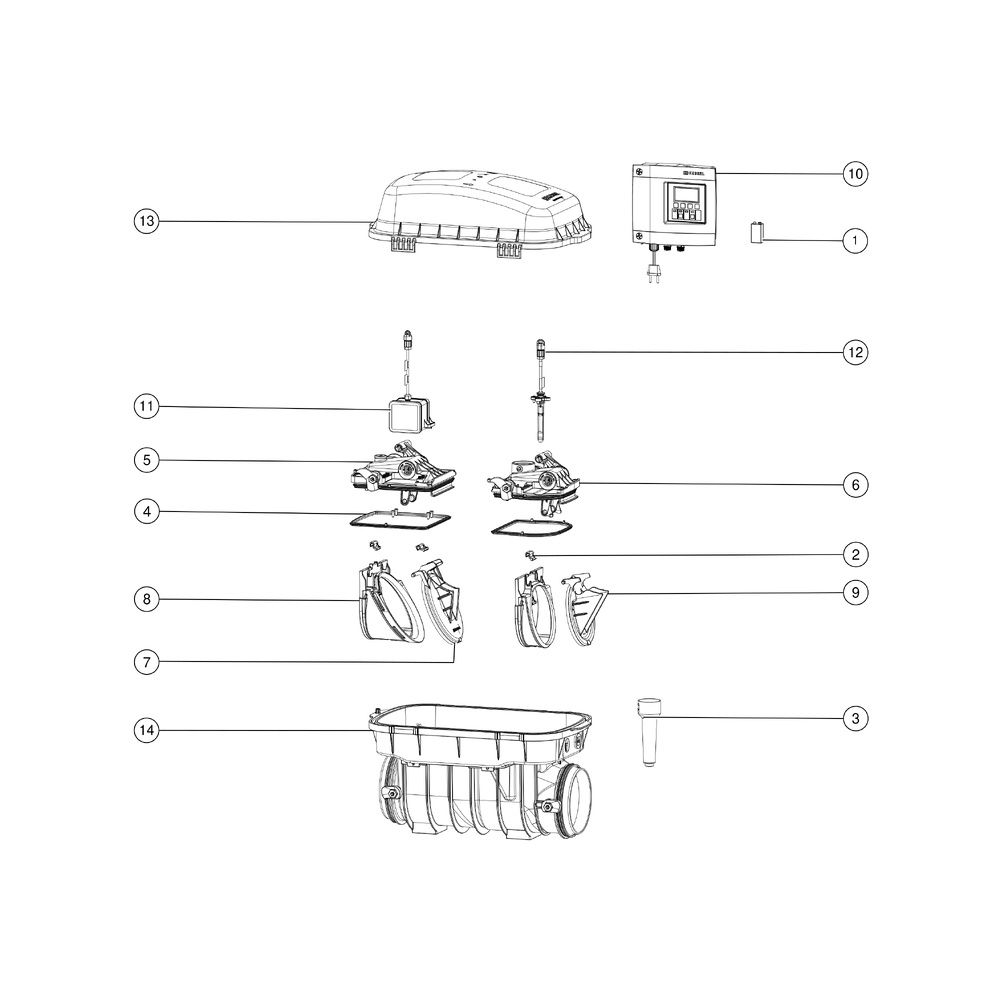

Der Kessel Staufix FKA ist für die Installation in freiliegenden Abwasserleitungen konzipiert und wird als Modulbausatz zur bauseitigen Montage ausgeliefert, was eine flexible Anpassung an die Gegebenheiten vor Ort ermöglicht. Die Montage erfolgt an Kunststoffrohren. Das modulare Kessel-Baukastensystem erlaubt zudem eine spätere Umrüstung bestehender Anlagen zur Rückstaupumpanlage Pumpfix F. Eine transparente Schutzhaube aus Kunststoff schützt die Komponenten und ermöglicht eine einfache Sichtprüfung. Die Verriegelung der Schutzhaube erfolgt über einen Klipverschluss. Der Motor des Verschlusssystems ist vom Typ KSM 140 und besitzt die Schutzart IP 68 (3m/48h). Die Kabellänge des Motors beträgt 5 m, die Netzanschlussleitung des Schaltgeräts ist 1,4 m lang.

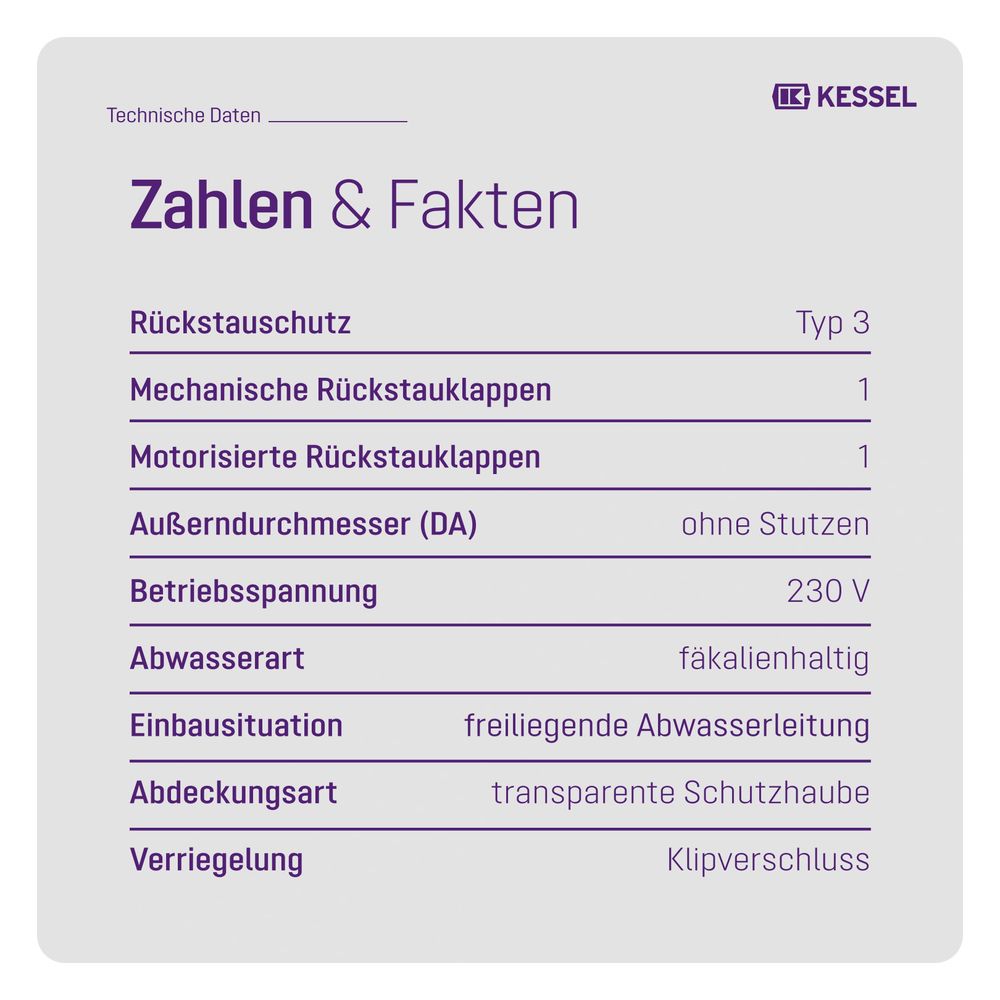

Technische Daten

• Abwasserart: fäkalienhaltig und fäkalienfrei
• Einbausituation: freiliegende Abwasserleitung
• Rückstauschutz: Typ 3
• Norm: EN 13564
• Motor Typ: KSM 140
• Schutzart Motor: IP 68 (3m/48h)
• Schutzart Schaltgerät: IP 54
• Betriebsspannung: 230 V
• Netzfrequenz: 50 Hz

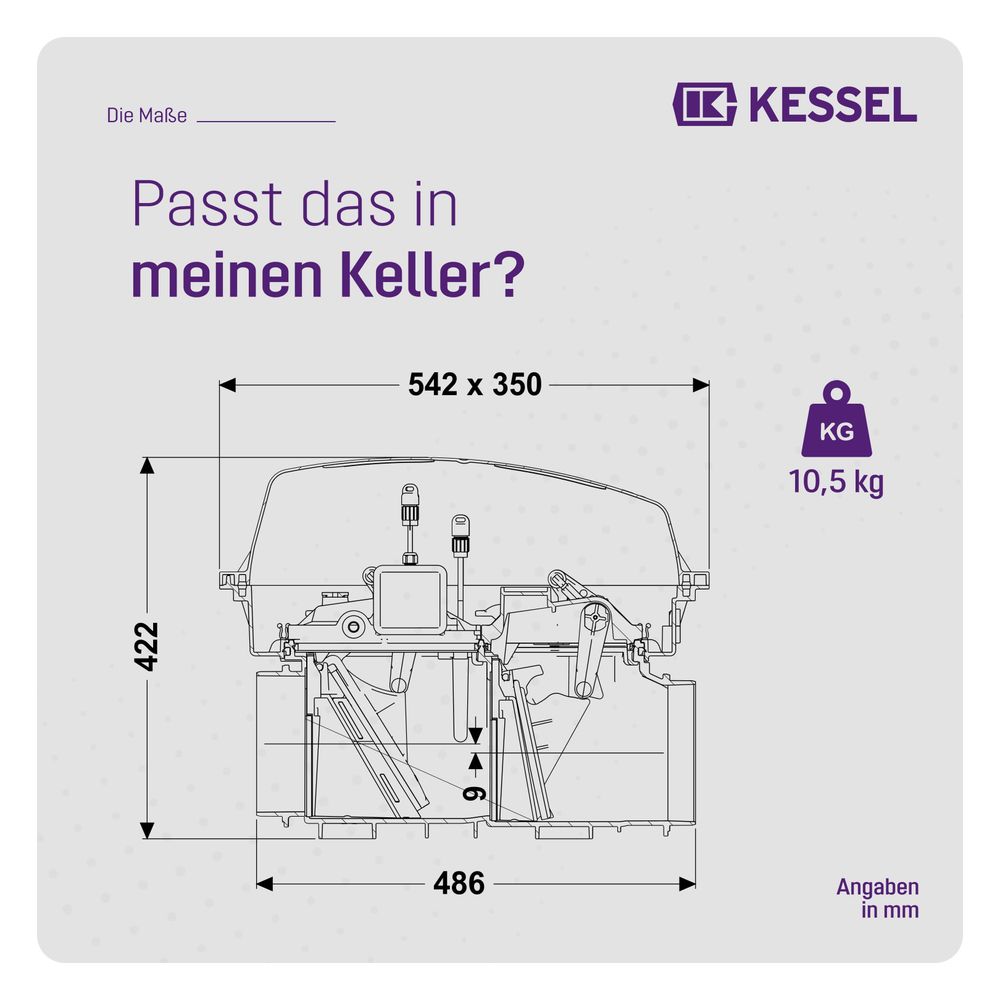

• Gewicht netto: 10,5 kg

Der Kessel Staufix FKA Rückstauautomat mit Schaltgerät Comfort bietet eine zuverlässige und flexible Lösung für den Schutz vor Rückstau in Abwasserleitungen. Mit seinem motorischen Verschlusssystem und dem mechanischen Notverschluss sorgt er für hohe Betriebssicherheit. Die umfangreichen Steuerungs- und Kommunikationsmöglichkeiten des Schaltgeräts, wie die GSM-Schnittstelle und die GLT-Anbindung, unterstreichen die moderne Ausstattung dieses Systems, das für fäkalienhaltiges und fäkalienfreies Abwasser geeignet ist und eine Betriebsspannung von 230 V aufweist.
