Kessel Aqualift F Hebeanlage Mono Comfort 230V SPF 1400-S3, ohne Schieber

Die Kessel Aqualift F Hebeanlage Mono Comfort 230V SPF 1400-S3 ist eine installationsfertige Einzelanlage für die freie Aufstellung, konzipiert für fäkalienhaltiges und fäkalienfreies Abwasser. Sie ist mit einer überflutbaren Pumpe des Typs SPF 1400-S3 und einem integrierten Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem PE-Kunststoff bietet universale Anschlussmöglichkeiten und eine verschraubte Reinigungsöffnung. Die Steuerung erfolgt über das Schaltgerät Comfort.

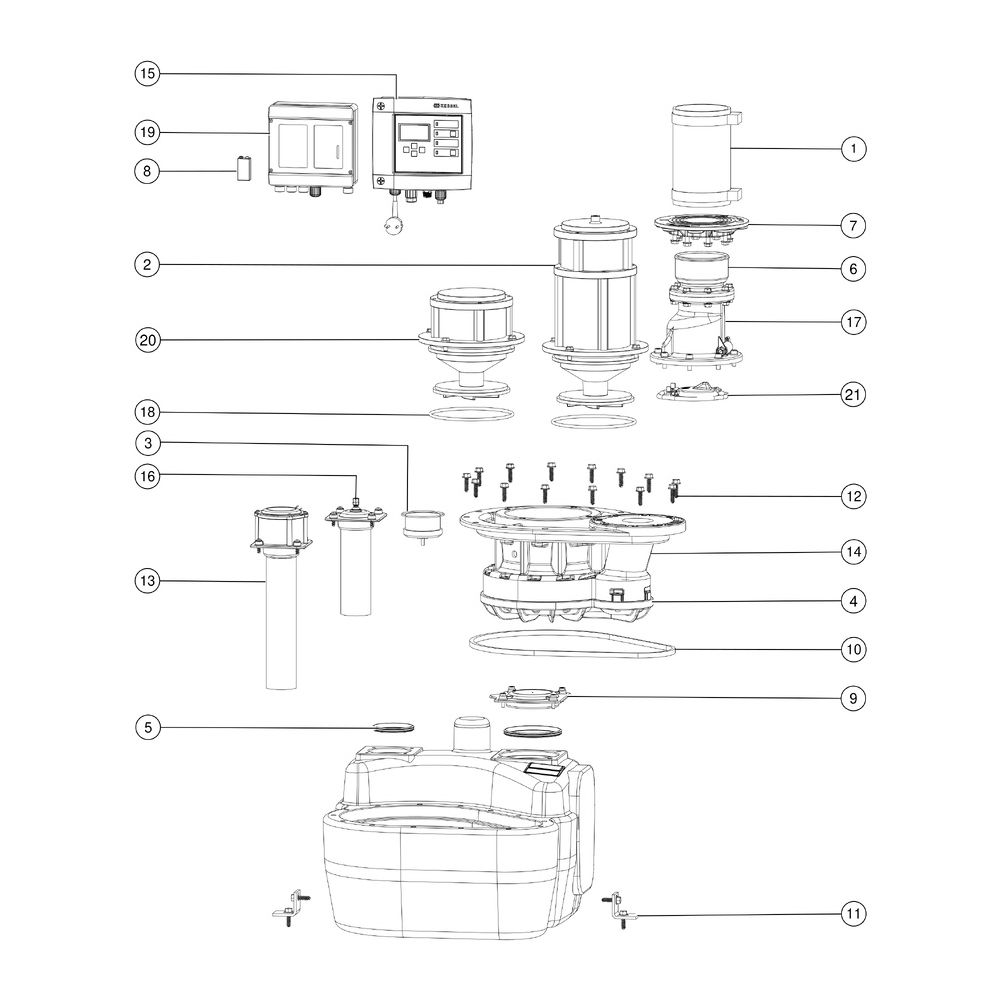

Wie ist die Kessel Aqualift F Hebeanlage konstruiert?

Die Hebeanlage Aqualift F Mono Comfort ist als Einzelanlage für die freie Aufstellung konzipiert. Ihr Sammelbehälter besteht aus dauerhaft beständigem Polyethylen (PE) und bietet ein Behältervolumen von 50 Litern sowie ein Nutzvolumen von 20 Litern. Der Druckabgang ist senkrecht ausgeführt und hat einen Nenndurchmesser von DN 100 (DA 110 mm). Universale Anschlussmöglichkeiten für den Zulauf mit einer Nennweite von DN 100 (DA 110 mm) und eine maximale Anbohrung von DN 150 sind vorhanden. Ein Anschluss für eine Handmembranpumpe (DN 32) und ein Entlüftungsanschluss (DN 70) ergänzen die Ausstattung. Die Anlage ist zudem mit Haltewinkeln für die Auftriebssicherung und einer Schalldämmmatte ausgestattet, um einen ruhigen Betrieb zu unterstützen. Ein integrierter Rückflussverhinderer sorgt für zusätzliche Sicherheit, während die Absperreinrichtung ohne Schieber ausgeführt ist.

Welche Leistung bietet die Pumpe SPF 1400-S3?

Im Herzen der Hebeanlage arbeitet eine überflutbare Pumpe des Typs SPF 1400-S3 mit einem Freistromrad, das einen freien Kugeldurchgang von 40 mm ermöglicht. Die Pumpe erreicht eine maximale Förderleistung von 38 m³/h und eine maximale Förderhöhe von 7 m bei einer Drehzahl von 1370 U/min. Die aufgenommene Motorleistung (P1) beträgt 1,6 kW, die Motorausgangsleistung (P2) 1,1 kW. Die Pumpe ist für eine Förderguttemperatur von bis zu 40 °C im Dauerbetrieb ausgelegt und verfügt über eine integrierte Temperaturüberwachung. Mit der Schutzart IP 68 (3m/48h) ist die Pumpe auch unter anspruchsvollen Bedingungen zuverlässig. Der Werkstoff des Pumpengehäuses ist Gusseisen. Die Länge der Netzanschlussleitung der Pumpe beträgt 5 m bei einem Nennstrom von 7,3 A.

Welche Funktionen bietet das Schaltgerät Comfort?

Die Steuerung der Hebeanlage erfolgt über das Schaltgerät Comfort, das eine Betriebsspannung von 230 V nutzt und über einen codierten Stecker angeschlossen wird. Die Niveauerfassung erfolgt pneumatisch mittels Tauchrohr, das auch als Alarmgeber dient. Das Schaltgerät ist mit der Schutzart IP 54 ausgestattet und bietet eine Reihe von Komfortfunktionen wie eine mehrzeilige Displayanzeige, eine Logbuchfunktion und ein Selbstdiagnosesystem (SDS). Eine Batteriepufferung ist ebenfalls integriert, um die Funktionsfähigkeit bei Stromausfall zu sichern. Für die Kommunikation sind eine GSM-Schnittstelle und eine USB-Schnittstelle vorhanden, zudem ist ein potentialfreier Kontakt optional verfügbar. Die Länge der Netzanschlussleitung des Schaltgeräts beträgt 1,4 m.

Für welche Einsatzbereiche ist die Hebeanlage geeignet?

Die Kessel Aqualift F Mono Comfort ist für die Förderung von fäkalienhaltigem und fäkalienfreiem Abwasser konzipiert und eignet sich für die freie Aufstellung in Gebäuden. Sie ist nicht für den Außeneinsatz vorgesehen und kann nicht hinter dem WC aufgestellt werden. Die Anlage erfüllt die Anforderungen der Norm EN 12050-1 und ist für den Betrieb mit Rohranschlüssen DN 100 auf der Ein- und Auslassseite ausgelegt.

Technische Daten

• Behältervolumen: 50 l
• Nutzvolumen: 20 l
• Max. Förderleistung: 38 m³/h
• Max. Förderhöhe: 7 m
• Leistung P1: 1,6 kW
• Drehzahl: 1370 U/min
• Freier Kugeldurchgang: 40 mm
• Schutzart Pumpe: IP 68
• Betriebsspannung: 230 V
• Abmessungen (L x B x H): 564 x 525 x 539 mm

Die Kessel Aqualift F Hebeanlage Mono Comfort 230V SPF 1400-S3 stellt eine leistungsstarke und zuverlässige Lösung für die Abwasserentsorgung dar. Mit ihrer robusten Bauweise aus PE-Kunststoff, der überflutbaren SPF 1400-S3 Pumpe, die eine maximale Förderleistung von 38 m³/h und eine Förderhöhe von 7 m erreicht, sowie dem intelligenten Schaltgerät Comfort, ist sie für anspruchsvolle Anwendungen bestens geeignet. Die integrierten Sicherheits- und Überwachungsfunktionen sorgen für einen sicheren und effizienten Betrieb.
