Kessel Leichtflüssigkeitssperre DN 100, Schlitzrost, mit Geruchsverschluss

Die Kessel Leichtflüssigkeitssperre DN 100 mit Schlitzrost und Geruchsverschluss ist eine robuste und flexible Lösung für den Einbau in Bodenplatten. Gefertigt aus widerstandsfähigem Kunststoff, ist sie mit einem Geruchsverschluss und einem Schlammeimer ausgestattet. Das teleskopisch höhenverstellbare Aufsatzstück ermöglicht eine präzise Anpassung an unterschiedliche Einbausituationen und bietet zuverlässigen Schutz vor Rückstau und Geruchsbelästigung.

Wie ist die Kessel Leichtflüssigkeitssperre konstruiert und welche Materialien werden verwendet?

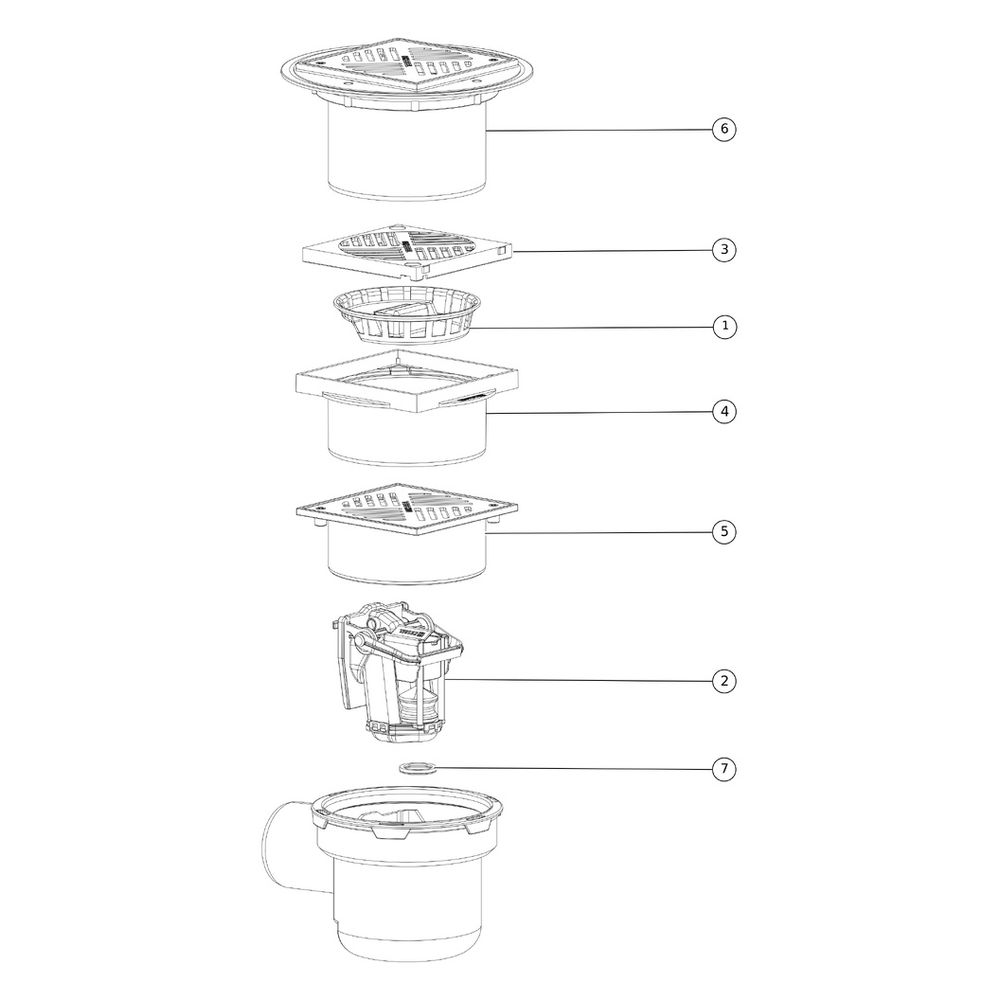

Die Leichtflüssigkeitssperre von Kessel besteht aus einem robusten Kunststoff-Grundkörper, der für den Einbau in die Bodenplatte geeignet ist. Sie ist mit einem Geruchsverschluss und einem praktischen Schlammeimer ausgestattet. Das eckige Aufsatzstück ist ebenfalls aus Kunststoff gefertigt und verfügt über einen schwarzen Kunststoff-Schlitzrost. Dieser sitzt auf einem Rahmen mit den Maßen 200 mm Länge und 200 mm Breite. Die Nennweite (DN) beträgt 100, mit einem Außendurchmesser (DA) von 110 mm.

Welche Funktionen und Schutzmechanismen bietet die Leichtflüssigkeitssperre?

Die Leichtflüssigkeitssperre verfügt über einen integrierten Geruchsverschluss mit einer Sperrwasserhöhe von 50 mm, der das Austreten unangenehmer Gerüche effektiv verhindert. Für zusätzlichen Schutz sind zwei mechanische Rückstauklappen integriert, die einen Rückstauschutz vom Typ 5 bieten. Die Ablaufleistung beträgt 1 Liter pro Sekunde bei einem Aufstau von 20 mm, was eine effiziente Entwässerung ermöglicht.

Wie lässt sich die Leichtflüssigkeitssperre an unterschiedliche Einbausituationen anpassen?

Das Aufsatzstück mit Schlitzrost ist teleskopisch höhenverstellbar und ermöglicht eine Anpassung von 30 mm bis 90 mm. Die Einbautiefe der Sperre liegt zwischen 216 mm und 276 mm. Die Gesamtlänge des Produkts beträgt 320 mm und die Breite 243 mm. Für die Montage sind Aussparungsmaße von 250 mm Breite und 400 mm Länge zu beachten.

Welche Normen und Belastungsklassen erfüllt die Leichtflüssigkeitssperre?

Die Kessel Leichtflüssigkeitssperre entspricht der Norm EN 1253-3. Sie ist gemäß EN 1253-1 in die Belastungsklasse K 3 eingestuft. Diese Klassifizierung bestätigt die Eignung für Bereiche mit mittlerer Belastung.

Technische Daten

• Nennweite (DN): 100
• Außendurchmesser (DA): 110 mm
• Sperrwasserhöhe: 50 mm
• Ablaufleistung (mit 20 mm Aufstau): 1 l/s
• Rückstutzschutz: Typ 5
• Mechanische Rückstauklappen: 2
• Belastungsklasse: K 3 (EN 1253-1)
• Höhenverstellbarkeit: 30 - 90 mm
• Einbautiefe: 216 - 276 mm
• Material Grundkörper: Kunststoff

Die Kessel Leichtflüssigkeitssperre DN 100 mit Schlitzrost und Geruchsverschluss bietet eine flexible und sichere Lösung für die Entwässerung in Bodenplatten. Mit einer Ablaufleistung von 1 Liter pro Sekunde, zwei Rückstauklappen und einer teleskopischen Höhenverstellung zwischen 30 mm und 90 mm ist sie optimal an verschiedene Einbausituationen anpassbar und schützt zuverlässig vor Rückstau und Geruchsbelästigung.
