Kessel Pumpfix F Rückstaupumpanlage, ohne Stutzen, Bodenplatte befliesbar

Die Kessel Pumpfix F Rückstaupumpanlage ist eine Premium-Lösung für die zuverlässige Entwässerung von fäkalienhaltigem und fäkalienfreiem Abwasser. Ausgestattet mit einer überflutbaren SPZ 1000 Pumpe und einem motorischen Verschlusssystem, bietet sie effektiven Schutz vor Rückstau. Die Anlage ist für den Einbau in die Bodenplatte konzipiert und verfügt über eine befliesbare Abdeckplatte mit Lock & Lift Verriegelung. Die Niveauerfassung erfolgt präzise über eine optische Sonde.

Wie schützt die Pumpfix F Rückstaupumpanlage vor Rückstau?

Im Normalbetrieb ist der Rohrquerschnitt frei geöffnet. Bei Rückstau schließt das motorische Verschlusssystem automatisch, um das Eindringen von Abwasser zu verhindern. Die Entwässerung während der Rückstauphase erfolgt über die integrierte Pumpe mit Schneideinrichtung, die auch fäkalienhaltiges Abwasser zuverlässig fördert. Ein Notverschluss ist ebenfalls vorhanden.

Welche Funktionen bietet das Schaltgerät Comfort?

Die Steuerung der Pumpfix F erfolgt über ein anwenderfreundliches Schaltgerät vom Typ Comfort. Dieses ermöglicht eine präzise Überwachung und Bedienung der Anlage. Es kann optional über einen potentialfreien Kontakt in die Gebäudeleittechnik integriert werden. Zudem können Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgegeben werden, was eine flexible Fernüberwachung ermöglicht. Das Schaltgerät verfügt über eine USB-Schnittstelle, eine Logbuchfunktion, eine mehrzeilige Displayanzeige, Batteriepufferung und ein Selbstdiagnosesystem (SDS). Die Schutzart des Schaltgeräts beträgt IP 54.

Wie ist die Kessel Pumpfix F konstruiert und welche Abmessungen hat sie?

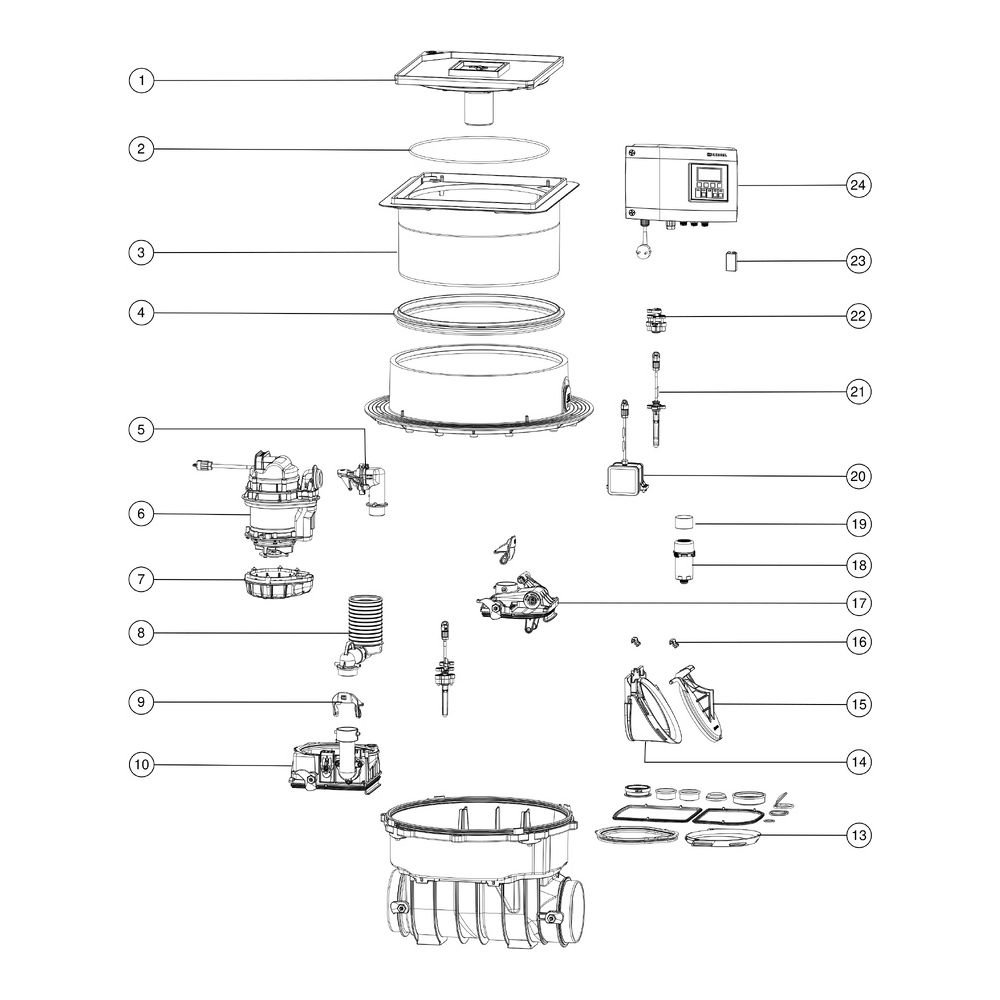

Die Rückstaupumpanlage ist für den Einbau in die Bodenplatte vorgesehen und wird vormontiert zur bauseitigen Endmontage geliefert. Die schwarze Abdeckplatte aus Kunststoff ist befliesbar und hat eine Größe von 366 x 366 mm. Die Verriegelung erfolgt über das Lock & Lift System. Eine Belastungsklasse von K 3 nach EN 1253-1 und ein Multistop Geruchsverschluss sind weitere Qualitätsmerkmale. Die maximale Bodenbelaghöhe beträgt 16 mm. Die Einbautiefe ist teleskopisch von 516 mm bis 669 mm höhenverstellbar. Die Anlage hat eine Länge und Breite von jeweils 590 mm und ein Aussparungsmaß von 750 x 750 mm. Die Grundwasserbeständigkeit ab Unterkante Bodenteil beträgt 3000 mm.

Welche technischen Eigenschaften besitzt die SPZ 1000 Pumpe?

Die überflutbare SPZ 1000 Pumpe arbeitet mit einer Betriebsspannung von 230 V und einer Schutzart von IP 68 (3m/48h). Sie verfügt über eine Leistung P1 von 1,2 kW und eine Motorausgangsleistung P2 von 0,69 kW. Die maximale Förderleistung beträgt 11,5 m³/h bei einer Förderhöhe von bis zu 10 m. Die Pumpe arbeitet mit einer Drehzahl von 2800 U/min und ist mit einem Schneidwerk ausgestattet. Die maximale Förderguttemperatur beträgt dauerhaft 40 °C. Eine integrierte Temperaturüberwachung und die Isolationsklasse F sind weitere Merkmale. Der Nennstrom beträgt 5,2 A.

Welche Schutzmerkmale und Zulassungen sind vorhanden?

Die Anlage ist für fäkalienhaltiges Abwasser geeignet und besitzt die Zulassung Z-53.2-388. Die Schutzart der Sonde und des Motors beträgt ebenfalls IP 68 (3m/48h), was eine hohe Beständigkeit gegen das Eindringen von Wasser sicherstellt. Die Umgebungstemperatur kann zwischen 0 und 50 °C liegen.

Technische Daten

• Abwasserart: fäkalienhaltig
• Anzahl Pumpen: 1
• Leistung P1: 1,2 kW
• Leistung P2: 0,69 kW
• Förderleistung max.: 11,5 m³/h
• Förderhöhe max.: 10 m
• Betriebsspannung: 230 V
• Schutzart Pumpe/Motor/Sonde: IP 68 (3m/48h)
• Belastungsklasse Abdeckung: K 3 (EN 1253-1)
• Einbautiefe: 516 - 669 mm

Die Kessel Pumpfix F Rückstaupumpanlage bietet eine zuverlässige und leistungsstarke Lösung für die Abwasserentsorgung in anspruchsvollen Umgebungen. Mit einer Leistung P1 von 1,2 kW und einer maximalen Förderhöhe von 10 m bewältigt sie auch größere Mengen fäkalienhaltigen Abwassers. Die robuste Konstruktion, die intelligente Steuerung und die Möglichkeit zur Integration in die Gebäudeleittechnik machen sie zu einer effizienten Wahl für den Schutz vor Rückstau.

Lieferumfang

• 1x Kessel Pumpfix F Rückstaupumpanlage
• 1x Pumpe SPZ 1000
• 1x Optische Sonde
• 1x Schaltgerät Comfort
