Kessel Sanierungsablauf Ferrofix DN 50 Klebeflansch, Gitterrost, Auslauf seitlich

Der Kessel Sanierungsablauf Ferrofix DN 50 mit Klebeflansch und seitlichem Auslauf ist ein hochwertiger Bodenablauf aus Edelstahl. Er eignet sich besonders für Sanierungsarbeiten und verfügt über einen herausnehmbaren Geruchsverschluss. Die Abdichtung am Aufsatzstück erfolgt durch einen Klebeflansch, der für Feuchtigkeitssperren geeignet ist. Mit seiner robusten Gitterrostabdeckung und dem waagerechten Stutzen ist er ideal für den Einsatz in Betonböden mit der Belastungsklasse L 15.

Wie ist der Sanierungsablauf Ferrofix konstruiert?

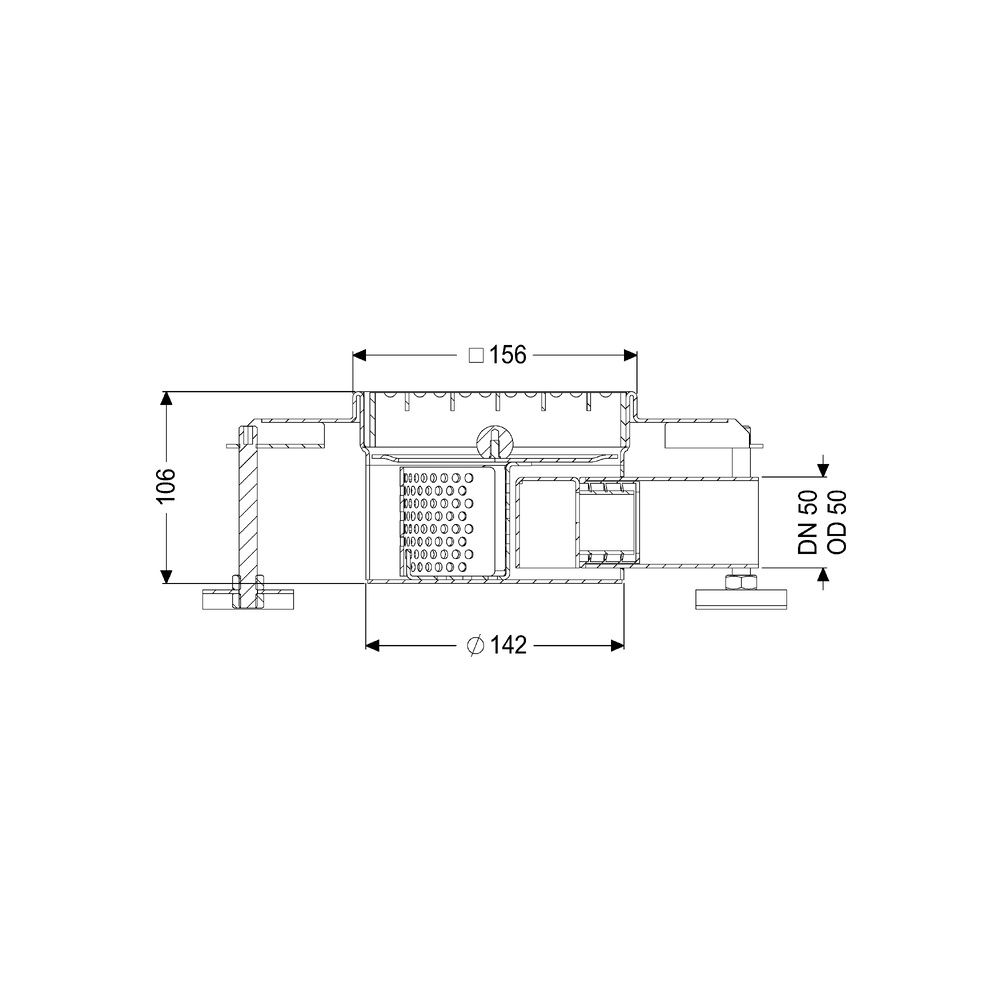

Der Sanierungsablauf Ferrofix besteht aus hochwertigem Edelstahl 1.4301 (V2A) und ist mit einem waagerechten Stutzen ausgestattet, dessen Rohraußendurchmesser 50 mm beträgt. Die Abdeckung ist als Gitterrost ausgeführt und ebenfalls aus Edelstahl 1.4301 gefertigt, mit einer Länge und Breite von jeweils 138 mm. Der zugehörige Rahmen misst 148 mm in Länge und Breite. Die Abdeckung ist unverriegelt und nicht arretierbar, was eine einfache Handhabung ermöglicht.

Welche Funktionen bietet der Geruchsverschluss?

Der Ablauf ist mit einem herausnehmbaren Geruchsverschluss ausgestattet, der eine Sperrwasserhöhe von 50 mm aufweist. Dieser verhindert zuverlässig das Eindringen von Gerüchen aus dem Abwassersystem und kann bei Bedarf zur Reinigung oder Wartung leicht entnommen werden.

Wie ist die Abdichtung des Sanierungsablaufs gestaltet?

Die Abdichtung am Aufsatzstück erfolgt über einen Klebeflansch, der speziell für die Integration in Feuchtigkeitssperren konzipiert ist. Dies sorgt für eine sichere Abdichtung gegen eindringende Feuchtigkeit und macht den Ablauf besonders für Sanierungsprojekte mit hohen Anforderungen an den Feuchtigkeitsschutz geeignet.

Welche Leistungsmerkmale hat der Ablauf?

Der Sanierungsablauf Ferrofix hat eine Nennweite (DN) von 50 und eine Ablaufleistung von 0,8 Litern pro Sekunde bei einem Aufstau von 20 mm. Die maximale Bauhöhe beträgt 107 mm, bei einer Gesamtlänge von 273 mm und einer Breite von 248 mm. Das Nettogewicht des Ablaufs liegt bei 4 kg.

Für welche Einsatzbereiche ist der Sanierungsablauf geeignet?

Der Sanierungsablauf Ferrofix ist für den Einbau in Betonböden vorgesehen und erfüllt die Belastungsklasse L 15 gemäß EN 1253-1. Er eignet sich für Sanierungsarbeiten, bei denen eine seitliche Ableitung des Abwassers erforderlich ist und Feuchtigkeitssperren berücksichtigt werden müssen.

Technische Daten

• Nennweite (DN): 50
• Rohraußendurchmesser: 50 mm
• Material Grundkörper: Edelstahl 1.4301 (V2A)
• Material Abdeckung: Edelstahl 1.4301 (V2A)
• Abdeckung (Länge x Breite): 138 mm x 138 mm
• Rahmen (Länge x Breite): 148 mm x 148 mm
• Sperrwasserhöhe: 50 mm
• Ablaufleistung (bei 20 mm Aufstau): 0,8 l/s
• Bauhöhe max.: 107 mm
• Belastungsklasse: L 15 (EN 1253-1)

Der Kessel Sanierungsablauf Ferrofix DN 50 mit Klebeflansch bietet eine zuverlässige und langlebige Lösung für Sanierungsprojekte mit Feuchtigkeitssperren. Die Kombination aus robustem Edelstahl 1.4301 (V2A), seitlichem Auslauf und herausnehmbarem Geruchsverschluss sorgt für eine effiziente Entwässerung bei einer Ablaufleistung von 0,8 l/s. Die kompakte Bauhöhe von maximal 107 mm und die Belastungsklasse L 15 machen ihn zu einer passenden Wahl für Betonböden mit mittlerer Belastung.
