Kessel Aqualift F Hebeanlage XL, 200l Duo 230V, SPF 1400-S3, ohne Schieber

Die Kessel Aqualift F Hebeanlage XL, 200l Duo 230V, SPF 1400-S3 ist eine leistungsstarke Doppelanlage zur zuverlässigen Förderung von fäkalienhaltigem und fäkalienfreiem Abwasser. Ausgestattet mit zwei überflutbaren SPF 1400 Pumpen und einem Behältervolumen von 200 Litern, eignet sie sich für die freie Aufstellung in Gebäuden. Die Hebeanlage wird installationsfertig geliefert, wobei elektrische Komponenten und Verbindungsteile bauseits anzuschließen sind. Eine integrierte Schalldämmmatte und ein Alarmgeber mit Tauchrohr tragen zum Komfort und zur Überwachung bei. Die Absperreinrichtung ist ohne Schieber ausgeführt und die Betriebsart ist S3 - 50 %.

Wie ist die Kessel Aqualift F XL Hebeanlage aufgebaut?

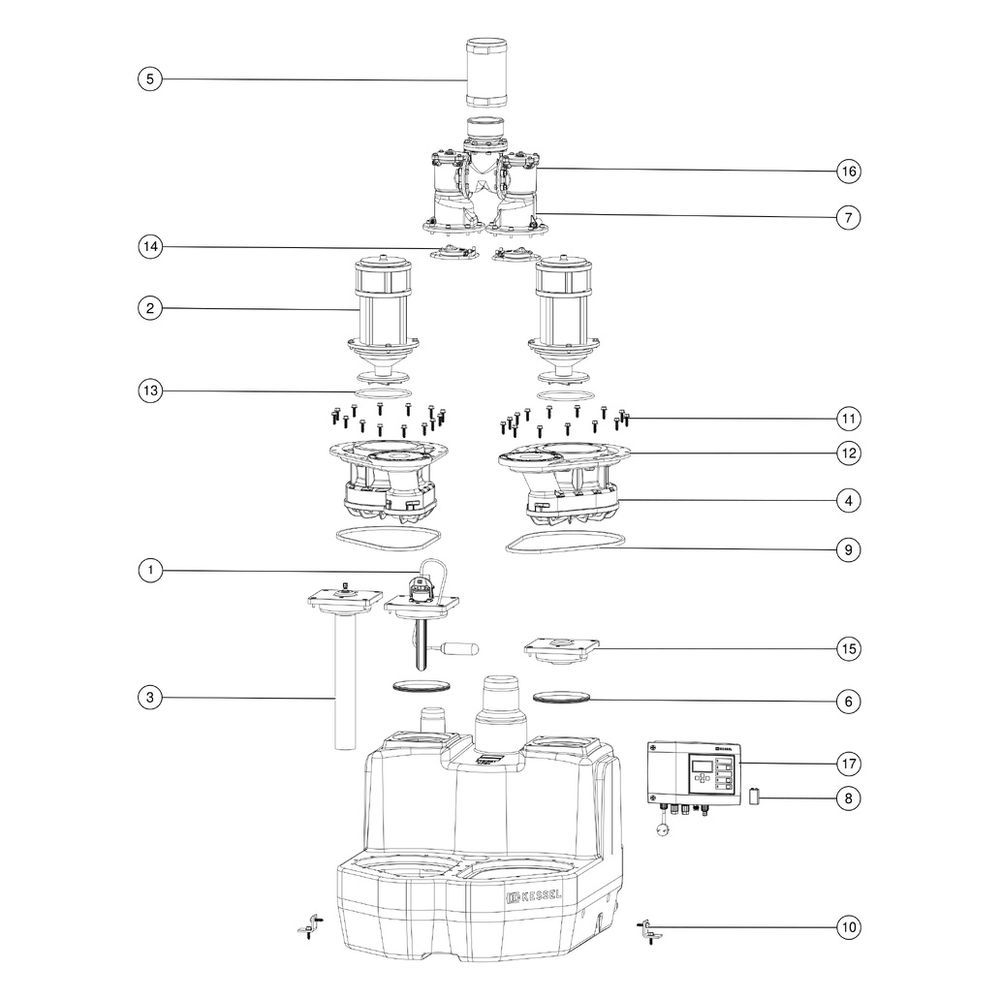

Die Hebeanlage verfügt über einen Sammelbehälter aus dauerhaft beständigem Polyethylen (PE) mit einem Nutzvolumen von 120 Litern und einem Gesamtbehältervolumen von 200 Litern. Der Behälter ist schwarz und besitzt eine verschraubte Reinigungsöffnung für einfache Wartung. Der Druckabgang ist senkrecht ausgeführt mit einem Nenndurchmesser von DN 100 (Außendurchmesser 110 mm). Anschlussmöglichkeiten umfassen einen Anschluss für eine Handmembranpumpe (DN 32), einen Entlüftungsanschluss (DN 70) sowie Zuläufe mit einer maximalen Anbohrung von DN 200 und einer Nennweite von DN 100 (DA 110 mm). Für die Auftriebssicherung sind Haltewinkel vorhanden. Das Pumpengehäuse besteht aus Gusseisen. Die Anlage erfüllt die Anforderungen der Norm EN 12050-1.

Welche Leistung bieten die Pumpen der Aqualift F XL?

Die Anlage ist mit zwei überflutbaren SPF 1400-S3 Pumpen ausgestattet, die jeweils eine Motorleistung von 1,6 kW (P1) und eine Ausgangsleistung von 1,1 kW (P2) besitzen. Die Pumpen arbeiten mit einer Drehzahl von 1370 U/min und erreichen eine maximale Förderleistung von 38 m³/h bei einer maximalen Förderhöhe von 7 Metern. Die Pumpen sind für eine dauerhafte Förderguttemperatur von bis zu 40 °C ausgelegt und verfügen über ein Freistromrad mit einem freien Kugeldurchgang von 40 mm. Die Schutzart der Pumpen ist IP 68 (3m/48h), was Schutz gegen Eindringen von Wasser bei 3 Metern Tiefe für 48 Stunden bietet. Die Isolationsklasse ist F und der Nennstrom beträgt 7,3 A. Die Länge der Netzanschlussleitung der Pumpe beträgt 5 m.

Welche Steuerungs- und Überwachungsfunktionen sind integriert?

Die Steuerung erfolgt über ein Comfort-Schaltgerät mit Schutzart IP 54, das mit einem codierten Stecker angeschlossen wird. Die Anlage verfügt über eine integrierte Temperaturüberwachung und ein pneumatisches Niveauerfassungssystem mittels Tauchrohr. Ein Alarmgeber ist ebenfalls über das Tauchrohr angebunden. Die Steuerung bietet eine mehrzeilige Displayanzeige, eine Logbuchfunktion, eine Batteriepufferung sowie ein Selbstdiagnosesystem (SDS). Optional sind ein potentialfreier Kontakt sowie eine GSM- und USB-Schnittstelle für erweiterte Kommunikationsmöglichkeiten vorhanden. Die Betriebsspannung beträgt 230 V und die Länge der Netzanschlussleitung des Schaltgeräts ist 1,4 m.

Technische Daten

• Behältervolumen: 200 l
• Nutzvolumen: 120 l
• Anzahl Pumpen: 2
• Pumpe Typ: SPF 1400-S3
• Leistung P1 pro Motor: 1,6 kW
• Max. Förderleistung: 38 m³/h
• Max. Förderhöhe: 7 m
• Drehzahl: 1370 U/min
• Freier Kugeldurchgang: 40 mm
• Schutzart Pumpe: IP 68
• Förderguttemperatur max.: 40 °C
• Umgebungstemperatur: 0 - 50
• Werkstoff Pumpengehäuse: Gusseisen

Die Kessel Aqualift F Hebeanlage XL Duo stellt eine zuverlässige und leistungsstarke Lösung für die Abwasserentsorgung dar. Mit ihrem 200 Liter großen Behältervolumen und zwei leistungsstarken SPF 1400-S3 Pumpen, die jeweils eine Leistung P1 von 1,6 kW und eine maximale Förderleistung von 38 m³/h sowie eine Förderhöhe von 7 Metern erreichen, ist sie für anspruchsvolle Anwendungen geeignet. Die integrierte Steuerung mit umfangreichen Überwachungs- und Kommunikationsfunktionen sorgt für einen sicheren und komfortablen Betrieb.

Lieferumfang

• 1x Kessel Aqualift F Hebeanlage XL, 200l Duo 230V, SPF 1400-S3
• 1x Schalldämmmatte
• 1x Alarmgeber mit Tauchrohr
