Kessel Ecolift Rückstauhebeanlage, ohne Stutzen, Bodenplatte Schwarz

Die Kessel Ecolift Rückstauhebeanlage ohne Stutzen ist eine spezialisierte Lösung für die zuverlässige Entwässerung von fäkalienhaltigem und fäkalienfreiem Abwasser. Konzipiert für den Einbau in die Bodenplatte, verfügt sie über eine überflutbare SPZ 1000 Pumpe und ein motorisches Verschlusssystem. Mit einer Belastungsklasse von L 15 und einer präzisen Niveauerfassung mittels optischer Sonde bietet diese Anlage eine sichere Abwasserentsorgung.

Wie funktioniert die Ecolift Rückstauhebeanlage?

Im Normalbetrieb ist der Rohrquerschnitt der Ecolift Rückstauhebeanlage frei geöffnet, wodurch das Abwasser über das natürliche Gefälle in den Kanal abfließt. Bei Erkennung eines Rückstaus durch die optische Sonde schließt das motorische Verschlusssystem automatisch. Während der Rückstauphase wird das Abwasser über eine Druckleitung oberhalb der Rückstauebene in den Kanal gefördert, was eine kontinuierliche Entwässerung ermöglicht. Der Grundkörper ist für den Erdeinbau vorbereitet und enthält eine Anschlussbohrung inklusive Dichtung für die Druckleitung und ein Kabelleerrohr.

Welche Leistung und Steuerung bietet die Ecolift?

Die Fördereinrichtung der Ecolift umfasst eine leistungsstarke SPZ 1000 Pumpe mit einer maximalen Förderleistung von 11,5 m³/h und einer Förderhöhe von bis zu 10 m. Die Pumpe arbeitet mit einer Betriebsspannung von 230 V, erreicht eine Drehzahl von 2800 U/min und verfügt über ein Schneidwerk sowie eine integrierte Temperaturüberwachung. Die Leistungsaufnahme (P1) beträgt 1,2 kW und die Motorausgangsleistung (P2) 0,69 kW. Die Schutzart der Pumpe ist IP 68 (3m/48h), und die maximale Förderguttemperatur im Dauerbetrieb liegt bei 40 °C. Die Anschlussleitung der Pumpe hat eine Länge von 5 m.

Die Steuerung erfolgt über ein anwenderfreundliches Comfort Schaltgerät mit optischer Sonde zur Niveauerfassung, die auch als Alarmgeber dient. Das Schaltgerät besitzt die Schutzart IP 54 und arbeitet ebenfalls mit 230 V Betriebsspannung. Es ist mit einer Logbuchfunktion, einem Selbstdiagnosesystem (SDS) und einer Batteriepufferung ausgestattet. Ein potentialfreier Kontakt ermöglicht die optionale Einbindung in die Gebäudeleittechnik. Eine mehrzeilige Displayanzeige erleichtert die Bedienung. Die erforderliche Absicherung des Schaltgeräts beträgt C 16 A.

Wie ist die Ecolift aufgebaut und für den Einbau vorbereitet?

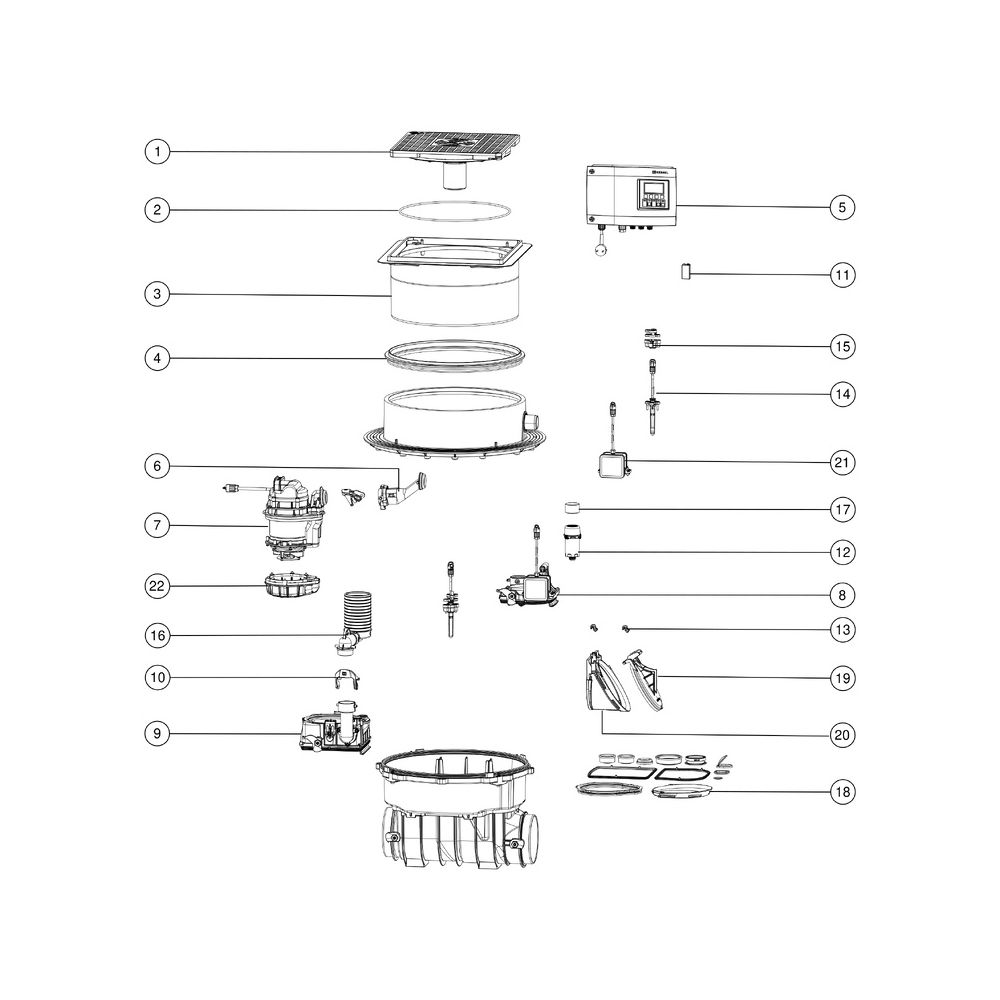

Die Kessel Ecolift Rückstauhebeanlage ist für den Einbau in die Bodenplatte konzipiert und wird vormontiert zur bauseitigen Endmontage geliefert, wobei Pumpen, Sensorik und Schaltgerät bauseits zu montieren und anzuschließen sind. Die Einbautiefe ist teleskopisch von 516 mm bis 669 mm höhenverstellbar. Die Abmessungen des Grundkörpers betragen 590 mm in Länge und Breite. Die Abdeckung besteht aus schwarzem Kunststoff mit Schlitzrost, hat eine Breite von 366 mm und eine Länge von 366 mm. Sie ist mit der Belastungsklasse L 15 nach EN 1253-1 zertifiziert und verfügt über eine Lock & Lift Verriegelung sowie einen Multistop-Geruchsverschluss. Ein Notverschluss ist vorhanden, und die Zulassung Z-53.2-487 bestätigt die Konformität.

Technische Daten

• Abwasserart: fäkalienhaltig
• Einbausituation: Einbau in die Bodenplatte
• Pumpe: SPZ 1000
• Anzahl Pumpen: 1
• Maximale Förderleistung: 11,5 m³/h
• Maximale Förderhöhe: 10 m
• Leistung P1: 1,2 kW
• Betriebsspannung: 230 V
• Schutzart Pumpe: IP 68 (3m/48h)
• Belastungsklasse Abdeckung: L 15 (EN 1253-1)

Die Kessel Ecolift Rückstauhebeanlage bietet eine sichere und effiziente Lösung zur Verhinderung von Rückstau bei fäkalienhaltigem Abwasser. Mit ihrer leistungsstarken SPZ 1000 Pumpe, einer Förderleistung von 11,5 m³/h und einer Förderhöhe von 10 m, sowie dem intelligenten Comfort Schaltgerät, stellt sie eine zuverlässige und wartungsfreundliche Anlage dar. Die robuste Bauweise für den Einbau in die Bodenplatte und die optische Niveauerfassung stellen einen hohen Schutz vor Rückstau sicher.
