Kessel Aqualift F Hebeanlage Compact Duo 230V SPZ 1000, freie Aufstellung

Der Kessel Aqualift F Hebeanlage Compact Duo 230V SPZ 1000 ist eine robuste Doppelanlage zur freien Aufstellung, die für die Förderung von fäkalienhaltigem und fäkalienfreiem Abwasser konzipiert ist. Ausgestattet mit zwei überflutbaren SPZ 1000 Pumpen und einem Rückflussverhinderer, eignet sich die Anlage für den Einsatz in Gebäuden, in denen Abwasser sicher und zuverlässig gehoben werden muss. Der langlebige Kunststoffbehälter mit einem Volumen von 40 Litern verfügt über einen abgeschlossenen Pumpenraum und ist mit Schalldämmmatte sowie Haltewinkel für die Auftriebssicherung ausgestattet.

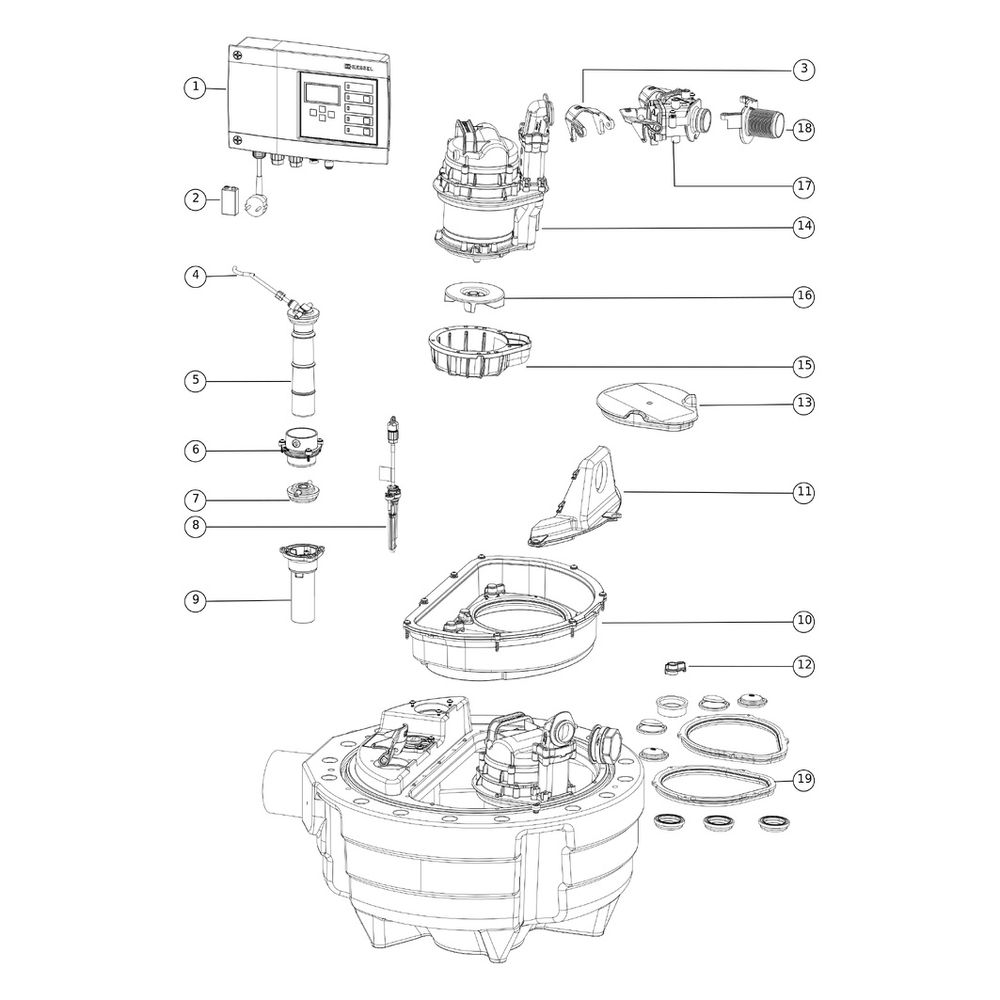

Wie ist die Hebeanlage aufgebaut und welche Materialien werden verwendet?

Die Hebeanlage besteht aus einem Sammelbehälter aus dauerhaft beständigem Polyethylen (PE), der eine hohe Beständigkeit gegenüber Abwasser bietet. Der Behälter ist schwarz und besitzt ein Nutzvolumen von 20 Litern innerhalb eines Gesamtvolumens von 40 Litern. Die Anlage ist als Doppelanlage ausgeführt und verfügt über einen waagerechten Druckabgang mit einem Nenndurchmesser von DN 32 (Außendurchmesser 40 mm). Ein Entlüftungsanschluss mit DN 70 ist vorhanden. Die Einlassseite ist mit einer Nennweite von DN 100 (Außendurchmesser 110 mm) und einer einzelnen Zulauföffnung ausgestattet. Die Abstände der Rohrmitten und Rohrsohlen zum Behälterboden sind präzise auf die Montage abgestimmt, um eine optimale Funktion sicherzustellen.

Welche Pumpentechnik und Leistungsmerkmale bietet die Anlage?

Die Anlage ist mit zwei überflutbaren SPZ 1000 Pumpen ausgestattet, die jeweils eine Motorleistung (P1) von 1,2 kW und eine Ausgangsleistung (P2) von 0,69 kW besitzen. Die Pumpen arbeiten mit einer Drehzahl von 2800 U/min und erreichen eine maximale Förderleistung von 11,5 m³/h bei einer maximalen Förderhöhe von 10 Metern. Die Pumpen sind mit einem Schneidwerk ausgestattet, das die Zerkleinerung von Feststoffen im Fördergut ermöglicht. Die Schutzart der Pumpen ist IP 68, was den Betrieb unter Wasser erlaubt. Die Temperaturüberwachung ist integriert, und die Pumpen sind für eine dauerhafte Förderguttemperatur von bis zu 40 °C ausgelegt.

Wie ist die Steuerung und Sicherheit der Hebeanlage gestaltet?

Die Steuerung erfolgt über das Comfort-Schaltgerät, das mit einer optischen Alarmmeldung und einem Motorschutzschalter ausgestattet ist. Die Niveauerfassung erfolgt pneumatisch über ein Tauchrohr. Das Schaltgerät besitzt die Schutzart IP 54 und ist mit einer Netzfrequenz von 50 Hz sowie einer Betriebsspannung von 230 V ausgelegt. Es verfügt über eine akustische und optische Warneinrichtung, eine Logbuchfunktion, eine mehrzeilige Displayanzeige sowie eine Batteriepufferung. Die Anlage ist mit einer GSM- und USB-Schnittstelle vorbereitet und unterstützt ein Selbstdiagnosesystem (SDS). Ein potentialfreier Kontakt ist optional verfügbar.

Welche Montage- und Aufstellungsmerkmale sind zu beachten?

Die Hebeanlage ist für die freie Aufstellung konzipiert und wird vormontiert geliefert, wobei Pumpen, Sensorik und Schaltgerät bauseits montiert und angeschlossen werden müssen. Ein Haltewinkel für die Auftriebssicherung ist vorhanden, ebenso eine Schalldämmmatte zur Reduzierung von Betriebsgeräuschen. Die Anlage ist nicht für den Außeneinsatz geeignet und besitzt eine Grundwasserbeständigkeit ab Unterkante Bodenteil von 3000 mm. Die Abmessungen betragen Länge 670 mm, Breite 580 mm und Höhe 395 mm bei einem Nettogewicht von 34 kg.

Technische Daten

• Anlagenart: Doppelanlage
• Behältervolumen: 40 l
• Anzahl Pumpen: 2
• Pumpenleistung (P1): 1,2 kW pro Pumpe
• Max. Förderleistung: 11,5 m³/h
• Max. Förderhöhe: 10 m
• Drehzahl: 2800 U/min
• Schutzart Pumpe: IP 68
• Betriebsspannung: 230 V
• Zulassung: Z-53.2-484

Die Kessel Aqualift F Hebeanlage Compact Duo 230V SPZ 1000 zeichnet sich durch ihre leistungsstarken SPZ 1000 Pumpen mit einer Motorleistung von 1,2 kW und einer maximalen Förderhöhe von 10 Metern aus. Die robuste Bauweise mit einem langlebigen Kunststoffbehälter und die umfassende Steuerungstechnik sorgen für einen zuverlässigen Betrieb bei der Förderung von fäkalienhaltigem Abwasser. Die kompakte Bauform und die Schalldämmung machen die Anlage zu einer effizienten Lösung für die freie Aufstellung in Gebäuden.
