Kessel LW 1000 Rückstauschacht, Zulauf DN 150, Auslauf DN 150, Höhe 1180mm

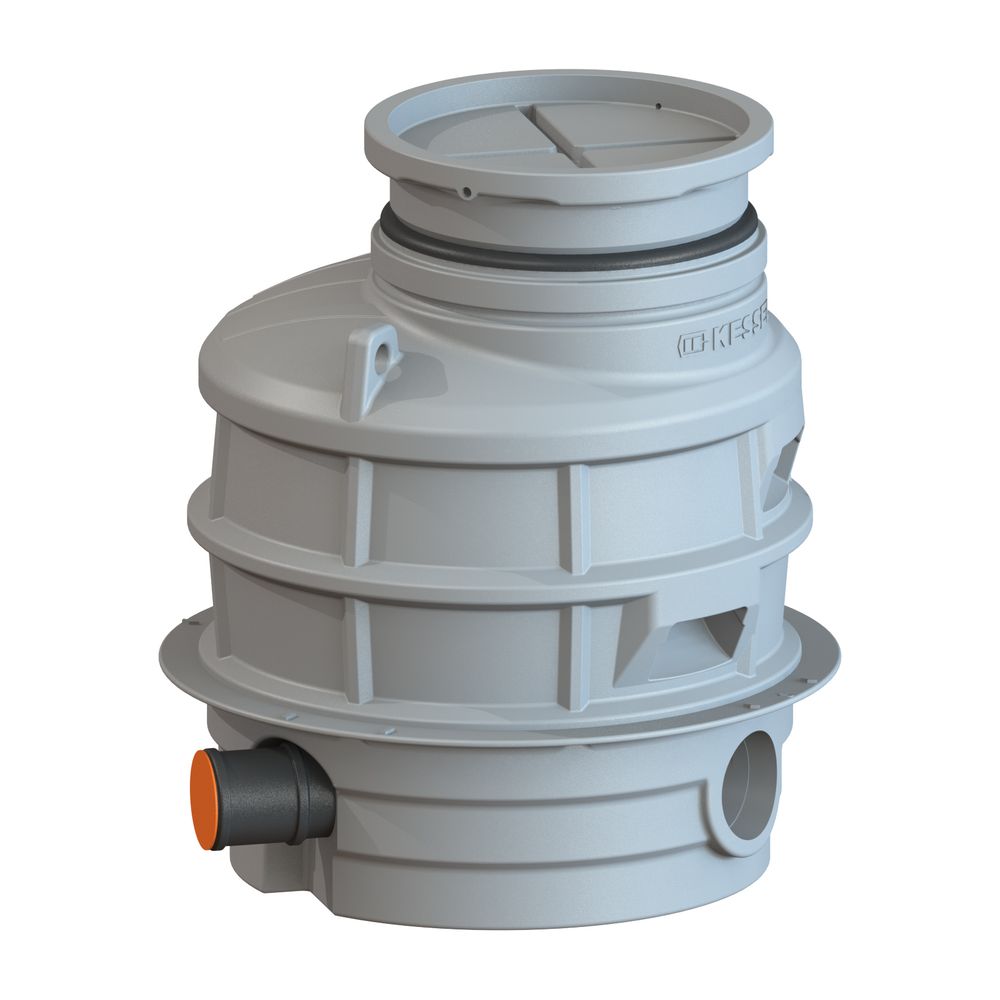

Der KESSEL Rückstauschacht LW 1000 ist eine monolithische Lösung für die sichere Entsorgung von fäkalienhaltigem Abwasser. Mit einem Zulauf DN 150 und Auslauf DN 150 sowie einer Schachthöhe von 1180 mm ist dieser Schacht für vielfältige Anwendungen konzipiert. Er bietet eine variable Einbautiefe von 1230 bis 1460 mm und wird mit einer Bauzeitschutzabdeckung geliefert.

Welche Konstruktionsmerkmale und Ausstattungen bietet der KESSEL Rückstauschacht LW 1000?

Der Rückstauschacht ist in monolithischer Bauweise gefertigt und mit Steighilfen ausgestattet. Er verfügt über drei Zuläufe und ein offenes Durchgangsgerinne. Ein integriertes Reinigungsrohr Controlfix ist ebenfalls vorhanden. Die Zuläufe sind rechts und links im 45-Grad-Winkel angeordnet. Die lichte Weite des Behälters beträgt 1000 mm, die lichte Weite des Einstiegs 600 mm.

Wie lässt sich der Rückstauschacht erweitern und anpassen?

Dank des modularen KESSEL-Baukastensystems kann das integrierte Reinigungsrohr Controlfix flexibel umgerüstet werden. Eine Umrüstung zum Premium-Rückstauverschluss Staufix SWA, Staufix FKA oder zur Rückstaupumpanlage Pumpfix F ist möglich. Die Bauzeitschutzabdeckung aus Kunststoff kann im Grünbereich eingesetzt oder durch ein optionales Aufsatzstück mit Abdeckplatte nach EN 124 ersetzt werden, was eine variable Einbautiefe ermöglicht.

Welche Anschlussmöglichkeiten und Abmessungen sind relevant?

Der Schacht verfügt über drei Zuläufe und einen Auslauf mit einer Nennweite von DN 150. Die Anschlussstutzen sind mit Spitzenden ausgeführt und kompatibel mit Abwasserrohren und Formteilen nach DIN EN 1401-1, DIN 19534, DIN EN 12666-1, DIN 19537-3 und DIN EN 1852-1. Der Abstand der Rohrsohle des Auslaufs zum Behälterboden beträgt 108 mm, der der Zuläufe 136 mm. Die maximale Behälterbreite liegt bei 1250 mm.

Für welche Einsatzbereiche ist der Rückstauschacht geeignet?

Der Schacht ist wasserdicht und für aggressives Abwasser geeignet. Er besitzt eine Grundwasserbeständigkeit ab Unterkante Bodenteil von 2000 mm. Die Auslieferung erfolgt installationsfertig, wobei Verbindungsteile bauseits anzuschließen sind. Eine Zulassung nach Z-42.1-333 liegt vor. Die Farbe des Schachts ist grau, und das Schachtsystem entspricht dem Standard-Schachtsystem.

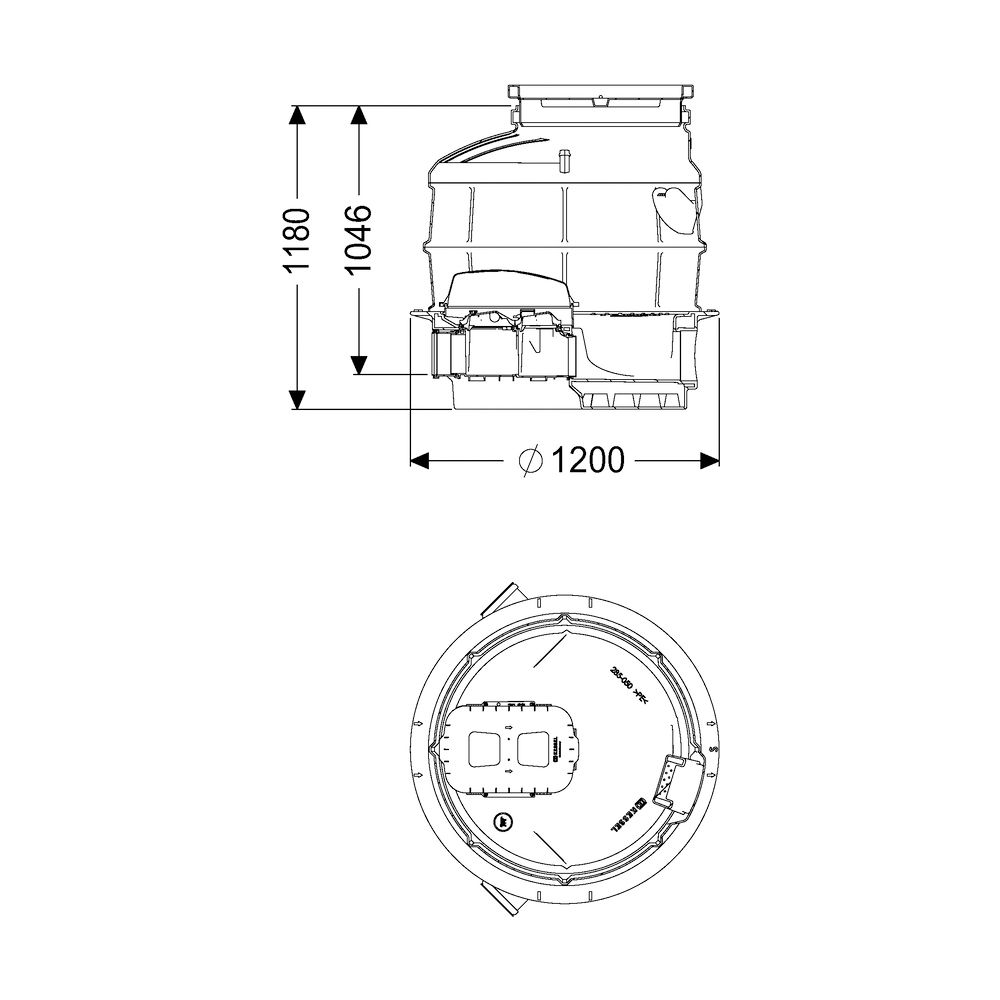

Technische Daten

• Schachthöhe: 1180 mm
• Lichte Weite Behälter (LW): 1000 mm
• Lichte Weite Einstieg (LW): 600 mm
• Zulauf Nennweite (DN): 150 mm
• Zulauf Anzahl: 3
• Auslauf Nennweite (DN): 150 mm
• Auslauf Anzahl: 1
• Einbautiefe: 1230 - 1460 mm
• Abwasserart: fäkalienhaltig
• Zulassung: Z-42.1-333

Der KESSEL Rückstauschacht LW 1000 bietet eine robuste und flexible Lösung für die Ableitung von fäkalienhaltigem Abwasser. Mit einer Schachthöhe von 1180 mm, drei Zuläufen und einem Auslauf DN 150 ist er für vielfältige Einbausituationen geeignet und stellt durch seine wasserdichte Bauweise eine sichere Funktion auch bei aggressivem Abwasser sicher.
