Kessel Staufix FKA Rückstauautomat, Schaltgerät Comfort, Bodenplatte befliesbar

Der Kessel Staufix FKA Rückstauautomat mit Schaltgerät Comfort ist eine Premium-Lösung für den zuverlässigen Schutz vor Rückstau von fäkalienhaltigem und fäkalienfreiem Abwasser. Er ist für den Einbau in die Bodenplatte konzipiert und verfügt über eine befliesbare Abdeckplatte mit Lock & Lift Verriegelung. Dieses System bietet ein motorisches Verschlusssystem sowie einen handverriegelbaren Notverschluss und ist nach EN 13564 als Rückstauschutz Typ 3 klassifiziert.

Wie funktioniert der automatische Rückstauschutz?

Der Staufix FKA ist mit einem motorischen Verschlusssystem ausgestattet, das bei Rückstau automatisch schließt. Dies stellt einen effektiven Schutz vor eindringendem Abwasser sicher. Ergänzend dazu ist ein zweites Verschlusssystem als handverriegelbarer Notverschluss vorhanden, der bei Bedarf manuell aktiviert werden kann. Der Rückstauautomat entspricht der Norm EN 13564 und ist als Rückstauschutz Typ 3 klassifiziert. Er ist zudem für fäkalienhaltiges Abwasser nach DIN 1986-100 geeignet.

Welche Funktionen bietet das Schaltgerät Comfort?

Die Steuerung des Rückstauautomaten erfolgt über das anwenderfreundliche Schaltgerät Comfort. Dieses Gerät nutzt eine optische Sonde zur Niveauerfassung und ist mit einem optischen Alarmgeber ausgestattet. Es ermöglicht die optionale Einbindung in die Gebäudeleittechnik (GLT/GA) über einen potentialfreien Kontakt. Zudem können Alarm- und Sammelstörmeldungen über eine integrierte GSM-Schnittstelle ausgegeben werden. Eine USB-Schnittstelle, eine Logbuchfunktion, eine mehrzeilige Displayanzeige sowie eine Batteriepufferung für den Betrieb sind ebenfalls vorhanden. Das Schaltgerät verfügt über ein Selbstdiagnosesystem (SDS) und eine Schutzart von IP 54. Die Betriebsspannung beträgt 230 V bei einer Netzfrequenz von 50 Hz, und die Netzanschlussleitung des Schaltgeräts hat eine Länge von 1,4 m.

Konstruktion und Einbau des Rückstauautomaten

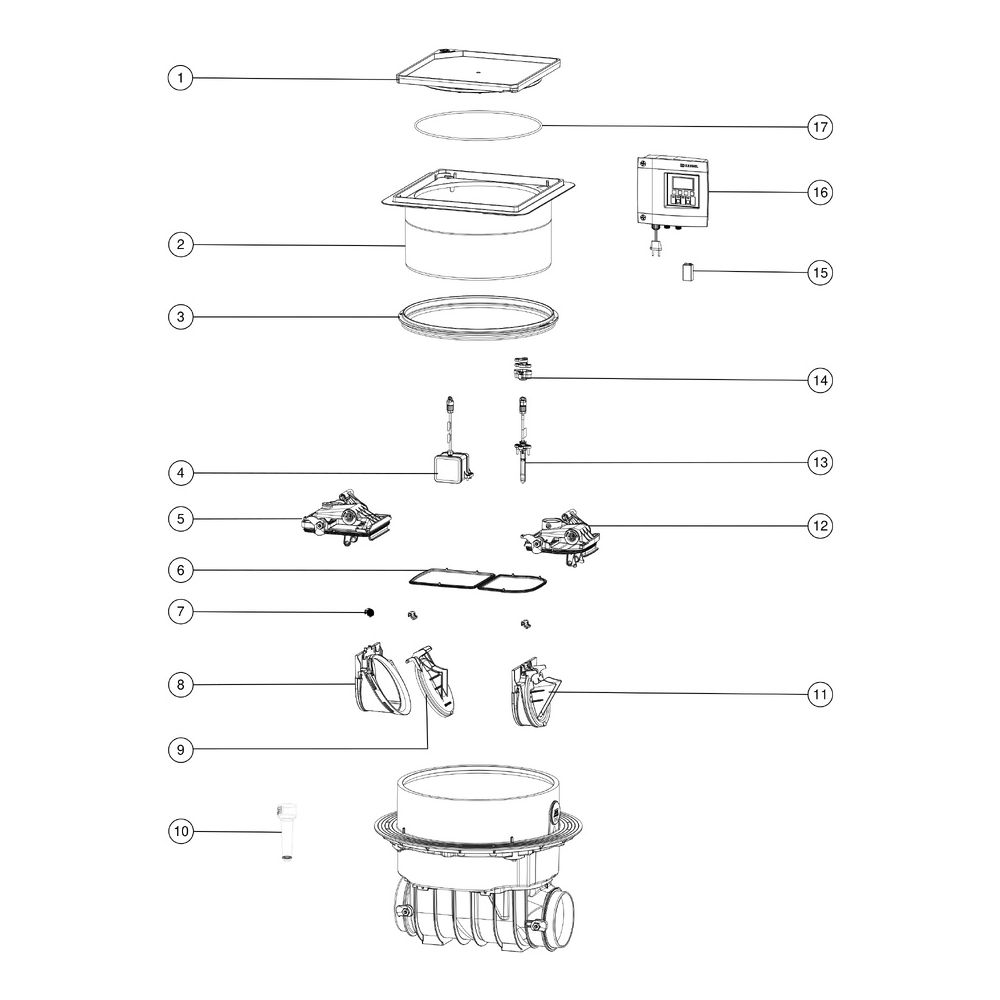

Der Kessel Staufix FKA ist für den Einbau in die Bodenplatte vorgesehen und wird als Modulbausatz zur bauseitigen Montage geliefert. Die Einbautiefe ist teleskopisch von 516 mm bis 669 mm höhenverstellbar. Die Abdeckplatte aus schwarzem Kunststoff ist befliesbar und verfügt über eine Lock & Lift Verriegelung. Sie ist tagwasserdicht und für eine Bodenbelaghöhe von maximal 16 mm geeignet, mit einer Belastungsklasse von L 15 nach EN 1253-1. Die Grundwasserbeständigkeit ab Unterkante Bodenteil beträgt 3000 mm. Das Aussparungsmaß für die Bodenplatte beträgt 750 mm in Breite und Länge, bei einem Gefällesprung von 9 mm. Der Motor vom Typ KSM 140 und die Sonde sind mit der Schutzart IP 68 (3m/48h) ausgeführt, die Kabellänge des Motors beträgt 5 m.

Erweiterungsmöglichkeiten des Systems

Das modulare Kessel-Baukastensystem ermöglicht eine flexible Anpassung und Erweiterung. Bestehende Anlagen können problemlos zu einer Rückstaupumpanlage Pumpfix F umgerüstet werden, was eine zukunftssichere Lösung darstellt.

Technische Daten

• Abwasserart: fäkalienhaltig
• Rückstauschutz: Typ 3
• Norm: EN 13564
• Einbausituation: Einbau in die Bodenplatte
• Einbautiefe: 516 - 669 mm
• Belastungsklasse: L 15 (EN 1253-1)
• Schutzart Motor: IP 68 (3m/48h)
• Schutzart Schaltgerät: IP 54
• Betriebsspannung: 230 V
• Gewicht netto: 16,1 kg

Der Kessel Staufix FKA Rückstauautomat mit Schaltgerät Comfort bietet eine umfassende und sichere Lösung für den Rückstauschutz von fäkalienhaltigem Abwasser. Mit seinem motorischen Verschlusssystem, dem Notverschluss und der intelligenten Steuerung inklusive Batteriepufferung und GLT-Anschlussmöglichkeiten erfüllt er höchste Anforderungen an Funktionalität und Zuverlässigkeit. Die robuste Bauweise für den Einbau in die Bodenplatte und die Belastungsklasse L 15 ermöglichen eine langlebige und flexible Anwendung.
