Kessel Aqualift F Hebeanlage Duo Standard 400V, SPF 3000-S1, Schieber aus Kunststoff

Die Kessel Aqualift F Hebeanlage Duo Standard 400V, ausgestattet mit zwei SPF 3000-S1 Pumpen und einem Schieber aus Kunststoff, ist eine leistungsstarke Doppelanlage für die zuverlässige Förderung von fäkalienhaltigem und fäkalienfreiem Abwasser. Sie ist für die freie Aufstellung konzipiert und verfügt über zwei überflutbare Pumpen sowie einen integrierten Rückflussverhinderer. Mit einer maximalen Förderhöhe von 16 Metern und einer Bauhöhe von 788 mm bietet sie eine effiziente Lösung für anspruchsvolle Entwässerungsaufgaben.

Welche Funktionen bietet die Kessel Aqualift F Duo Hebeanlage?

Die Hebeanlage ist für die zuverlässige Entsorgung von fäkalienhaltigem und fäkalienfreiem Abwasser konzipiert. Sie verfügt über zwei überflutbare Pumpen und einen integrierten Rückflussverhinderer, der einen sicheren Betrieb ermöglicht. Eine Schalldämmmatte trägt zur Reduzierung von Betriebsgeräuschen bei, während Haltewinkel eine Auftriebssicherung ermöglichen. Die Absperreinrichtung ist als Schieber aus Kunststoff ausgeführt.

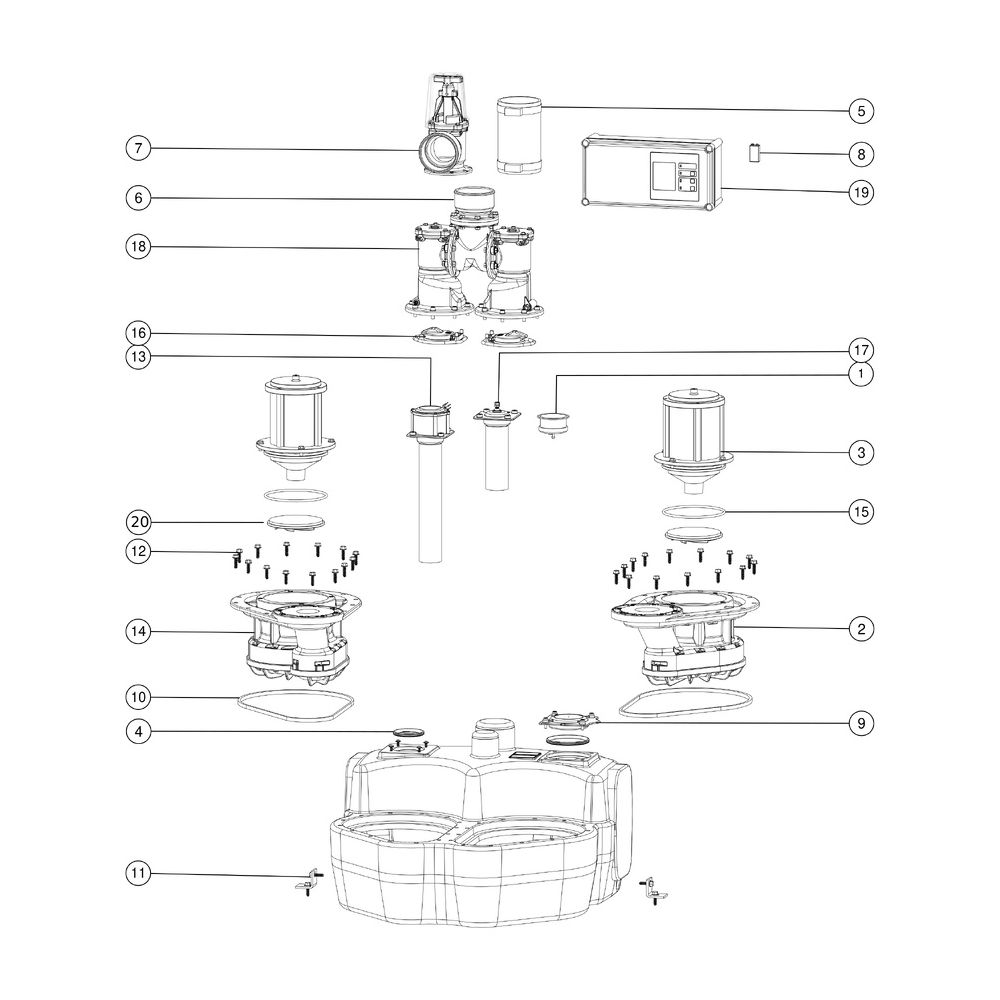

Wie ist die Kessel Aqualift F Duo Hebeanlage aufgebaut?

Der Sammelbehälter der Hebeanlage besteht aus dauerhaft beständigem Polyethylen (PE) und bietet universale Anschlussmöglichkeiten. Eine verschraubte Reinigungsöffnung erleichtert die Wartung. Die Anlage ist für die freie Aufstellung vorgesehen und entspricht der Norm EN 12050-1. Der Druckabgang ist waagrecht ausgeführt, und die Anlage wird installationsfertig geliefert, wobei elektrische Komponenten und Verbindungsteile bauseits anzuschließen sind. Das Behältervolumen beträgt 120 Liter bei einem Nutzvolumen von 50 Litern.

Welche Leistungsmerkmale zeichnen die Pumpen aus?

Die beiden Pumpen des Typs SPF 3000-S1 sind für den Dauerbetrieb (S1) ausgelegt und bieten eine maximale Förderleistung von 47 m³/h bei einer maximalen Förderhöhe von 16 Metern. Jede Pumpe hat eine Leistungsaufnahme (P1) von 3,2 kW und eine Leistungsabgabe (P2) von 2,7 kW. Der freie Kugeldurchgang beträgt 40 mm, was die Förderung von Abwasser mit Feststoffen ermöglicht. Die Pumpen sind nach Schutzart IP 68 (3m/48h) geschützt und verfügen über eine integrierte Temperaturüberwachung. Die maximale Förderguttemperatur beträgt 40 °C. Das Pumpengehäuse ist aus Gusseisen gefertigt.

Welche Steuerungsmöglichkeiten und Sicherheitsmerkmale sind vorhanden?

Die Steuerung der Hebeanlage erfolgt über ein Standard-Schaltgerät mit Schutzart IP 54. Es umfasst einen Motorschutzschalter und einen Alarmgeber in Form eines Tauchrohrs. Die Niveauerfassung erfolgt pneumatisch mittels Tauchrohr mit Druckwächter. Das Schaltgerät bietet zudem eine Logbuchfunktion, Batteriepufferung und ein Selbstdiagnosesystem (SDS). Ein potentialfreier Kontakt ist ebenfalls vorhanden, und die Betriebsspannung beträgt 400 V bei einer Netzfrequenz von 50 Hz. Die Anschlussleitungen der Pumpen sind 5 Meter lang und vom Typ H07RN-F 7G 1,5 mm².

Welche Anschluss- und Einbaumaße sind für die Installation relevant?

Die Hebeanlage ist für die freie Aufstellung konzipiert und verfügt über zwei Einlassöffnungen mit einem Nenndurchmesser von DN 100 (Rohraußendurchmesser 110 mm) sowie einen Entlüftungsanschluss DN 70. Der Druckabgang ist waagrecht ausgeführt mit DN 100 (Rohraußendurchmesser 110 mm). Die maximale Anbohrung für Zuläufe beträgt DN 150. Die Abstände vom Behälterboden betragen 245 mm für die Rohrsohle des Zulaufs, 300 mm für die Rohrmitte des Zulaufs und 590 mm für die Rohrmitte des Auslaufs. Die Abmessungen der Anlage betragen 773 mm Länge, 780 mm Breite und 788 mm Höhe. Das Nettogewicht der Anlage liegt bei 58,83 kg.

Technische Daten

• Anlagenart: Doppelanlage
• Abwasserart: fäkalienhaltig
• Behältervolumen: 120 l
• Nutzvolumen: 50 l
• Anzahl Pumpen: 2
• Leistung P1 pro Motor: 3,2 kW
• Max. Förderhöhe: 16 m
• Max. Förderleistung: 47 m³/h
• Betriebsspannung: 400 V
• Schutzart Pumpe: IP 68

Die Kessel Aqualift F Hebeanlage Duo Standard 400V bietet eine robuste Bauweise und hohe Förderleistung für die Abwasserentsorgung. Mit zwei leistungsstarken SPF 3000-S1 Pumpen, die jeweils 3,2 kW Leistung aufnehmen und eine maximale Förderhöhe von 16 Metern erreichen, ist sie für anspruchsvolle Aufgaben gerüstet. Der widerstandsfähige PE-Behälter mit 120 Litern Volumen und das intelligente Standard-Schaltgerät mit Selbstdiagnosesystem stellen einen sicheren und wartungsfreundlichen Betrieb sicher.
