Kessel Aqualift F Hebeanlage Duo Comfort 400V, SPF 3000-S1, ohne Schieber

Die Kessel Aqualift F Hebeanlage Duo Comfort 400V, SPF 3000-S1, ist eine leistungsstarke Doppelanlage für fäkalienhaltiges und fäkalienfreies Abwasser. Ausgestattet mit zwei überflutbaren SPF 3000-S1 Pumpen und einem Rückflussverhinderer, bietet sie eine maximale Förderhöhe von 16 m und eine Förderleistung von bis zu 47 m³/h. Die Absperreinrichtung ist ohne Schieber ausgeführt. Diese Hebeanlage ist für die freie Aufstellung konzipiert und erfüllt die Norm EN 12050-1.

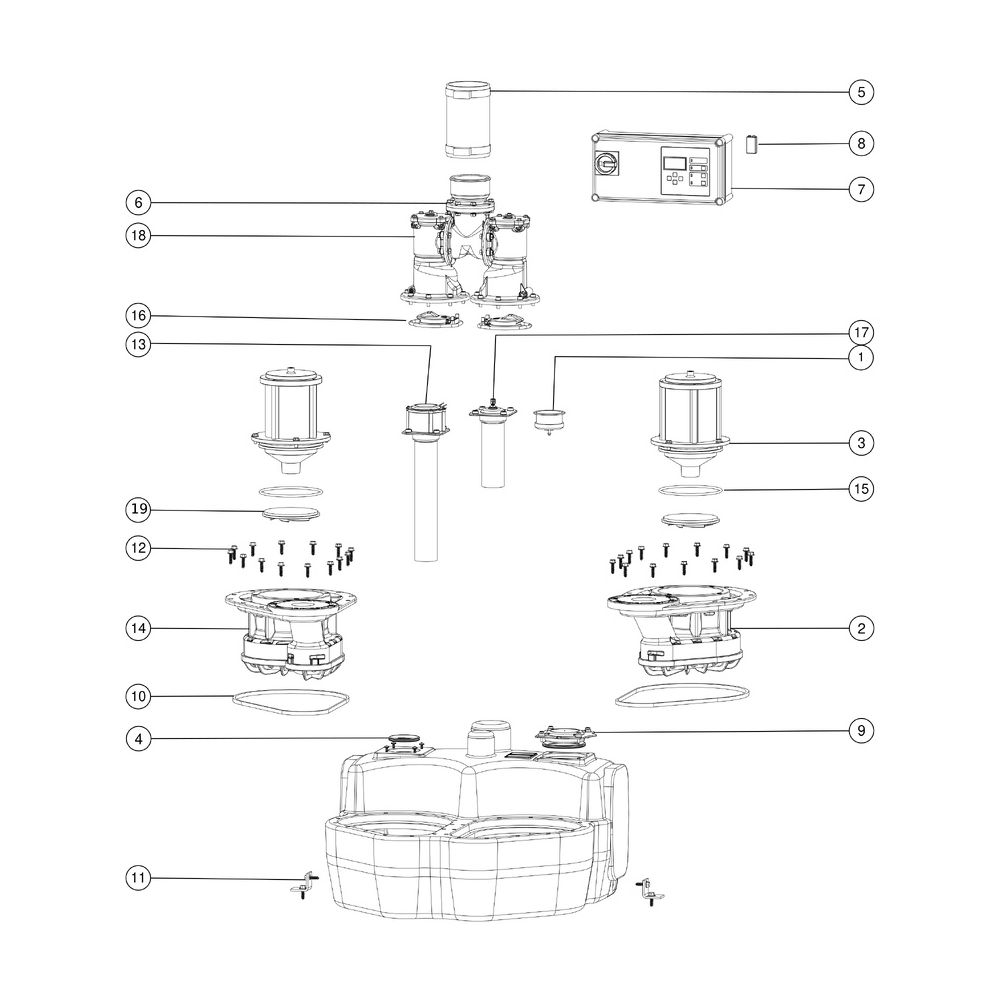

Wie ist die Kessel Aqualift F Duo Comfort Hebeanlage konstruiert?

Der Sammelbehälter der Kessel Aqualift F Duo Comfort Hebeanlage besteht aus dauerhaft beständigem Kunststoff (PE), was eine lange Lebensdauer sicherstellt. Er bietet universale Anschlussmöglichkeiten und verfügt über eine verschraubte Reinigungsöffnung. Der Druckabgang ist senkrecht ausgeführt und hat einen Nenndurchmesser von DN 100 (Außendurchmesser 110 mm). Die Anlage ist in schwarzer Farbe gehalten und entspricht der Norm EN 12050-1. Zur Auftriebssicherung sind Haltewinkel vorhanden, und eine Schalldämmmatte trägt zur Reduzierung von Betriebsgeräuschen bei.

Welche Pumpentechnik und Leistungsmerkmale bietet die Anlage?

Die Hebeanlage ist mit zwei überflutbaren SPF 3000-S1 Pumpen ausgestattet, die für den Dauerbetrieb (Betriebsart S1) ausgelegt sind. Jede Pumpe verfügt über eine Motorleistung (P1) von 3,2 kW und eine Ausgangsleistung (P2) von 2,7 kW bei einer Drehzahl von 2890 U/min. Die Pumpen sind für eine maximale Förderhöhe von 16 Metern und eine maximale Förderleistung von 47 m³/h konzipiert. Ein freier Kugeldurchgang von 40 mm ermöglicht den Transport von fäkalienhaltigem Abwasser. Die Pumpen sind mit einer integrierten Temperaturüberwachung versehen und nach Schutzart IP 68 (3m/48h) geschützt, was den Betrieb bei einer Förderguttemperatur von bis zu 40 °C sicherstellt. Der Laufradtyp ist ein Freistromrad.

Wie erfolgt die Steuerung und Überwachung der Hebeanlage?

Die Steuerung der Hebeanlage erfolgt über das Schaltgerät Comfort, das mit einem Motorschutzschalter ausgestattet ist und eine Schutzart von IP 54 aufweist. Die Niveauerfassung geschieht pneumatisch mittels Tauchrohr mit Druckwächter, ergänzt durch einen Alarmgeber. Das Schaltgerät bietet eine mehrzeilige Displayanzeige, eine Logbuchfunktion, eine GSM-Schnittstelle und eine Batteriepufferung, die den Betrieb des Alarmsystems auch bei Stromausfall ermöglicht. Ein Selbstdiagnosesystem (SDS) unterstützt die Überwachung des Anlagenzustands. Zudem ist ein potentialfreier Schaltkontakt vorhanden, der eine einfache Einbindung in übergeordnete Steuerungssysteme ermöglicht. Die Betriebsspannung beträgt 400 V bei einer Netzfrequenz von 50 Hz.

Welche Anschluss- und Einbaueigenschaften sind zu beachten?

Die Kessel Aqualift F Hebeanlage ist für die freie Aufstellung konzipiert und wird installationsfertig geliefert, wobei elektrische Komponenten und Verbindungsteile bauseits anzuschließen sind. Der Anschluss der Einlassseite erfolgt über Rohrenden mit zwei Einlassöffnungen (DN 100 / DA 110 mm). Der Druckabgang ist senkrecht ausgeführt. Ein Entlüftungsanschluss mit DN 70 ist vorhanden. Die Anlage ist nicht für den Außeneinsatz geeignet und entspricht der Schutzklasse I sowie der Isolationsklasse F.

Technische Daten

• Abwasserart: fäkalienhaltig und fäkalienfrei
• Behältervolumen: 120 l
• Nutzvolumen: 50 l
• Anzahl Pumpen: 2
• Leistung P1 pro Pumpe: 3,2 kW
• Max. Förderhöhe: 16 m
• Max. Förderleistung: 47 m³/h
• Freier Kugeldurchgang: 40 mm
• Betriebsspannung: 400 V
• Schutzart Pumpe: IP 68 (3m/48h)

Die Kessel Aqualift F Hebeanlage Duo Comfort 400V, SPF 3000-S1, ist eine robuste und effiziente Doppelanlage für die Abwasserentsorgung. Mit zwei leistungsstarken SPF 3000-S1 Pumpen, die jeweils 3,2 kW Leistung bieten und eine maximale Förderhöhe von 16 Metern erreichen, bewältigt sie anspruchsvolle Aufgaben zuverlässig. Das intelligente Comfort Schaltgerät mit umfangreichen Überwachungs- und Kommunikationsfunktionen rundet das Profil dieser Hebeanlage ab und macht sie zu einer vielseitigen Lösung für private und gewerbliche Anwendungen.
