Kessel Hebeanlage Aqualift F XL, 200L Duo 400V, SPF 3000-S1, max. Förderhöhe 16m, Schieber aus Guss

Die Kessel Aqualift F Hebeanlage XL, 200l Duo 400V, SPF 3000-S1 mit Schieber aus Guss ist eine leistungsstarke Doppelanlage zur Förderung von fäkalienhaltigem und fäkalienfreiem Abwasser. Sie verfügt über zwei überflutbare Pumpen, einen robusten Kunststoff-Sammelbehälter mit 200 Litern Volumen sowie eine integrierte Absperreinrichtung aus Guss. Die Hebeanlage eignet sich für die freie Aufstellung und ist installationsfertig vorbereitet, wobei elektrische Komponenten und Verbindungsteile bauseits anzuschließen sind.

Wie ist die Hebeanlage konstruiert und welche Materialien werden verwendet?

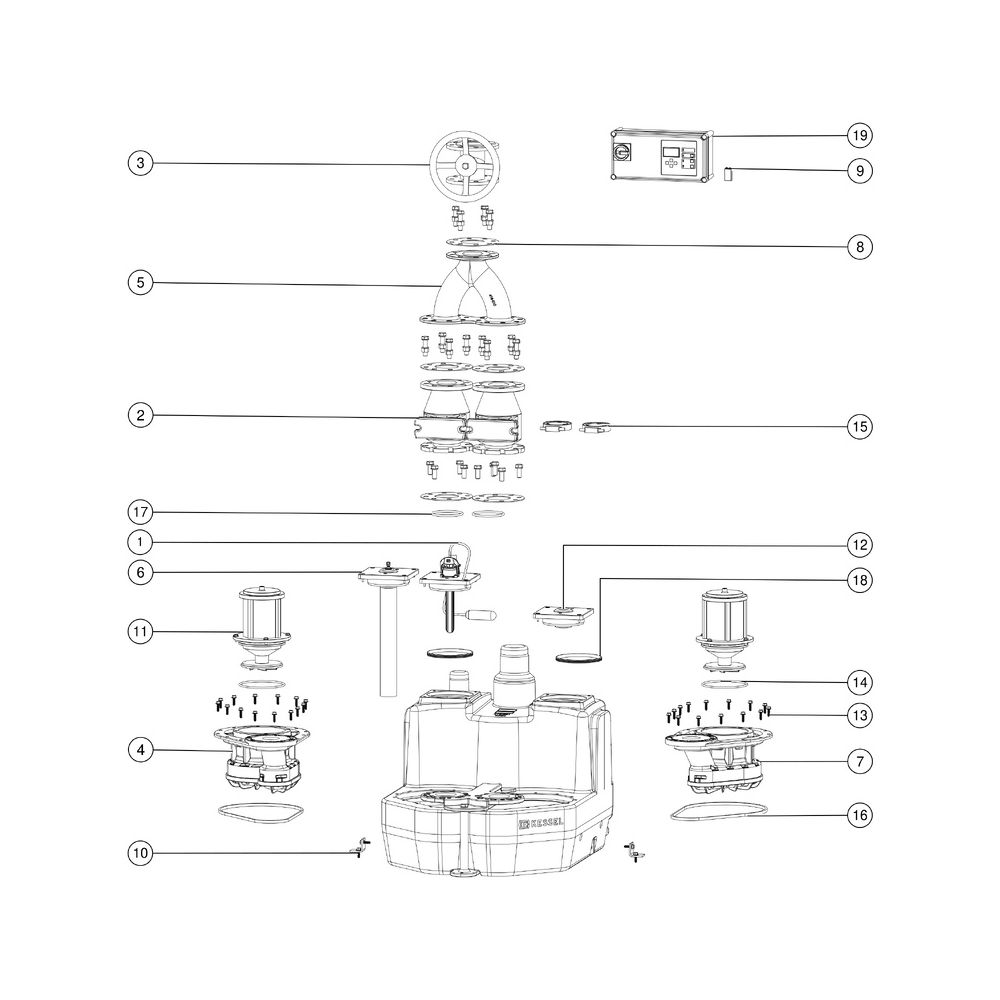

Die Anlage besteht aus einem langlebigen Sammelbehälter aus beständigem Polyethylen (PE) mit einem Nutzvolumen von 120 Litern und einem Gesamtbehältervolumen von 200 Litern. Der Druckabgang ist senkrecht ausgeführt mit einem Nenndurchmesser von DN 80 (Außendurchmesser 90 mm). Die Absperreinrichtung ist als Schieber aus Guss ausgeführt, was für hohe Stabilität und Langlebigkeit sorgt. Für die Auftriebssicherung sind Haltewinkel vorhanden, und eine Schalldämmmatte sorgt für eine reduzierte Geräuschentwicklung während des Betriebs.

Welche Pumpentechnik und Leistungsmerkmale bietet die Hebeanlage?

Die Hebeanlage ist mit zwei überflutbaren SPF 3000-S1 Pumpen ausgestattet, die direkt angeschlossen sind. Jede Pumpe verfügt über eine Motorleistung (P1) von 3,2 kW und eine Ausgangsleistung (P2) von 2,7 kW bei einer Drehzahl von 2890 U/min. Die maximale Förderleistung beträgt 47 m³/h bei einer maximalen Förderhöhe von 16 Metern. Die Pumpen sind für eine dauerhafte Förderguttemperatur von bis zu 40 °C ausgelegt und besitzen einen freien Kugeldurchgang von 40 mm. Die Schutzart der Pumpen ist IP 68 (3 m/48 h), die Isolationsklasse F und die Schutzklasse I.

Wie ist die Steuerung und Überwachung der Hebeanlage ausgelegt?

Die Steuerung erfolgt über ein Comfort-Schaltgerät mit Motorschutzschalter und integriertem Selbstdiagnosesystem (SDS). Die Niveauerfassung erfolgt pneumatisch über ein Tauchrohr, das auch als Alarmgeber dient. Das Schaltgerät ist nach Schutzart IP 54 ausgeführt und verfügt über eine mehrzeilige Displayanzeige, Logbuchfunktion, Batteriepufferung sowie eine GSM-Schnittstelle für Fernkommunikation. Ein potentialfreier Schaltkontakt ist ebenfalls vorhanden, um externe Alarm- oder Steuerungssysteme anzubinden.

Welche Anschlussmöglichkeiten und Einbausituationen sind vorgesehen?

Die Hebeanlage ist für die freie Aufstellung konzipiert und verfügt über einen Zulauf mit einem Nenndurchmesser von DN 100 (Außendurchmesser 110 mm) und einer maximalen Anbohrung von DN 200. Der Anschluss für eine Handmembranpumpe ist mit DN 32 ausgeführt, und ein Entlüftungsanschluss mit DN 70 ist vorhanden. Die elektrische Anschlussleitung der Pumpen ist 5 Meter lang und vom Typ H07RN-F 7G 1,5 mm². Die Anlage ist für den Betrieb mit 400 V ausgelegt und wird installationsfertig geliefert, wobei die elektrischen Komponenten und Verbindungsteile bauseits anzuschließen sind.

Technische Daten

• Behältervolumen: 200 l
• Nutzvolumen: 120 l
• Anzahl Pumpen: 2
• Motorleistung (P1) pro Pumpe: 3,2 kW
• Maximale Förderleistung: 47 m³/h
• Maximale Förderhöhe: 16 m
• Drehzahl: 2890 U/min
• Freier Kugeldurchgang: 40 mm
• Druckabgang: senkrecht, DN 80 (Außendurchmesser 90 mm)
• Schutzart Pumpe: IP 68

Die Kessel Hebeanlage Aqualift F XL 200 l Duo mit SPF 3000-S1 Pumpen und Guss-Schieber bietet eine robuste und leistungsfähige Lösung für die Förderung von fäkalienhaltigem Abwasser. Mit einer Motorleistung von 3,2 kW pro Pumpe, einer maximalen Förderhöhe von 16 Metern und einem großen Behältervolumen von 200 Litern ist sie für anspruchsvolle Anwendungen geeignet und stellt eine zuverlässige und effiziente Abwasserentsorgung sicher.
