Kessel WU-Einbauset, d 40mm, für Bauunternehmer, 83077

Das Kessel WU-Einbauset mit einem Außendurchmesser von 40 mm ist speziell für Bauunternehmer konzipiert. Es dient der fachgerechten Integration von KESSEL-Hebeanlagen der Serien Aqualift Compact und Rückstauhebeanlagen Ecolift in WU-Betonplatten. Dieses Set ermöglicht eine flexible Verlängerung und eine sichere Abdichtung im Bereich der Druckleitungen und Entlüftungsanschlüsse.

Für welche KESSEL-Anlagen ist das Einbauset geeignet?

Das WU-Einbauset ist für die Verwendung mit KESSEL-Hebeanlagen Aqualift Compact und Rückstauhebeanlagen Ecolift vorgesehen. Es ermöglicht den sicheren Verbau dieser Anlagen in wasserundlässigen Betonplatten. Bei der Installation mit einer Aqualift S Anlage ist bauseitig ein Anbohren erforderlich, um die Kompatibilität sicherzustellen.

Welche Komponenten sind im Einbauset enthalten?

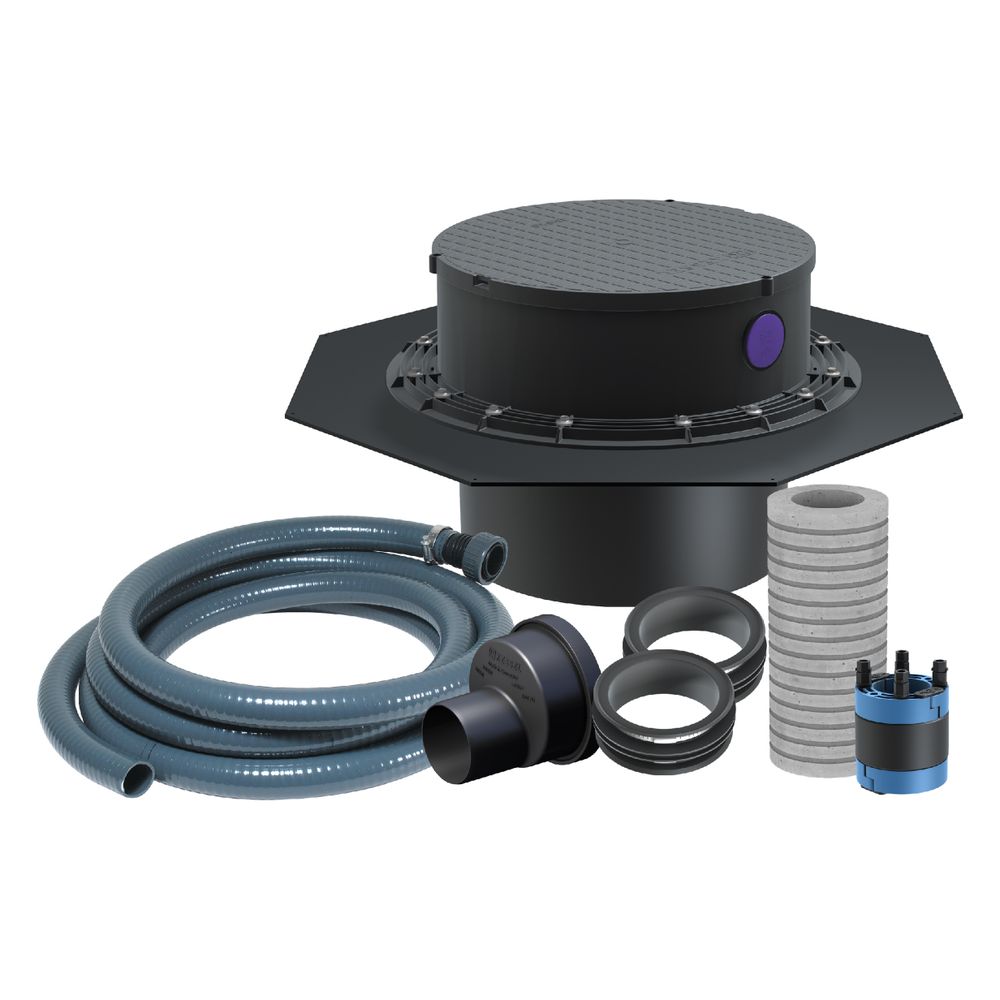

Das Set umfasst ein Verlängerungsstück zur Verlängerung um maximal 360 mm, das mit einer verschraubten elastomeren Sperrbahn aus NK/SBR ausgestattet ist. Weiterhin sind eine Dichtung für das Aufsatzstück, eine Bauzeitschutzabdeckung aus Kunststoff, ein mittiger WU-Flansch des Systems 400, ein Druckleitungsset, ein Mauerkragen mit DN 100, ein Futterrohr inklusive Ringraumdichtung für den Druckschlauch DN 32 sowie ein Übergangsstück für die Entlüftungsleitung mit DN 70/100 enthalten.

Wie unterstützt das Einbauset die Installation?

Das Einbauset ermöglicht eine sichere und dichte Verbindung der Druckleitungen und Entlüftungsanschlüsse bei Hebeanlagen. Die elastomere Sperrbahn und die Ringraumdichtung tragen zu einer zuverlässigen Abdichtung gegen eindringendes Wasser und Feuchtigkeit bei. Der Mauerkragen und das Futterrohr erleichtern die Montage in WU-Betonplatten und stellen eine stabile Befestigung der Leitungen sicher.

Technische Daten

• Außendurchmesser (DA): 40 mm
• Futterrohr: inkl. Ringraumdichtung für Druckschlauch DN 32
• Verlängerungsstück: mittiger WU-Flansch System 400
• Maximale Verlängerung: 360 mm
• Mauerkragen (DN): 100
• Druckleitungsset (DN): 32
• Übergangsstück (DN): 70/100
• Gewicht: 21,16 kg

Das Kessel WU-Einbauset mit einem Außendurchmesser von 40 mm bietet eine umfassende Lösung für die sichere und dichte Integration von KESSEL-Hebeanlagen und Rückstauhebeanlagen in WU-Betonplatten. Mit seinen präzisen Komponenten wie dem flexiblen Verlängerungsstück, dem Druckleitungsset DN 32 und dem Futterrohr mit Ringraumdichtung wird eine zuverlässige und fachgerechte Installation ermöglicht.
