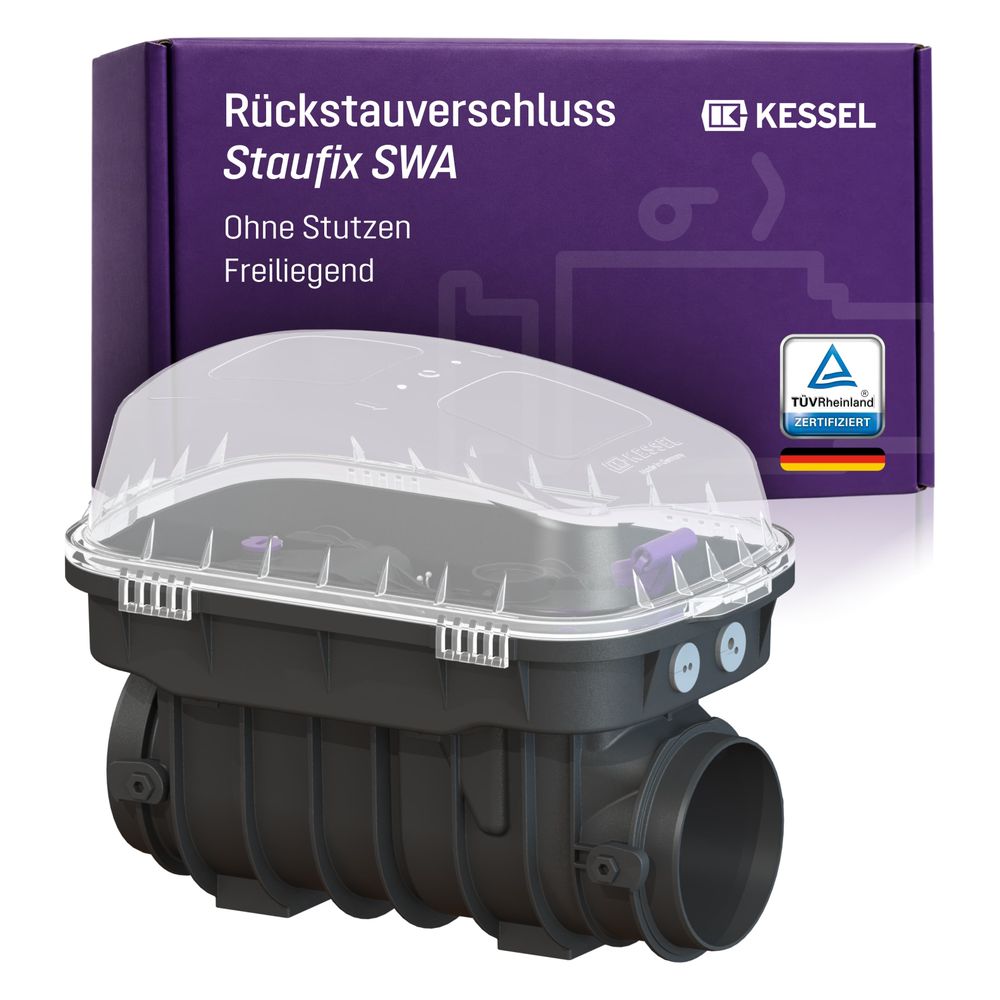

Kessel Staufix Rückstauverschluss SWA Typ 2, freiliegend

Der Kessel Staufix Rückstauverschluss SWA Typ 2 ist eine Premium-Lösung für freiliegende Abwasserleitungen, die fäkalienfreies Abwasser führen. Ausgestattet mit zwei mechanischen Rückstauklappen, die bei Rückstau selbsttätig schließen, bietet er zuverlässigen Schutz vor Rückfluss. Eine der Klappen dient zusätzlich als handverriegelbarer Notverschluss. Das modulare KESSEL-Baukastensystem ermöglicht eine flexible Anpassung und Umrüstung bestehender Anlagen.

Wie schützt der Kessel Staufix SWA vor Rückstau?

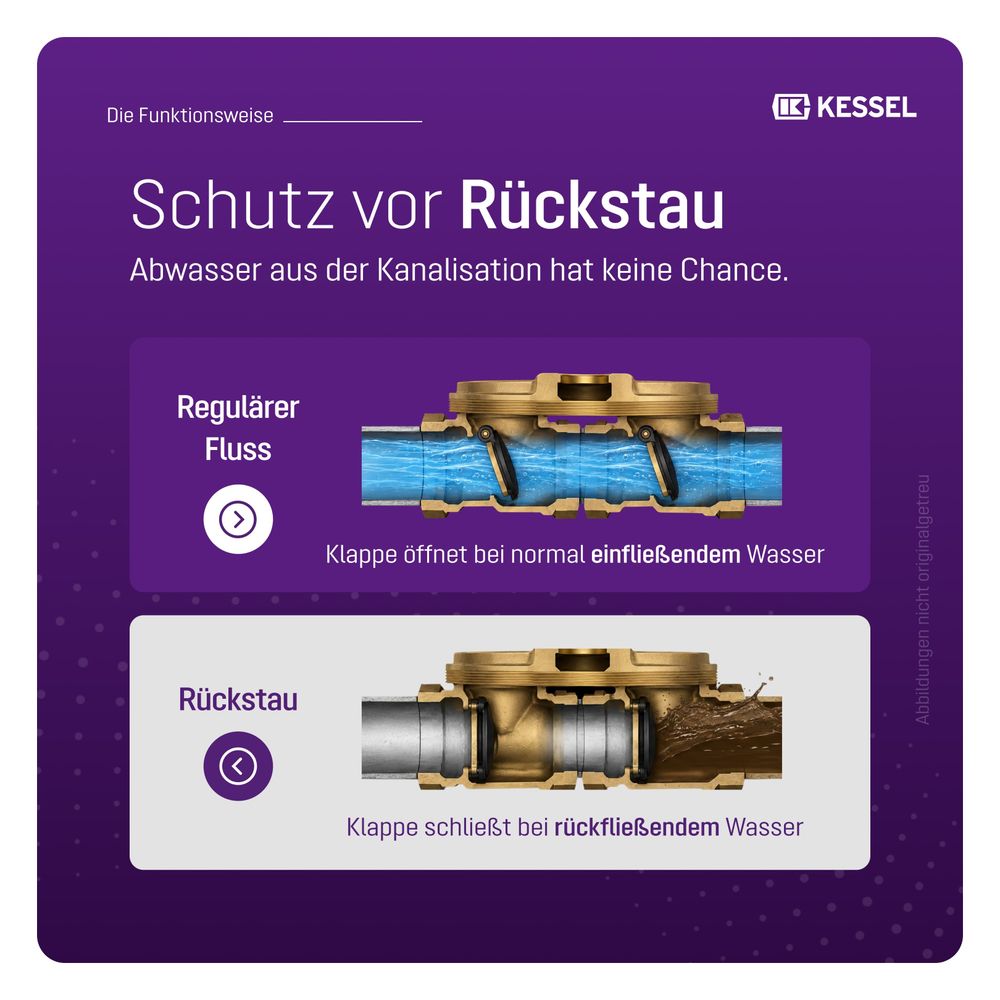

Der Rückstauverschluss arbeitet mit zwei unabhängigen mechanischen Klappen, die bei einem Rückstauereignis automatisch schließen und so das Zurückfließen von fäkalienfreiem Abwasser verhindern. Eine Klappe ist zusätzlich als Notverschluss manuell verriegelbar, um bei Bedarf eine sichere Sperrung zu ermöglichen. Diese doppelte Absicherung entspricht dem Rückstauschutz Typ 2 nach Norm EN 13564.

Für welche Abwasserleitungen ist der Rückstauverschluss geeignet?

Der Staufix SWA ist speziell für freiliegende Abwasserleitungen konzipiert und eignet sich ausschließlich für fäkalienfreies Abwasser. Er ist nicht für fäkalienhaltiges Abwasser nach DIN 1986-100 geeignet. Der Einsatzbereich liegt über Wasser, wo ein zuverlässiger Rückstauschutz erforderlich ist.

Welche Konstruktionsmerkmale zeichnen das Produkt aus?

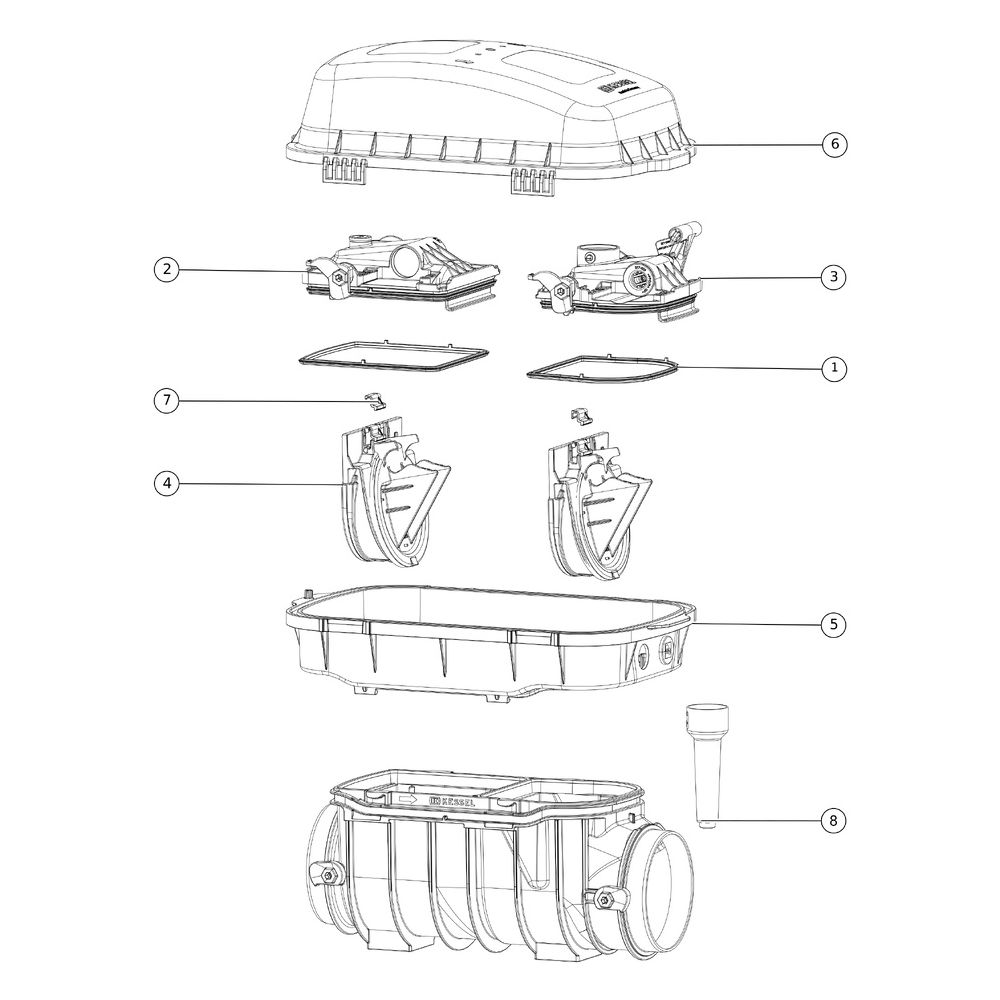

Der Rückstauverschluss wird als Modulbausatz zur bauseitigen Montage geliefert und ist für die Installation in Kunststoffrohren geeignet. Das Gehäuse ist in Schwarz gehalten. Eine transparente Schutzhaube aus Kunststoff schützt die Mechanik und wird über einen Klipverschluss sicher verriegelt. Die Abdeckung hat eine Länge von 542 mm, eine Breite von 350 mm und eine Höhe von 165 mm.

Welche Abmessungen und Gewichte besitzt der Rückstauverschluss?

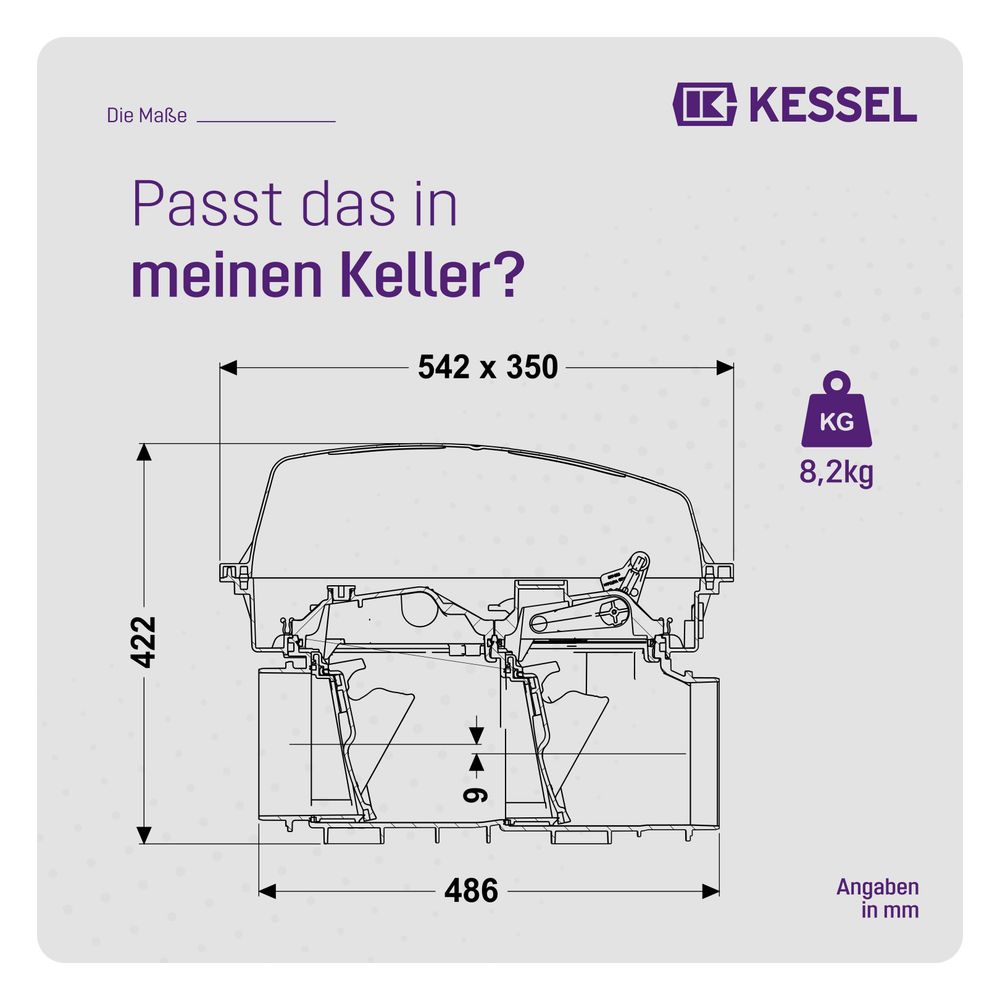

Das Gerät hat eine Länge von 486 mm, eine Breite von 350 mm und eine Höhe von 422 mm. Der Gefällesprung beträgt 9 mm. Das Nettogewicht liegt bei 8,21 kg. Das Bruttogewicht beträgt 9,74 kg.

Welche Erweiterungsmöglichkeiten bietet das modulare System?

Das modulare KESSEL-Baukastensystem erlaubt die einfache Umrüstung bestehender Anlagen zum Premium-Rückstauverschluss Staufix FKA oder zur Rückstaupumpanlage Pumpfix F. Dies ermöglicht eine flexible Anpassung des Rückstauschutzes an veränderte Anforderungen.

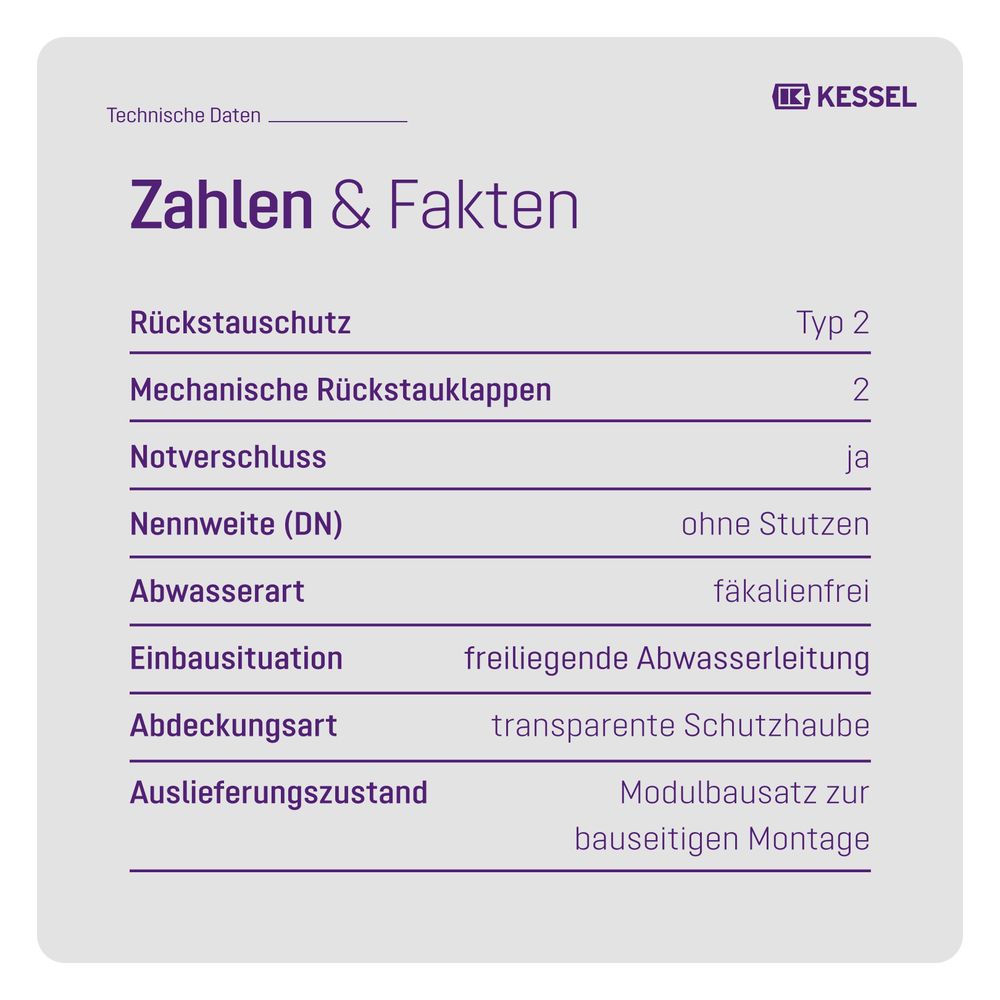

Technische Daten

• Rückstauschutz Typ: 2
• Anzahl mechanische Rückstauklappen: 2
• Notverschluss: Ja
• Abwasserart: Fäkalienfrei
• Einbausituation: Freiliegende Abwasserleitung
• Norm: EN 13564
• Länge: 486 mm
• Breite: 350 mm
• Höhe: 422 mm
• Gefällesprung: 9 mm
• Nettogewicht: 8,21 kg

Der Kessel Staufix Rückstauverschluss SWA Typ 2 bietet mit seinen zwei mechanischen Klappen und der handverriegelbaren Notverschlussfunktion einen zuverlässigen Schutz vor Rückstau von fäkalienfreiem Abwasser. Die robuste Konstruktion und die Abdeckung mit Schutzhaube sorgen für eine sichere und langlebige Installation in freiliegenden Abwasserleitungen. Mit einem Nettogewicht von 8,21 kg und kompakten Abmessungen von 486 mm Länge, 350 mm Breite und 422 mm Höhe ist das Gerät einfach zu montieren und flexibel erweiterbar durch das modulare Baukastensystem.
