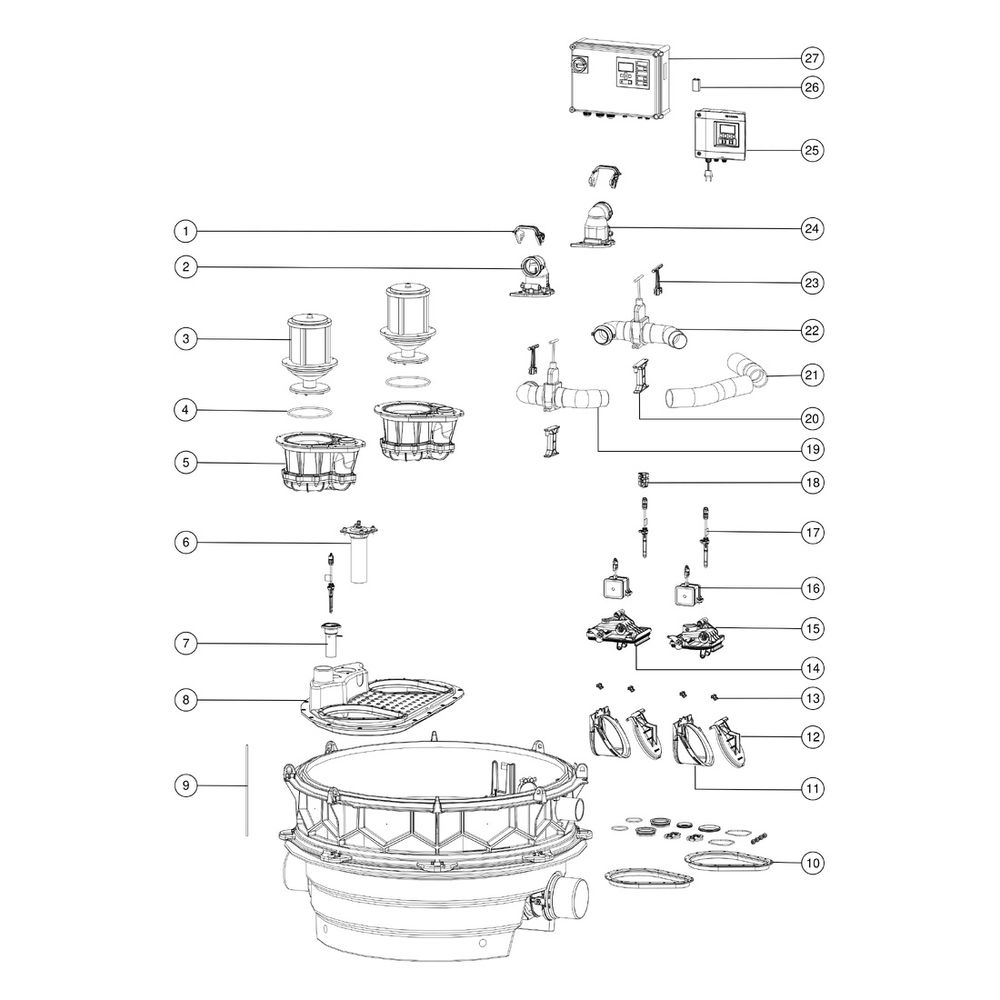

Kessel Ecolift Rückstauhebeanlage XL Duo 400V SPF 3000-S1, 2 motorisierte Klappen

Die Kessel Ecolift Rückstauhebeanlage XL Duo 400V SPF 3000-S1 ist eine leistungsstarke Doppelanlage mit zwei motorisierten Klappen für die zuverlässige Entwässerung von fäkalienhaltigem und fäkalienfreiem Abwasser. Sie ist für die freie Aufstellung konzipiert und bietet mit zwei überflutbaren SPF 3000 Pumpen und einem Schaltgerät Comfort Plus mit Redundanz einen sicheren Rückstauschutz nach Typ 6. Diese Anlage eignet sich ideal für Gebäude mit erhöhtem Rückstau-Risiko, bei denen eine automatische Entwässerung auch bei Rückstau sichergestellt sein muss.

Wie funktioniert die Rückstauhebeanlage Ecolift XL Duo?

Die Anlage ist mit zwei motorischen Verschlusssystemen und einem integrierten Rückflussverhinderer ausgestattet. Im Normalzustand ist der Rohrquerschnitt frei geöffnet, sodass die Entwässerung über das natürliche Gefälle zum Kanal erfolgt. Eine optische Sonde erkennt einen Rückstau, woraufhin die Verschlusssysteme automatisch schließen, um einen freien Durchgang zum Kanal zu unterbinden. Während der Rückstauphase wird das Abwasser über eine Druckleitung, die in einem geschweißten PE-Rohr ausgeführt ist, in den Kanal gefördert. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen abgeschlossenen Pumpenraum. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten.

Welche Pumpenleistung bietet die Anlage?

Die Rückstauhebeanlage ist mit zwei überflutbaren SPF 3000-S1 EcoXL Pumpen ausgestattet, die für den Dauerbetrieb (Betriebsart S1) ausgelegt sind. Jede Pumpe erreicht eine maximale Förderleistung von 36 m³/h und eine maximale Förderhöhe von 17,5 m. Die aufgenommene Motorleistung (P1) pro Motor beträgt 3,2 kW, die Motorausgangsleistung (P2) liegt bei 2,7 kW. Ein Freistromrad mit einem freien Kugeldurchgang von 40 mm ermöglicht die Förderung von fäkalienhaltigem Abwasser. Die Pumpen sind mit der Schutzart IP 68 (3m/48h) klassifiziert und für eine Förderguttemperatur von bis zu 40 °C geeignet.

Welche Steuerungs- und Sicherheitsfunktionen sind vorhanden?

Die Steuerung der Kessel Ecolift XL Duo erfolgt über ein anwenderfreundliches Schaltgerät Comfort Plus mit Redundanz. Es verfügt über eine optische Sonde als Alarmgeber und eine pneumatische Niveauerfassung mittels Tauchrohr. Das Schaltgerät ist mit Schutzart IP 54 ausgeführt und kann optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden. Zudem sind eine GSM-Schnittstelle, USB-Schnittstelle, Logbuchfunktion, ein Selbstdiagnosesystem (SDS) und eine Batteriepufferung integriert, um eine umfassende Überwachung und Steuerung zu ermöglichen. Die Betriebsspannung beträgt 400 V, und die erforderliche Absicherung des Schaltgeräts liegt bei 3 x C 20 A.

Wie ist die Anlage konstruiert und welche Einbaumöglichkeiten gibt es?

Der Sammelbehälter der Kessel Ecolift XL Duo ist aus dauerhaft beständigem Polyethylen (PE) gefertigt und besitzt ein geschlossenes Durchgangsgerinne. Der Druckabgang ist waagrecht mit einem Nenndurchmesser von DN 80 und einem Außendurchmesser von 90 mm ausgeführt. Der Zulauf und Auslauf haben jeweils eine Nennweite von DN 150. Die Anlage ist für eine Grundwasserbeständigkeit ab Unterkante Bodenteil von 3000 mm ausgelegt und besitzt einen Gefällesprung von 15 mm. Die Anlage wird vormontiert zur bauseitigen Endmontage geliefert, wobei Pumpen, Sensorik und das Schaltgerät vor Ort anzuschließen sind. Die Anlage erfüllt die Norm ÖNORM B 2501 und besitzt die Zulassung Z-53.2-493.

Technische Daten

• Anlagenart: Doppelanlage
• Abwasserart: fäkalienhaltig und fäkalienfrei
• Anzahl Pumpen: 2
• Leistung P1 pro Motor: 3,2 kW
• Max. Förderleistung: 36 m³/h
• Max. Förderhöhe: 17,5 m
• Freier Kugeldurchgang: 40 mm
• Behältervolumen: 65 l
• Betriebsspannung: 400 V
• Schutzart Pumpe: IP 68

Die Kessel Ecolift Rückstauhebeanlage XL Duo 400V SPF 3000-S1 ist eine robuste und zuverlässige Lösung für die Abwasserentsorgung, insbesondere bei Rückstaugefahr. Mit ihrer Doppelanlage, den leistungsstarken SPF 3000 Pumpen mit 3,2 kW Leistung pro Motor und der intelligenten Steuerung durch das Comfort Plus Schaltgerät, ermöglicht sie eine sichere und effiziente Förderung von fäkalienhaltigem und fäkalienfreiem Abwasser. Die langlebige Bauweise und die einfache Wartung unterstreichen die Funktionalität dieser Hebeanlage.
