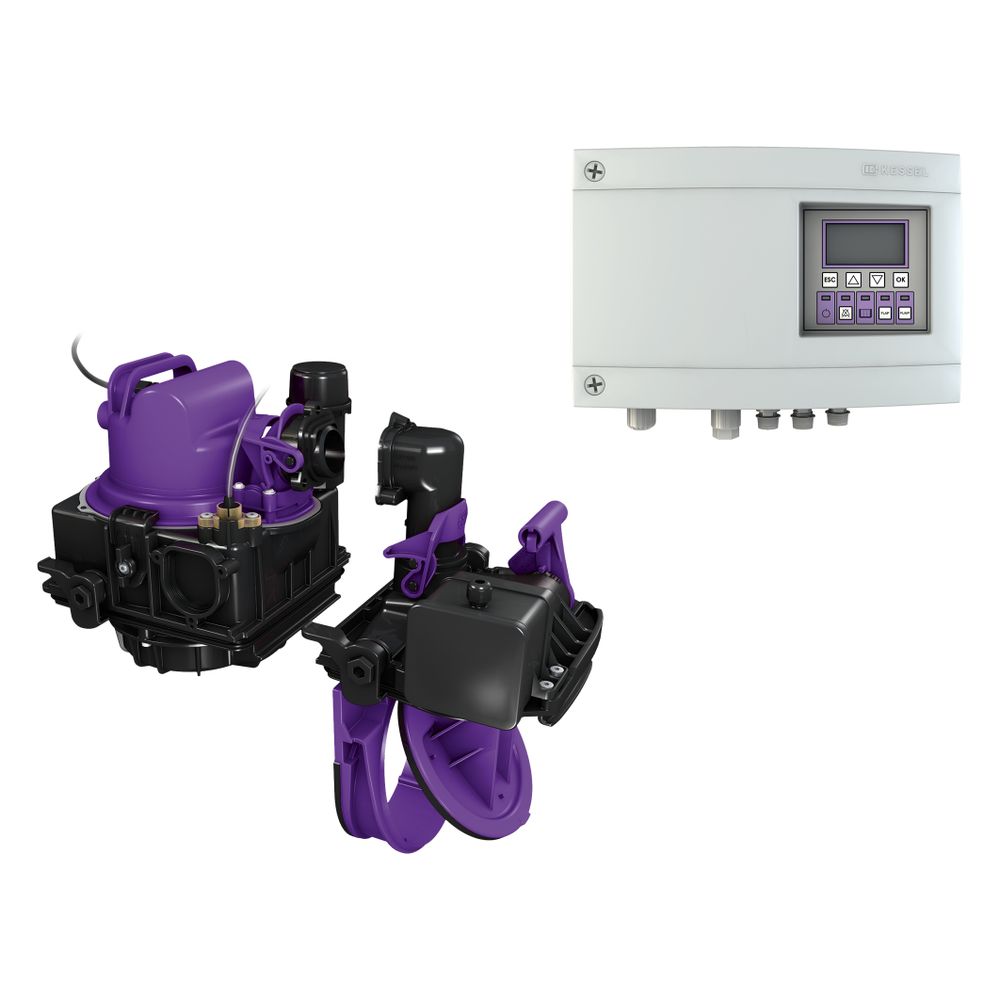

Kessel Pumpfix F Umrüstsatz DN 100-200, ab 01/2011, freiliegend

Der Kessel Pumpfix F Umrüstsatz DN 100-200, ab Baujahr 01/2011, ist eine freiliegende Lösung zur Umrüstung bestehender Rückstausicherungen wie Staufix FKA, Staufix SWA und Controlfix in eine Pumpfix M Rückstaupumpanlage. Er ist mit einer Pumpe und einem motorischen Verschlusssystem ausgestattet und ermöglicht die zuverlässige Entwässerung von fäkalienhaltigem und fäkalienfreiem Abwasser.

Wie funktioniert der Kessel Pumpfix F Umrüstsatz bei Rückstau?

Im Normalbetrieb bleibt der Rohrquerschnitt des Umrüstsatzes frei geöffnet. Bei einem Rückstau schließt das motorische Verschlusssystem automatisch, um das Eindringen von Abwasser zu verhindern. Die Entwässerung während der Rückstauphase erfolgt über die Pumpe mit integrierter Schneideinrichtung, die auch fäkalienhaltiges Abwasser zuverlässig fördert.

Welche technischen Merkmale zeichnen die Pumpe aus?

Die integrierte Pumpe vom Typ SPZ 1000 arbeitet mit einer Betriebsspannung von 230 V und einer Leistung P1 von 1,2 kW (P2: 0,69 kW). Sie erreicht eine maximale Förderhöhe von 10 Metern und eine Drehzahl von 2800 U/min. Die Pumpe ist für eine dauerhafte Förderguttemperatur von bis zu 35 °C ausgelegt und verfügt über eine integrierte Temperaturüberwachung. Mit der Schutzart IP 68 (3m/48h), Schutzklasse I und Isolationsklasse F ist ein zuverlässiger Betrieb sichergestellt. Die erforderliche Absicherung beträgt C 16 A.

Welche Funktionen bietet das Comfort Schaltgerät?

Die Steuerung erfolgt über das anwenderfreundliche Comfort Schaltgerät, das eine optische Sonde zur Niveauerfassung und Alarmgebung nutzt. Es verfügt über die Schutzart IP 54 und wird ebenfalls mit 230 V betrieben. Das Schaltgerät bietet eine mehrzeilige Displayanzeige, eine Logbuchfunktion, Batteriepufferung und ein Selbstdiagnosesystem (SDS). Optional kann ein potentialfreier Kontakt zur Einbindung in die Gebäudeleittechnik genutzt werden. Eine GSM- und USB-Schnittstelle ermöglichen Alarm- und Sammelstörmeldungen.

Für welche Einsatzbereiche ist der Umrüstsatz geeignet?

Der Umrüstsatz ist für den Einsatz in freiliegenden Abwasserleitungen mit Nennweiten von DN 100 bis DN 200 konzipiert, wobei die Hydraulik einem DN 150 entspricht. Er eignet sich sowohl für fäkalienhaltiges als auch fäkalienfreies Abwasser. Die Zulassungen Z-53.2-388 und Z-53.2-388_V bestätigen die Eignung für diese Anwendungen.

Technische Daten

• Nennweite (DN): 100-200 (Hydraulik entspricht DN 150)
• Abwasserart: fäkalienhaltig und fäkalienfrei
• Einbausituation: freiliegende Abwasserleitung
• Gewicht netto: 16,57 kg
• Pumpe: SPZ 1000
• Leistung P1: 1,2 kW
• Förderhöhe max.: 10 m
• Förderguttemperatur (dauerhaft) max.: 35 °C
• Schutzart Pumpe: IP 68 (3m/48h)
• Schutzart Schaltgerät: IP 54
• Betriebsspannung: 230 V

Der Kessel Pumpfix F Umrüstsatz DN 100-200 bietet eine zuverlässige Lösung zur Modernisierung bestehender Rückstausicherungen. Mit seiner leistungsstarken SPZ 1000 Pumpe, die eine Leistung P1 von 1,2 kW und eine maximale Förderhöhe von 10 m erreicht, sowie dem intelligenten Comfort Schaltgerät, wird ein sicherer und effizienter Betrieb für fäkalienhaltiges und fäkalienfreies Abwasser in freiliegenden Leitungen sichergestellt. Die Kompatibilität mit Staufix FKA, Staufix SWA und Controlfix macht ihn zu einer vielseitigen Option für die Rückstausicherung.
