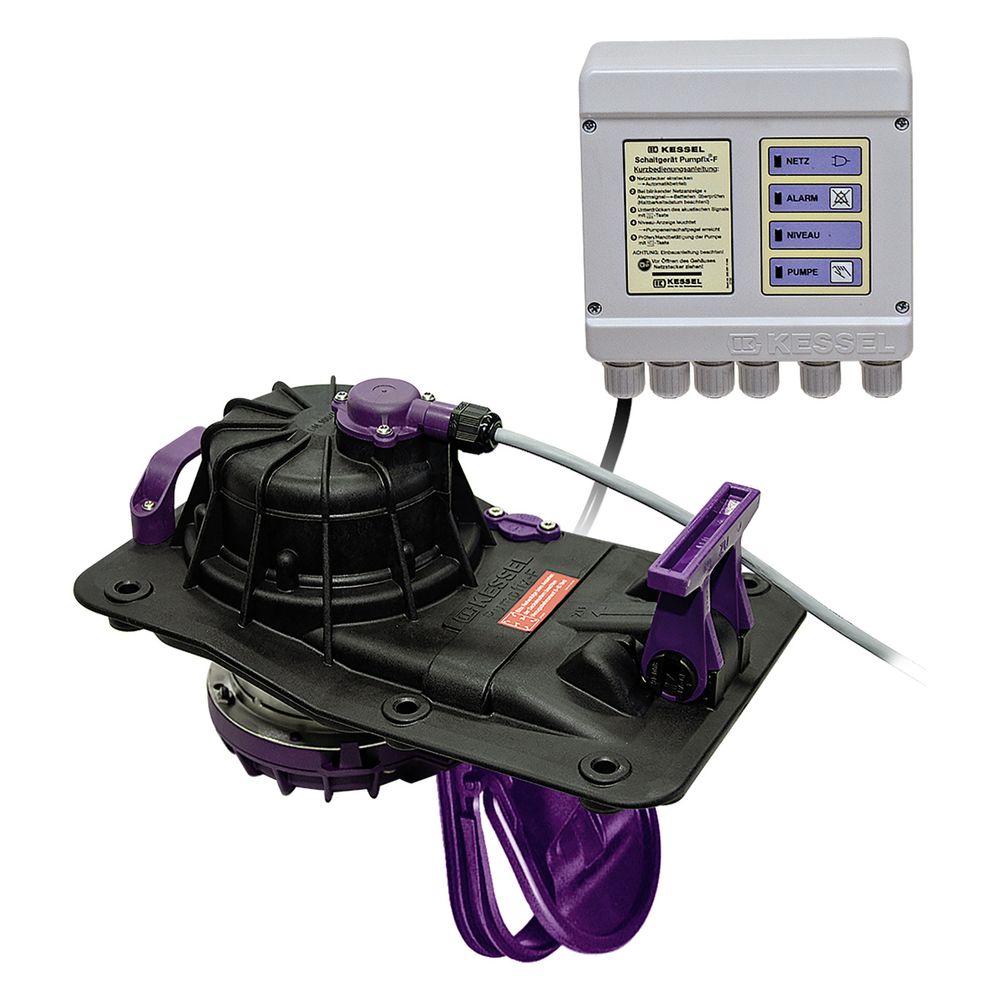

Kessel Pumpfix F Umrüstsatz DN 100, bis 12/2010, 5m Kabel

Der Kessel Pumpfix F Umrüstsatz DN 100 ist für die Umrüstung von Staufix FKA, Staufix SWA und Controlfix zu einer Rückstaupumpanlage Pumpfix M konzipiert. Dieser Umrüstsatz ist für Anlagen bis zum Baujahr 12/2010 geeignet und verfügt über ein 5 Meter langes Kabel. Er ist mit einer Pumpe und einer Pendelklappe ausgestattet, die bei Rückstau mechanisch schließt und die Entwässerung über die Pumpe mit integrierter Schneideinrichtung ermöglicht. Die Steuerung erfolgt über ein anwenderfreundliches Schaltgerät und ist für fäkalienhaltiges und fäkalienfreies Abwasser geeignet.

Wie funktioniert der Umrüstsatz?

Im Normalzustand bleibt der Rohrquerschnitt durch die Pendelklappe frei geöffnet, was eine ungehinderte Entwässerung ermöglicht. Bei einem Rückstau schließt sich die Pendelklappe mechanisch, um das Eindringen von Abwasser zu verhindern. Die Entwässerung während der Rückstauphase wird dann über die integrierte Pumpe mit Schneideinrichtung sichergestellt, die sowohl fäkalienhaltiges als auch fäkalienfreies Abwasser bewältigt.

Welche Anlagen können umgerüstet werden?

Dieser Umrüstsatz ist speziell dafür entwickelt, die bestehenden Rückstausicherungen Staufix FKA, Staufix SWA und Controlfix in eine leistungsfähige Rückstaupumpanlage Pumpfix M umzuwandeln. Dies stellt eine effiziente Lösung dar, um die Funktionalität älterer Anlagen zu erweitern und an moderne Anforderungen anzupassen, insbesondere für Modelle bis zum Baujahr 12/2010.

Welche technischen Merkmale zeichnen die Pumpe aus?

Die im Umrüstsatz enthaltene Pumpe vom Typ SPZ 1000 ist für den Einsatz mit fäkalienhaltigem und fäkalienfreiem Abwasser ausgelegt. Sie verfügt über eine integrierte Schneideinrichtung, die eine zuverlässige Förderung ermöglicht. Die Pumpe arbeitet mit einer Betriebsspannung von 230 V und erreicht eine maximale Förderhöhe von 10 m bei einer Drehzahl von 2800 U/min. Die Leistung P1 beträgt 1,2 kW, während die Leistung P2 bei 0,69 kW liegt. Die Schutzart der Pumpe ist IP 68 (3m/48h), und die maximale Förderguttemperatur beträgt dauerhaft 35 °C. Eine integrierte Temperaturüberwachung ist vorhanden.

Welche Funktionen bietet das Schaltgerät?

Die Steuerung des Umrüstsatzes erfolgt über ein Standard-Schaltgerät, das eine anwenderfreundliche Bedienung ermöglicht. Das Schaltgerät ist mit der Schutzart IP 54 ausgestattet und arbeitet ebenfalls mit einer Betriebsspannung von 230 V. Es verfügt über eine Logbuchfunktion, eine Batteriepufferung und ein Selbstdiagnosesystem (SDS), die zur Betriebssicherheit beitragen. Die erforderliche Absicherung für das Schaltgerät beträgt C 16 A.

Technische Daten

• Nennweite (DN): 100-125
• Abwasserart: fäkalienhaltig und fäkalienfrei
• Kabellänge: 5 m
• Pumpe: SPZ 1000
• Betriebsspannung: 230 V
• Schutzart Pumpe: IP 68 (3m/48h)
• Förderhöhe max.: 10 m
• Drehzahl: 2800 U/min
• Leistung P1: 1,2 kW
• Leistung P2: 0,69 kW
• Förderguttemperatur max. dauerhaft: 35 °C
• Schutzart Schaltgerät: IP 54
• Erforderliche Absicherung Schaltgerät: C 16 A

Der Kessel Pumpfix F Umrüstsatz DN 100 bis Baujahr 12/2010 mit 5 m Kabel bietet eine effektive Lösung zur Aufrüstung bestehender Rückstausicherungen zu einer modernen Pumpanlage. Mit einer Pumpe SPZ 1000, die eine Leistung P1 von 1,2 kW erreicht und eine maximale Förderhöhe von 10 m bietet, sowie einem intelligenten Schaltgerät, wird die zuverlässige Entwässerung von fäkalienhaltigem und fäkalienfreiem Abwasser sichergestellt. Die Kompatibilität mit Staufix FKA, Staufix SWA und Controlfix bis Baujahr 12/2010 macht diesen Umrüstsatz zu einer wertvollen Investition in die Funktionalität und den Werterhalt Ihrer Anlage.
