Kessel Aqualift F Hebeanlage XL, 200l Duo 400V, SPF 5500-S3, Schieber aus Guss

Die Kessel Aqualift F Hebeanlage XL, 200l Duo 400V, SPF 5500-S3 mit Schieber aus Guss ist eine leistungsstarke Doppelanlage zur Förderung von fäkalienhaltigem und fäkalienfreiem Abwasser. Ausgestattet mit zwei überflutbaren Pumpen und einem robusten Sammelbehälter aus beständigem Kunststoff (PE) bietet sie vielseitige Anschlussmöglichkeiten und ist für die freie Aufstellung konzipiert. Diese Hebeanlage ist ideal für Gebäude mit hohem Abwasseraufkommen, bei denen eine zuverlässige und sichere Abwasserentsorgung erforderlich ist.

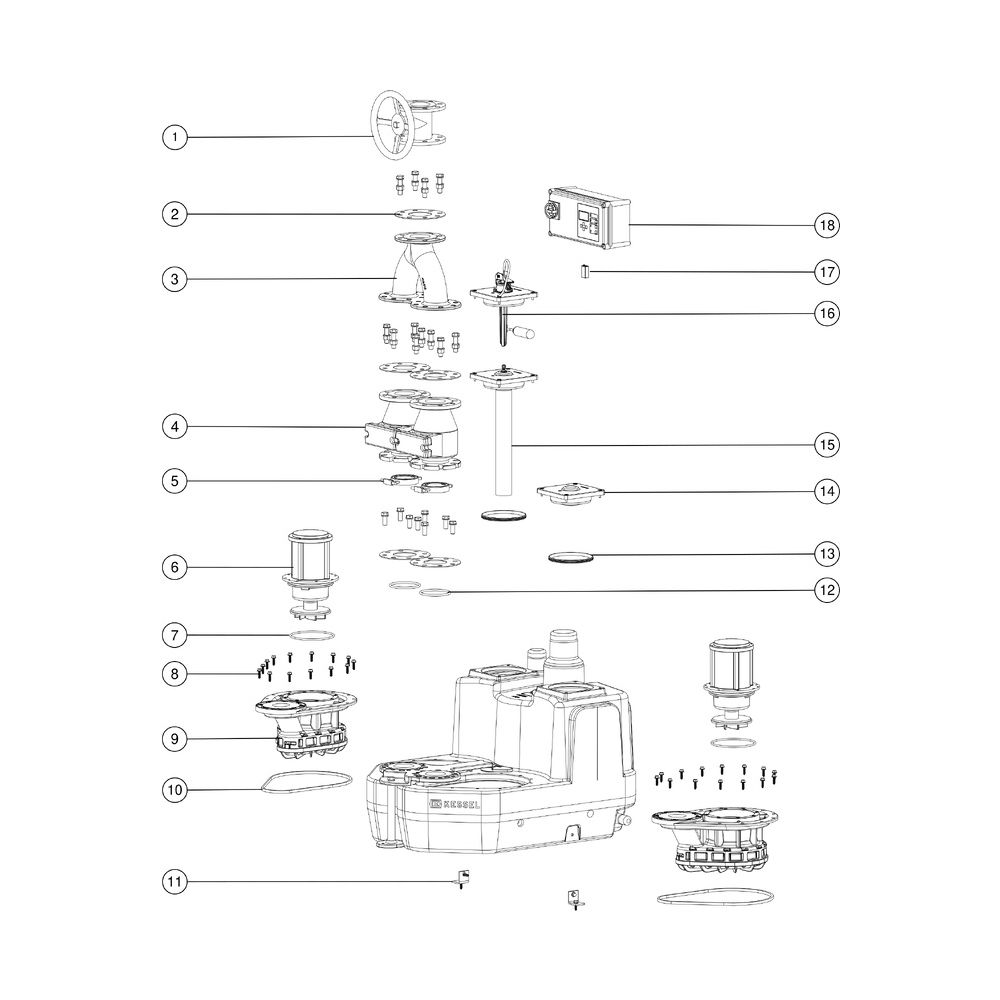

Wie ist die Hebeanlage konstruiert und welche Materialien werden verwendet?

Der Sammelbehälter der Kessel Aqualift F Hebeanlage XL fasst 200 Liter und bietet ein Nutzvolumen von 120 Litern. Er ist aus dauerhaft beständigem Polyethylen (PE) gefertigt und in Schwarz gehalten. Der Behälter verfügt über eine verschraubte Reinigungsöffnung und einen senkrechten Druckabgang mit einem Nenndurchmesser von DN 80 (Rohraußendurchmesser 90 mm). Die Absperreinrichtung ist ein Schieber aus Guss. Zur Auftriebssicherung sind Haltewinkel integriert, und eine Schalldämmmatte ist vorhanden, um Betriebsgeräusche zu reduzieren. Die Anlage entspricht der Norm EN 12050-1.

Welche Pumpentechnik und Leistungsmerkmale bietet die Anlage?

Die Doppelanlage ist mit zwei überflutbaren Pumpen des Typs SPF 5500-S3 ausgestattet. Jede Pumpe hat eine aufgenommene Motorleistung (P1) von 5,7 kW und eine Motorausgangsleistung (P2) von 4,8 kW. Die Pumpen erreichen eine Drehzahl von 2800 U/min und sind für eine maximale Förderhöhe von 28 Metern sowie eine maximale Förderleistung von 60 m³/h ausgelegt. Sie verfügen über ein Freistromlaufrad mit einem freien Kugeldurchgang von 40 mm und sind für eine dauerhafte Förderguttemperatur von bis zu 40 °C geeignet. Die Schutzart der Pumpen ist IP 68 (3m/48h), die Isolationsklasse F und die Schutzklasse I stellen eine sichere elektrische Ausführung sicher. Die Betriebsart ist S3 - 30 %.

Wie ist die Steuerung und Überwachung der Hebeanlage gestaltet?

Die Steuerung erfolgt über ein Comfort-Schaltgerät mit Motorschutzschalter und integriertem Selbstdiagnosesystem (SDS). Die Niveauerfassung erfolgt pneumatisch über ein Tauchrohr, das auch als Alarmgeber dient. Das Schaltgerät ist mit einer mehrzeiligen Displayanzeige, Logbuchfunktion, GSM-Schnittstelle und Batteriepufferung ausgestattet. Die Schutzart des Schaltgeräts ist IP 54. Ein potentialfreier Schaltkontakt ermöglicht die Anbindung an externe Systeme. Die Anlage ist für den Betrieb mit 400 V und 50 Hz ausgelegt.

Welche Anschluss- und Einbaumerkmale sind zu beachten?

Die Hebeanlage ist für die freie Aufstellung konzipiert und wird installationsfertig geliefert, wobei elektrische Komponenten und Verbindungsteile bauseits anzuschließen sind. Der Zulauf hat eine Nennweite von DN 100 (Rohraußendurchmesser 110 mm) und ist als Rohrende ausgeführt. Ein Entlüftungsanschluss mit DN 70 ist vorhanden. Die Anschlussleitung der Pumpen ist 5 Meter lang und vom Typ H07RN8-F 6G 1 mm². Die Anlage ist nicht für den Außeneinsatz geeignet.

Technische Daten

• Behältervolumen: 200 l
• Nutzvolumen: 120 l
• Anzahl Pumpen: 2
• Motorleistung (P1) pro Pumpe: 5,7 kW
• Motorausgangsleistung (P2) pro Pumpe: 4,8 kW
• Maximale Förderhöhe: 28 m
• Maximale Förderleistung: 60 m³/h
• Freier Kugeldurchgang: 40 mm
• Schutzart Pumpe: IP 68 (3m/48h)
• Betriebsspannung: 400 V

Die Kessel Aqualift F Hebeanlage XL Duo stellt eine robuste und leistungsfähige Lösung für die Abwasserentsorgung dar. Mit zwei leistungsstarken SPF 5500 Pumpen, die eine maximale Förderleistung von 60 m³/h und eine Förderhöhe von 28 m erreichen, sowie einem Behältervolumen von 200 Litern, ist sie für anspruchsvolle Anwendungen geeignet. Das integrierte Comfort Schaltgerät mit umfangreichen Überwachungs- und Kommunikationsfunktionen sorgt für einen sicheren und effizienten Betrieb.
