Kessel Hebeanlage Aqualift F XL, 450L Duo 400V, SPF 3000-S3, max. Förderhöhe 16m, Schieber aus Guss

Die Kessel Aqualift F Hebeanlage XL ist eine leistungsstarke Doppelanlage für fäkalienhaltiges und fäkalienfreies Abwasser. Ausgestattet mit zwei überflutbaren SPF 3000-S3 Pumpen und einem großzügigen Behältervolumen von 450 Litern, ist sie ideal für die freie Aufstellung. Die Absperreinrichtung mit Schiebern aus Guss und eine integrierte Schalldämmmatte sorgen für einen zuverlässigen und geräuscharmen Betrieb. Diese 400 V Anlage ist installationsfertig und entspricht der Norm EN 12050-1.

Wie ist die Aqualift F XL Hebeanlage konstruiert und welche Anschlüsse bietet sie?

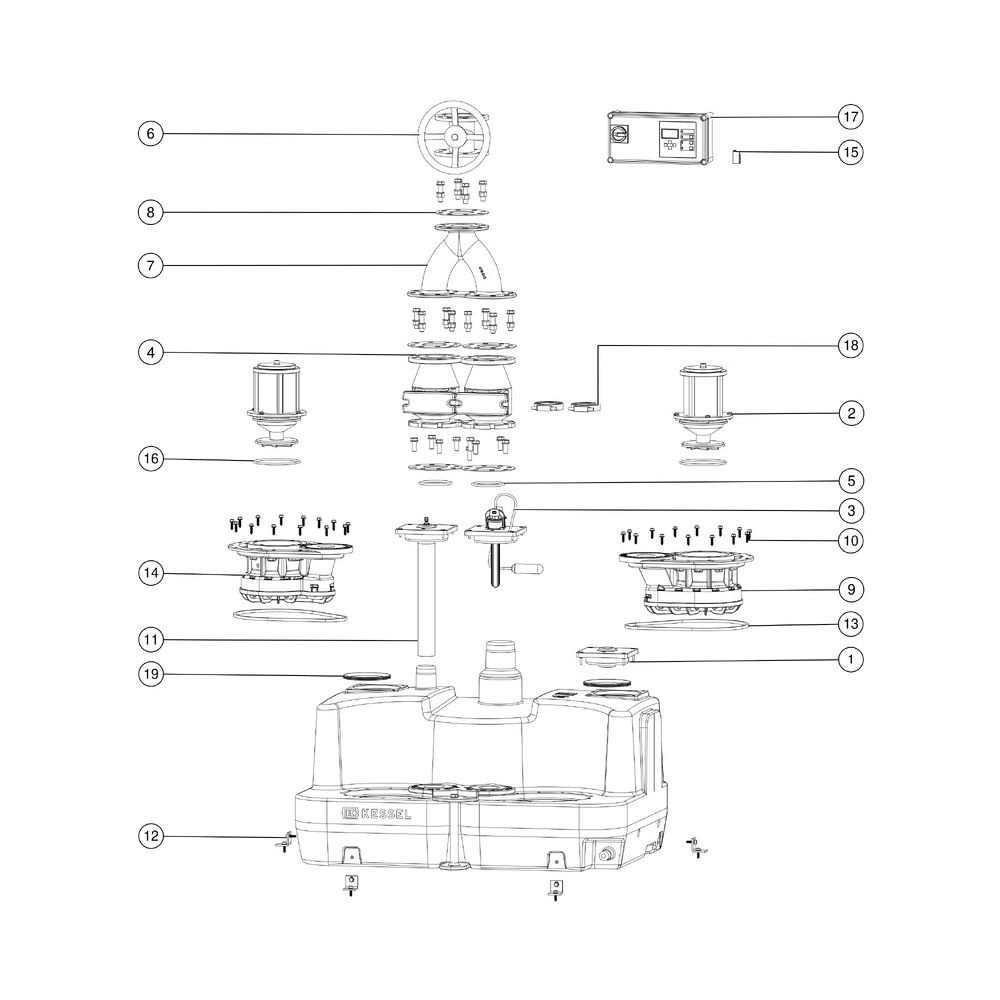

Der Sammelbehälter der Aqualift F XL besteht aus dauerhaft beständigem Kunststoff (PE) und verfügt über ein Behältervolumen von 450 Litern sowie ein Nutzvolumen von 250 Litern. Eine verschraubte Reinigungsöffnung erleichtert die Wartung. Die Anlage ist für die freie Aufstellung konzipiert und bietet universelle Anschlussmöglichkeiten. Der senkrechte Druckabgang hat einen Nenndurchmesser von DN 80 (Rohraußendurchmesser 90 mm), während der Zulauf einen Nenndurchmesser von DN 100 (Rohraußendurchmesser 110 mm) und eine maximale Anbohrung von DN 200 aufweist. Ein Entlüftungsanschluss DN 70 ist ebenfalls vorhanden. Haltewinkel für die Auftriebssicherung und ein integrierter Rückflussverhinderer sind serienmäßig enthalten. Die Hebeanlage ist in Schwarz gehalten und erfüllt die Norm EN 12050-1.

Welche Pumpentechnik und Leistungsmerkmale zeichnen die Aqualift F XL aus?

Die Hebeanlage ist mit zwei überflutbaren SPF 3000-S3 Pumpen ausgestattet, deren Gehäuse aus Gusseisen gefertigt ist. Jede Pumpe bietet eine aufgenommene Motorleistung (P1) von 3,2 kW und eine Motorausgangsleistung (P2) von 2,7 kW. Mit einer Drehzahl von 2845 U/min erreichen die Pumpen eine maximale Förderleistung von 47 m³/h und eine maximale Förderhöhe von 16 Metern. Das Freistromrad ermöglicht einen freien Kugeldurchgang von 40 mm, ideal für fäkalienhaltiges Abwasser. Die Pumpen verfügen über die Schutzart IP 68 (3m/48h), Isolationsklasse F und Schutzklasse I. Eine integrierte Temperaturüberwachung schützt die Pumpen, die für eine dauerhafte Förderguttemperatur von bis zu 40 °C ausgelegt sind. Die Nennbetriebsart ist S3 - 50 %.

Welche Funktionen bietet die Steuerung der Aqualift F XL Hebeanlage?

Die Steuerung der Hebeanlage erfolgt über ein Comfort Schaltgerät, das mit einem Motorschutzschalter ausgestattet ist und die Schutzart IP 54 besitzt. Die Niveauerfassung erfolgt pneumatisch mittels Tauchrohr, welches auch als Alarmgeber dient. Das Schaltgerät arbeitet mit einer Betriebsspannung von 400 V und ermöglicht einen Direktanschluss. Umfangreiche Funktionen wie ein potentialfreier Schaltkontakt, eine GSM-Schnittstelle, eine Logbuchfunktion, eine mehrzeilige Displayanzeige, Batteriepufferung und ein Selbstdiagnosesystem (SDS) sind integriert. Die Anschlussleitung der Pumpen hat eine Länge von 5 Metern und ist vom Typ H07RN-F 7G 1,5 mm².

Technische Daten

• Behältervolumen: 450 l
• Nutzvolumen: 250 l
• Anzahl Pumpen: 2
• Leistung P1 pro Motor: 3,2 kW
• Leistung P2 pro Motor: 2,7 kW
• Max. Förderleistung: 47 m³/h
• Max. Förderhöhe: 16 m
• Freier Kugeldurchgang: 40 mm
• Betriebsspannung: 400 V
• Schutzart Pumpe: IP 68 (3m/48h)

Die Kessel Aqualift F Hebeanlage XL bietet eine robuste und zuverlässige Lösung für die Abwasserentsorgung in anspruchsvollen Umgebungen. Mit ihrem 450 Liter Sammelbehälter und den zwei leistungsstarken SPF 3000 Pumpen, die jeweils 3,2 kW Leistung aufweisen und bis zu 47 m³/h fördern, ist sie für fäkalienhaltiges und fäkalienfreies Abwasser geeignet. Das Comfort Schaltgerät mit seinen intelligenten Überwachungs- und Kommunikationsfunktionen stellt einen sicheren und effizienten Betrieb der 400 V Anlage sicher.
