Kessel Aqualift F Hebeanlage Duo Standard 400V SPF 1500-S3, ohne Schieber, 8m Förderhöhe

Die Kessel Aqualift F Hebeanlage Duo Standard 400V SPF 1500-S3 ist eine leistungsstarke Doppelanlage für die zuverlässige Entsorgung von fäkalienhaltigem und fäkalienfreiem Abwasser. Ausgestattet mit zwei überflutbaren Pumpen und einem Rückflussverhinderer, eignet sie sich für die freie Aufstellung und bietet eine maximale Förderhöhe von 8 Metern. Der robuste Sammelbehälter aus beständigem PE-Kunststoff verfügt über universale Anschlussmöglichkeiten und eine verschraubte Reinigungsöffnung. Das Standard-Schaltgerät ermöglicht eine effiziente Steuerung und die Anlage wird installationsfertig geliefert.

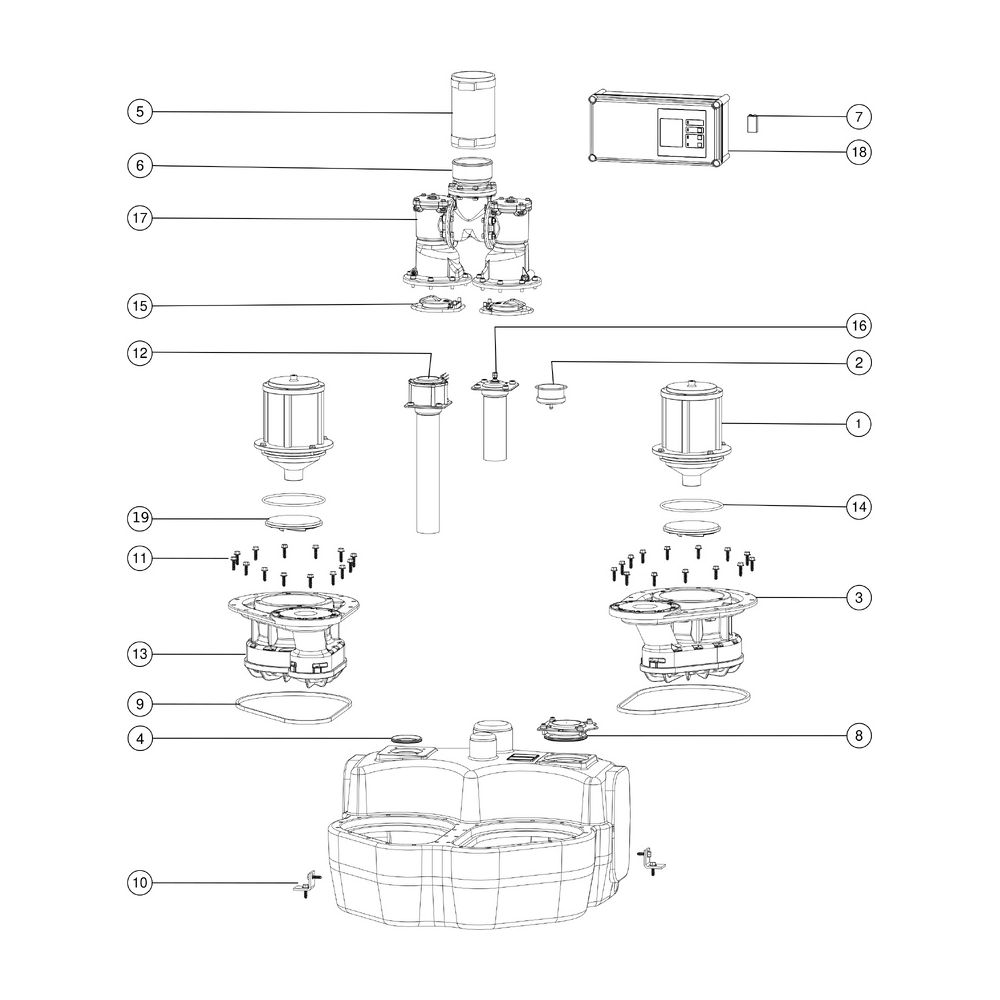

Wie ist die Kessel Aqualift F Duo Hebeanlage konstruiert?

Die Hebeanlage von Kessel ist für fäkalienhaltiges und fäkalienfreies Abwasser konzipiert und verfügt über einen Sammelbehälter aus dauerhaft beständigem Polyethylen (PE) in Schwarz. Dieser bietet universale Anschlussmöglichkeiten und eine verschraubte Reinigungsöffnung. Die Doppelanlage ist mit Haltewinkeln für die Auftriebssicherung und einer Schalldämmmatte für reduzierte Geräuschentwicklung ausgestattet. Der integrierte Rückflussverhinderer und der senkrechte Druckabgang sind weitere Merkmale. Die Anlage entspricht der Norm EN 12050-1.

Welche Pumpentechnik und Leistungsmerkmale bietet die Anlage?

Die Aqualift F Duo ist mit zwei überflutbaren SPF 1500-S3 Pumpen ausgestattet, die jeweils eine Motoraufnahmeleistung (P1) von 1,4 kW und eine Motorausgangsleistung (P2) von 1,1 kW aufweisen. Die Pumpen erreichen eine maximale Förderleistung von 40 m³/h und eine maximale Förderhöhe von 8 Metern bei einer Drehzahl von 1415 U/min. Sie sind für eine dauerhafte Förderguttemperatur von bis zu 40 °C geeignet und verfügen über ein Freistromlaufrad mit einem freien Kugeldurchgang von 40 mm. Die Schutzart IP68 (3m/48h) stellt die Überflutbarkeit der Pumpen sicher, ergänzt durch eine integrierte Temperaturüberwachung. Die Betriebsart ist S3 - 50 %.

Wie erfolgt die Steuerung und Überwachung der Hebeanlage?

Die Steuerung der Hebeanlage erfolgt über ein Standard-Schaltgerät, das einen Motorschutzschalter integriert. Die Niveauerfassung ist pneumatisch und wird mittels Tauchrohr mit Druckwächter realisiert. Ein Alarmgeber ist ebenfalls über das Tauchrohr angebunden. Das Schaltgerät bietet einen potentialfreien Kontakt, eine Logbuchfunktion, Batteriepufferung und ein Selbstdiagnosesystem (SDS) für erhöhte Betriebssicherheit. Die Schutzart des Schaltgeräts beträgt IP54. Die Betriebsspannung liegt bei 400 V bei einer Netzfrequenz von 50 Hz, und die erforderliche Absicherung des Schaltgeräts ist C 16 A.

Welche Anschluss- und Einbaueigenschaften sind zu beachten?

Die Hebeanlage ist für die freie Aufstellung konzipiert und wird installationsfertig geliefert, wobei elektrische Komponenten und Verbindungsteile bauseits anzuschließen sind. Der Druckabgang ist senkrecht ausgeführt und hat einen Nenndurchmesser von DN 100 (DA 110 mm). Für den Zulauf sind zwei Anschlüsse mit einer Nennweite von DN 100 (DA 110 mm) vorgesehen, wobei eine maximale Anbohrung von DN 150 möglich ist. Weitere Anschlüsse umfassen eine Handmembranpumpe (DN 32) und einen Entlüftungsanschluss (DN 70). Der Abstand der Rohrsohle Zulauf zum Behälterboden beträgt 245 mm und der Abstand der Rohrmitte Zulauf zum Behälterboden 300 mm. Die Pumpen sind über ein Anschlusskabel vom Typ H07RN-F 7G 1,5 mm² mit einer Länge von 5 Metern direkt anzuschließen.

Technische Daten

• Anlagenart: Doppelanlage
• Behältervolumen: 120 l
• Nutzvolumen: 50 l
• Förderhöhe max.: 8 m
• Förderleistung max.: 40 m³/h
• Anzahl Pumpen: 2
• Leistung P1 pro Motor: 1,4 kW
• Leistung P2 pro Motor: 1,1 kW
• Schutzart Pumpe: IP68
• Betriebsspannung: 400 V

Die Kessel Aqualift F Hebeanlage Duo Standard 400V SPF 1500-S3 bietet eine robuste und zuverlässige Lösung für die Abwasserentsorgung. Mit zwei leistungsstarken SPF 1500 Pumpen, einer maximalen Förderhöhe von 8 Metern und einer Förderleistung von 40 m³/h ist sie für anspruchsvolle Anwendungen geeignet. Das intelligente Schaltgerät mit Selbstdiagnosesystem und Batteriepufferung sorgt für einen sicheren und wartungsarmen Betrieb, während die flexible Anschlussgestaltung eine einfache Integration in bestehende Systeme ermöglicht.
