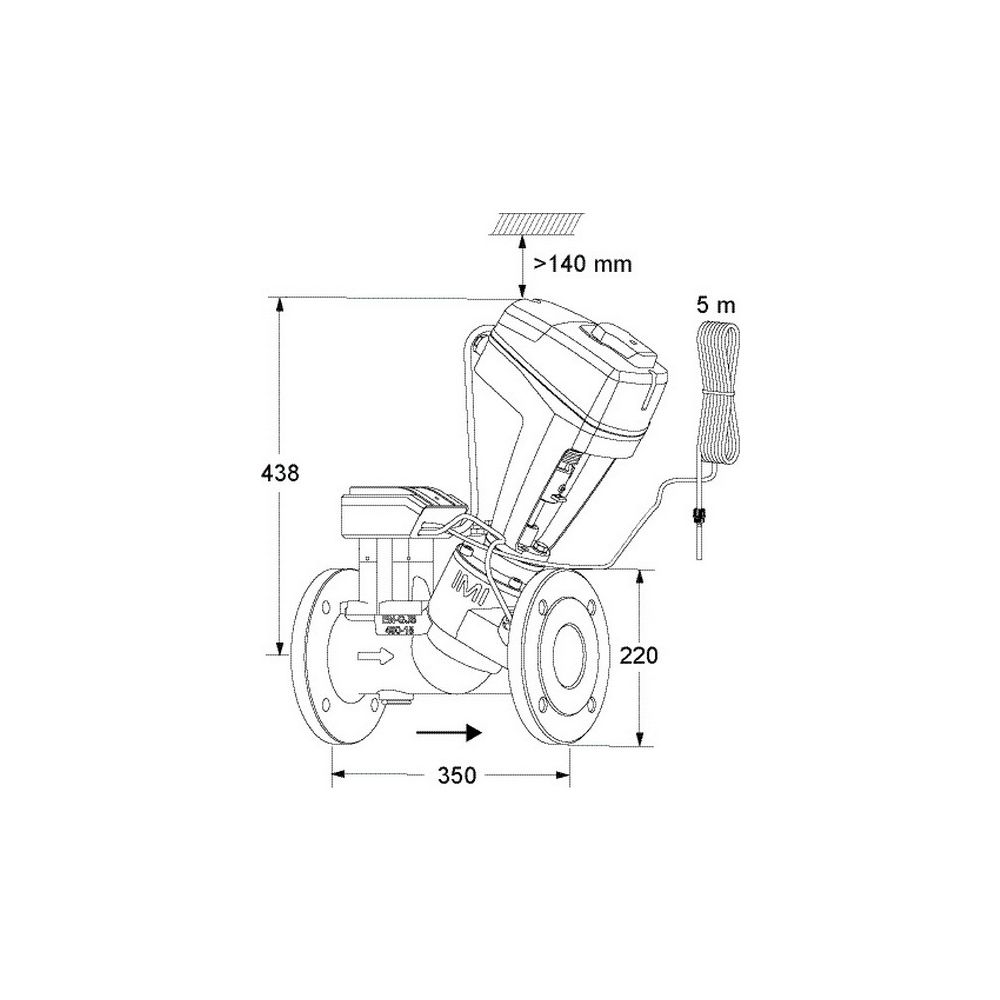

IMI TA Durchgangsregelventil TA-Smart Fail-safe, elektronisch druckunabhängig, DN 100 PN 25, mit Flansch

Das elektronisch druckunabhängige Durchgangsregelventil TA-Smart Fail-safe von IMI TA ist ein Energieventil, das für präzise Regelung in Heizungs- und Kühlanwendungen konzipiert wurde. Mit einem Nenndurchmesser von DN 100 und einer Druckstufe PN 25 ist es mit Flanschen ausgestattet. Die Ultraschall-Durchflussmesstechnologie und die einzigartigen Algorithmen des Antriebs ermöglichen beste Regelergebnisse und hohe Effizienz, selbst bei Wasser-Glykol-Gemischen und kleinsten Durchflussmengen. Seine kompakte Bauweise und einfache Parametrierung reduzieren den Einbau- und Inbetriebnahmeaufwand.

Wie funktioniert die präzise Regelung des TA-Smart Fail-safe?

Das TA-Smart Fail-safe Ventil ermöglicht die stetige Messung und Regelung von Durchfluss (q), Temperatur (t) und Leistung (P) mit höchster Präzision. Es verfügt über eine einzigartige EQM-Charakteristik und eine elektronische Notstellfunktion. Voreinstellungen für maximalen/minimalen Durchfluss, maximale Leistung sowie maximale/minimale Position sind möglich. Die Regelgenauigkeit beträgt +/- 5% (von 4 bis 100% qnom) und die Messgenauigkeit der Temperaturdifferenz +/- 0,15 K bei einem Delta T von 10 K.

Welche Funktionen für Betrieb und Sicherheit sind integriert?

Für einen sicheren und effizienten Betrieb bietet das Ventil eine Anzeige von Betriebsart, Status und Position. Integrierte Funktionen wie Ventilblockierschutz und Ventilblockage-Erkennung erhöhen die Zuverlässigkeit. Im Fehlerfall sorgt eine Sicherheitsstellung für Schutz. Ergänzend sind Diagnosefunktionen, Datenerfassung und ein verzögerter Start vorhanden. Ein Datenlogging ist bis zu 13 Monate möglich, unterstützt durch Delta-T-Management und Echtzeitüberwachung.

Wie erfolgt die Kommunikation und Parametrierung?

Die Kommunikation des TA-Smart Fail-safe Ventils ist vielseitig und erfolgt über BACnet/Modbus oder Analogsignale (VDC oder mA, einstellbar). Die Parametrierung kann über ein Bussystem oder per App über Bluetooth Low Energy (BLE) vorgenommen werden. Eine Handbetätigung ist über die HyTune App möglich, und die Bedienung über ein Webinterface wird unterstützt. Das Steuersignal kann 0-10 V oder 4-20 mA betragen, mit einem Ausgangssignal von 0(2)-10 VDC.

Welche technischen Spezifikationen sind für das Ventil relevant?

Das Ventilgehäuse und der Ventileinsatz bestehen aus Sphäroguss EN-GJS-400-15. Der Kegel ist aus rostfreiem Stahl mit EPDM O-Ring, Ventilsitz und Spindel ebenfalls aus rostfreiem Stahl. Die Spindeldichtung und O-Ringe sind aus EPDM. Die Spannungsversorgung beträgt 24 VAC/VDC bei 50 Hz. Der maximale Durchfluss (qnom) ist auf 71.000 l/h einstellbar, der kleinste regelbare Durchfluss beträgt 0,5% qnom. Die Mediumstemperatur kann zwischen -10 °C und +110 °C liegen. Die Schutzart ist IP54 und die EMC-Konformität nach 2014/30/EU gegeben. Die Flansche entsprechen EN-1092-2, Typ 21 und die Baulänge EN 558, Serie 1. Die Leckrate beträgt kleiner oder gleich 0,02 % von qnom bei korrekter Durchflussrichtung (Klasse IV entsprechend EN 60534-4).

Technische Daten

• Nenndurchmesser: DN 100
• Nenndruck: PN 25
• Messprinzip: Ultraschall-Volumenstrommessung
• Maximaler Durchfluss (qnom): 71.000 l/h
• Kvs-Wert: 120
• Schliessdruck: 6 bar
• Max. Differenzdruck (DpVmax): 400 kPa
• Mediumstemperatur: -10 bis +110 °C
• Schutzart: IP54
• Spannungsversorgung: 24 VAC/VDC

Das IMI TA TA-Smart Fail-safe Durchgangsregelventil bietet eine zuverlässige und präzise Lösung für die Durchfluss-, Temperatur- und Leistungsregelung in Heizungs- und Kühlsystemen. Mit seinem Nenndurchmesser DN 100 und der Druckstufe PN 25 bietet es hohe Betriebssicherheit und Effizienz. Die elektronische Druckunabhängigkeit, der einstellbare maximale Durchfluss von 71.000 l/h und die vielfältigen Kommunikationsmöglichkeiten, einschließlich App-Steuerung, machen es zu einer flexiblen Komponente für anspruchsvolle Anlagen.
