Beschreibung
IMI TA Differenzdruck-Fühler Set für TA-Smart-Dp 10-100kPa
Das IMI Heimeier TA Differenzdruck-Fühler Set für TA-Smart-Dp ist ein präzises Zubehör zur Differenzdruckmessung in Heizungs-, Klima- und Lüftungsanlagen. Es ist speziell für den Einsatz mit dem elektronischen Differenzdruckregler TA-Smart-Dp von IMI TA konzipiert und unterstützt die konstante Haltung des Differenzdrucks über die Last. Dies trägt zu einer hohen Regelautorität und Regelstabilität für nachgeschaltete modulierende Regelventile bei und hilft, Geräusche zu begrenzen sowie den hydraulischen Abgleich zu vereinfachen. Das Set ist für einen Messbereich von 10-100 kPa ausgelegt und eignet sich für Medien wie Wasser, Glykol und Dampf.
Wie optimiert das Dp-Fühler Set die Anlagenregelung?
In Verbindung mit dem TA-Smart-Dp Regler ermöglicht das Dp-Fühler Set die genaue Erfassung des Differenzdrucks über die Last. Der TA-Smart-Dp hält den Differenzdruck konstant, was die Effizienz der gesamten Anlage verbessert und den hydraulischen Abgleich vereinfacht. Die kompakte Bauweise und einfache Parametrierung des Reglers reduzieren zudem die Einbau- und Inbetriebnahmezeit. Die Ultraschall-Durchflussmesstechnologie des TA-Smart-Dp, kombiniert mit seinen Algorithmen, ist auf optimale Regelergebnisse ausgelegt.
Welche Komponenten sind im Lieferumfang enthalten?
Das TA Dp-Fühler Set besteht aus einem Differenzdruck-Fühler sowie zwei Impulsleitungen mit jeweils 1 m Länge und einem Durchmesser von 6 mm, ausgestattet mit G1/16 Anschlüssen. Ergänzt wird das Set durch zwei Übergangsverschraubungen G1/16xG1/2 und zwei weitere Übergangsverschraubungen G1/16xØ6. Für die Installation ist kein Spezialwerkzeug erforderlich.
Welche technischen Merkmale zeichnen das Fühler Set aus?
Der Differenzdruck-Fühler verfügt über ein Gehäuse aus rostfreiem Stahl und ist mit der Schutzart IP65 ausgestattet, was Schutz vor Staub und Strahlwasser bietet. Als Messelement kommt ein Piezo-Sensor zum Einsatz, der ein Ausgangssignal von 0 - 10 V liefert. Das Set ist für den Einsatz mit Wasser, Dampf und Glykol geeignet. Die Mediumtemperatur im Dauerbetrieb liegt zwischen -15 und 80.
Technische Daten
- Ausführung: 10-100 kPa
- Ausgangssignal: 0 - 10 V
- Messelement: Piezo
- Schutzart (IP): IP65
- Werkstoff des Gehäuses: rostfreier Stahl
- Geeignet für: Dampf, Glykol, Wasser
Das IMI Heimeier TA Differenzdruck-Fühler Set für TA-Smart-Dp bietet eine zuverlässige Lösung zur präzisen Differenzdruckmessung. Es unterstützt die effiziente und stabile Regelung von Anlagen durch den TA-Smart-Dp Regler. Mit einem Messbereich von 10-100 kPa, einem Ausgangssignal von 0 - 10 V und der Schutzart IP65 ist es eine wertvolle Ergänzung für Systeme, die eine hohe Regelstabilität erfordern.

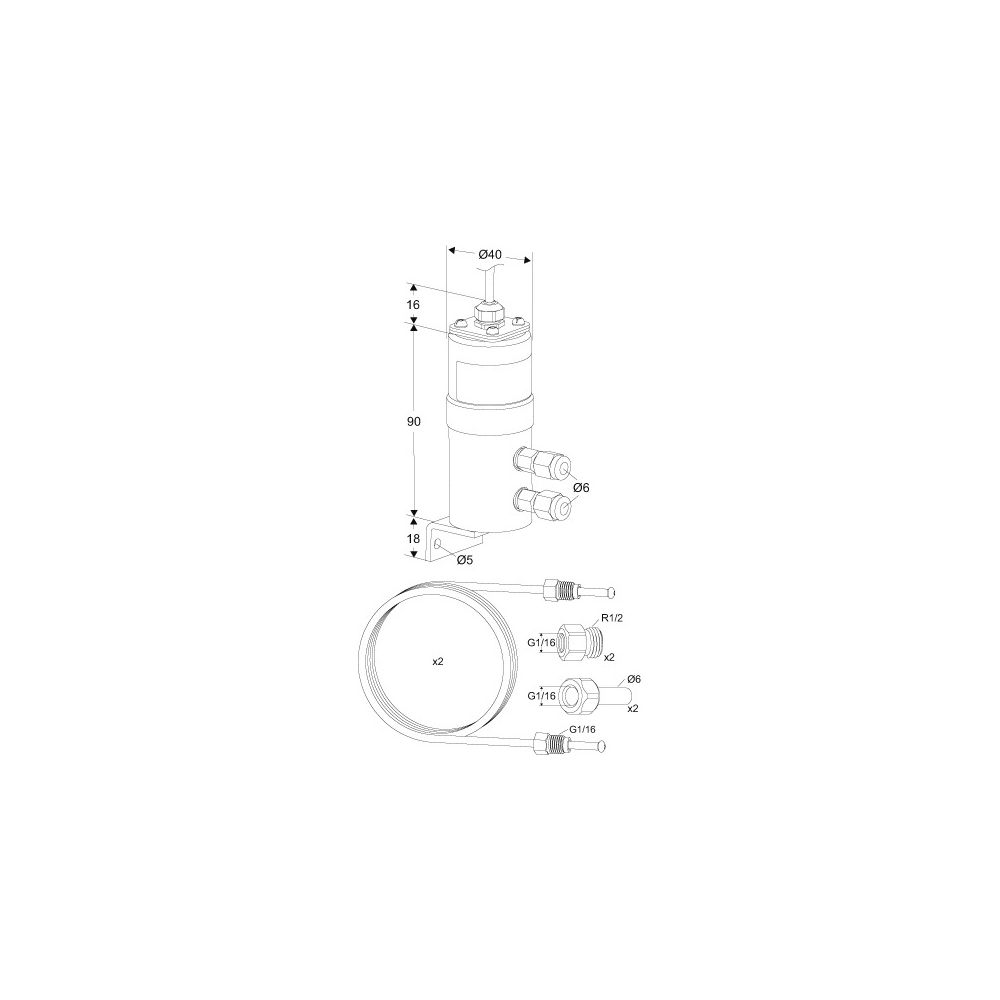

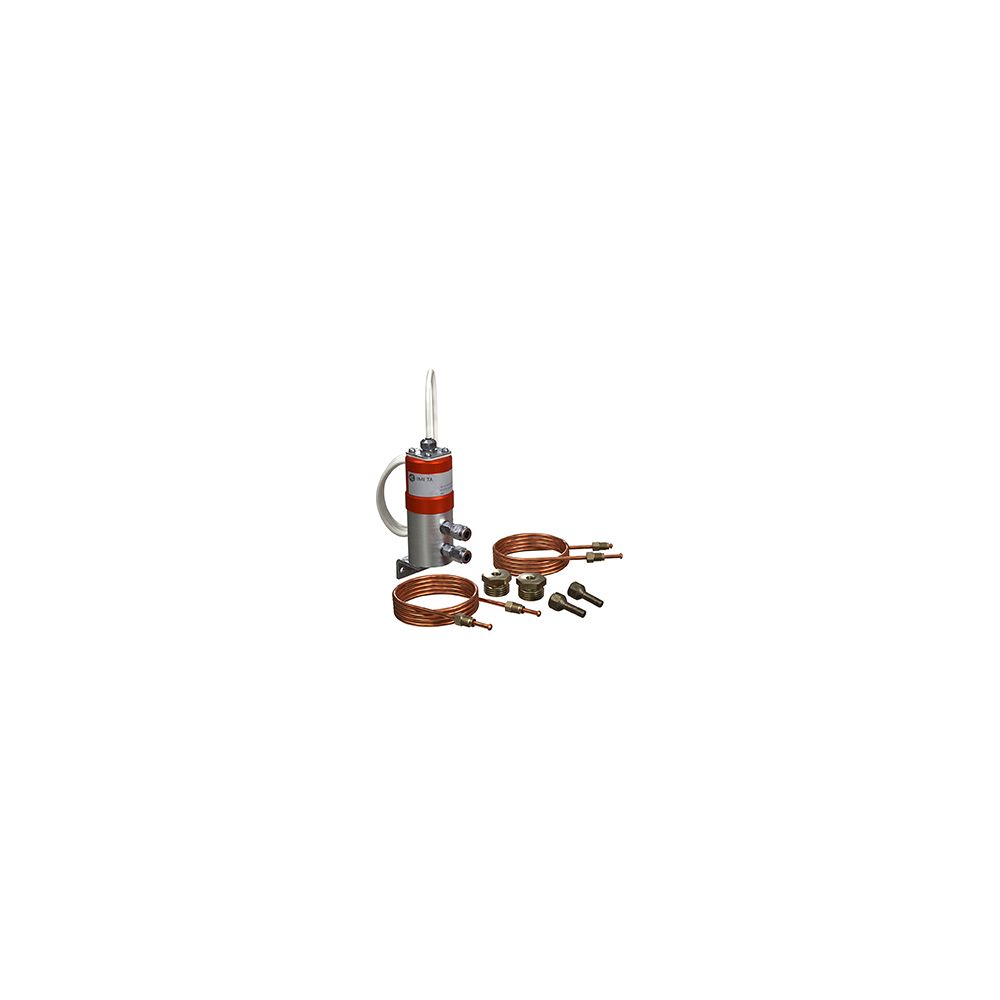

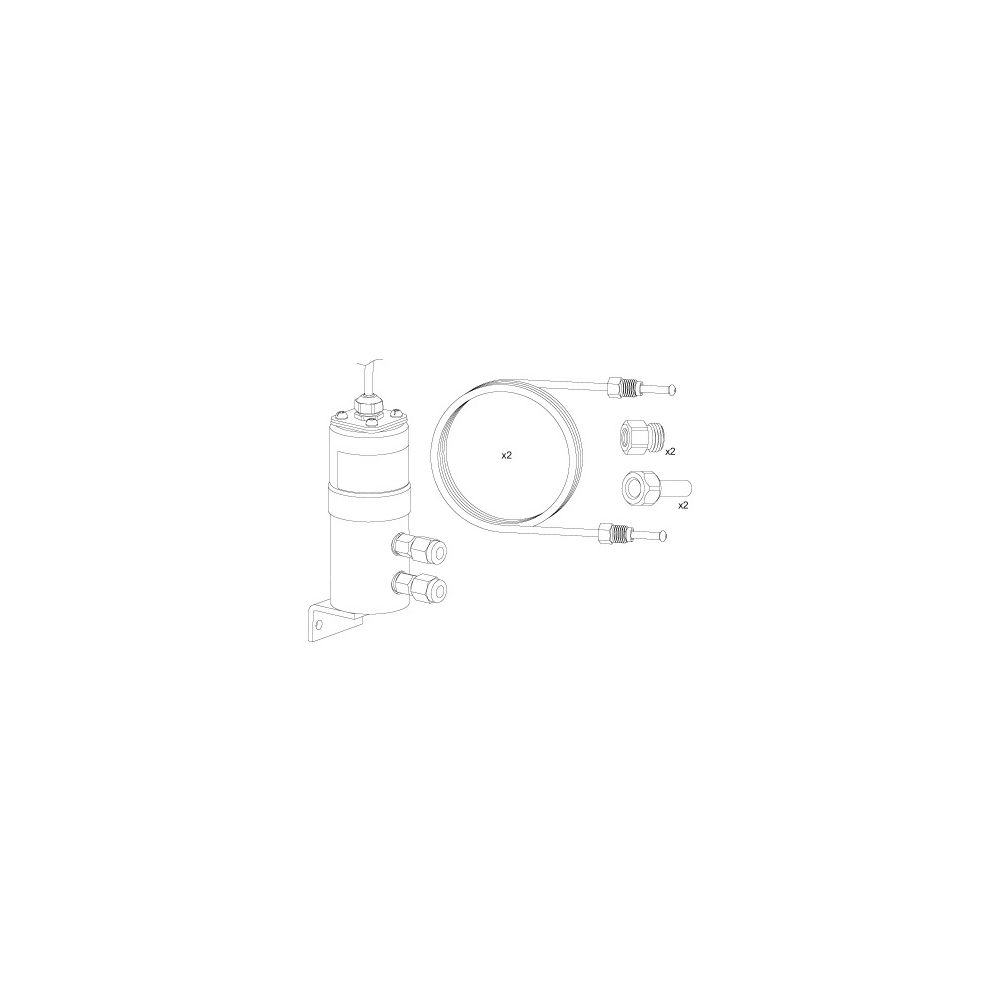

Lieferumfang
- 1x Differenzdruck-Fühler
- 2x 1 m Impulsleitungen Ø6 mm mit Anschluss G1/16
- 2x Übergangsverschraubungen G1/16xG1/2
- 2x Übergangsverschraubungen G1/16xØ6
Technische Daten
| Hersteller-Warengruppe | Ventile elektronisch |
| Hersteller-Produktgruppe | IMI TA |
| Hersteller-Artikelnummer | 32502010008 |
| Hersteller | Heimeier |
| Ablesbar | nein |
| Artikelnummer | IMI-32502010008 |
| Ausgangssignal | 0 - 10 V |
| Bauhöhe | 90 |
| Baulänge | 40 |
| Bautiefe | 40 |
| EAN-13 | 5902276817656 |
| Explosionsgeschützt | nein |
| Geeignet für Ammoniak | nein |
| Geeignet für Dampf | ja |
| Geeignet für Gase | nein |
| Geeignet für Glykol | ja |
| Geeignet für Luft | nein |
| Geeignet für Wasser | ja |
| Geeignet für Öl | nein |
| Gewicht | 0,92 kg |
| Max Überdruck | 500 |
| Mediumtemperatur (Dauerbetrieb) | -15 - 80 |
| Messbereich | 10000 - 100000 |
| Messelement | Piezo |
| Mit Display | nein |
| Schutzart (IP) | IP65 |
| Versorgungsspannung | 24 |
| Werkstoff des Gehäuses | rostfreier Stahl |
| WEEE-Nr. | 78857327 |
