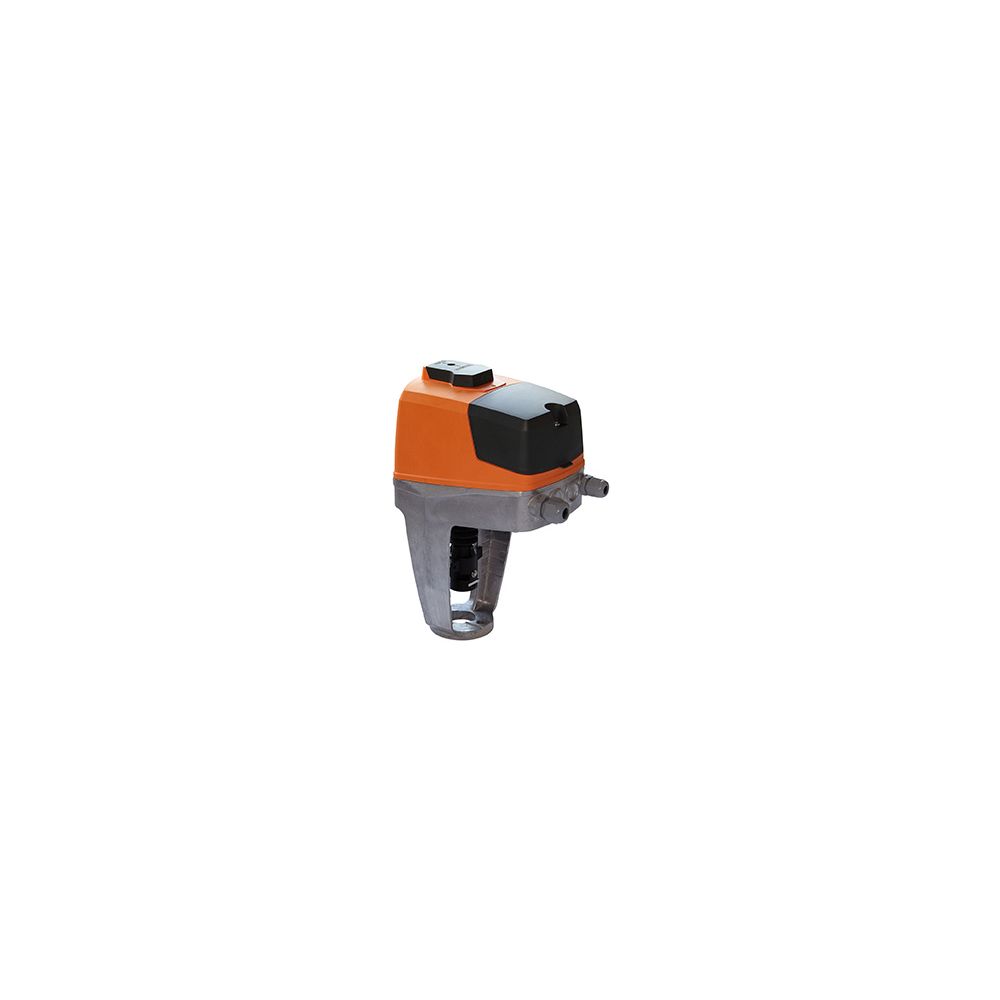

IMI TA Stellantrieb TA-Slider 1600 Plus, 24V mit BACnet MS/TP ohne Digitaleingang, Relais und mA-Ausgang

Der IMI TA Stellantrieb TA-Slider 1600 Plus ist ein digital konfigurierbarer Push/Pull-Stellantrieb mit einer Stellkraft von 1600 N. Er ist für alle Regelungssysteme mit oder ohne BUS-Kommunikation geeignet und unterstützt BACnet MS/TP RS 485 bei einer Spannungsversorgung von 24 V AC/DC. Dieses Gerät ermöglicht eine flexible Anpassung an die Gegebenheiten vor Ort und ist für moderne hydronische Regelungen sowie den hydraulischen Abgleich konzipiert.

Wie lässt sich der TA-Slider 1600 Plus konfigurieren?

Der TA-Slider 1600 Plus bietet umfangreiche digitale Konfigurationsmöglichkeiten. Über 200 Einstelloptionen stehen zur Verfügung, um Ein- und Ausgangssignale, den Digitaleingang, Relais, die Charakteristik und weitere Parameter anzupassen. Die Anpassung kann bequem per Smartphone via Bluetooth und einem TA-Dongle erfolgen. Zudem ermöglicht der Stellantrieb eine Diagnosefunktion durch die Aufzeichnung der letzten 10 Fehler. Der Arbeitsbereich ist einstellbar, und Funktionen wie selbsteinstellbare Schlaglänge sowie eine einstellbare Zustandsmeldung sind integriert.

Welche Regelungsarten und Funktionen sind verfügbar?

Der Stellantrieb unterstützt verschiedene Regelungsarten, darunter stetige Regelung, 3-Punkt und 2-Punkt. Eine Handbetätigung ist ebenso möglich wie eine automatische Hubanpassung. Zur Überwachung stehen eine Anzeige der Betriebsart, des Status und der Position zur Verfügung. Ein VDC-Ausgangssignal und eine einstellbare Hubbegrenzung bis maximal 33 mm sind integriert. Für die Sicherheit sorgen ein Ventilblockierschutz, eine Ventilblockage-Erkennung sowie eine Sicherheitsstellung im Fehlerfall. Eine Diagnose- und Protokollfunktion ist ebenfalls vorhanden. Der Stellantrieb ist für Ventile geeignet und unterstützt zudem die Regelungsarten An/Aus, modulierend und Split-Range.

Wie erfolgt die Kommunikation und Signalverarbeitung?

Die Kommunikation des TA-Slider 1600 Plus erfolgt über BACnet MS/TP RS 485. Eine optionale BUS-Platine erweitert die Integrationsmöglichkeiten in bestehende Gebäudeautomationssysteme. Als Steuersignal werden 0(2)-10 VDC und 0(4)-20 mA genannt, wobei die Empfindlichkeit zwischen 0,1 und 0,5 VDC einstellbar ist. Ein Ausgangssignal zur Stellungsrückmeldung über 0(2)-10 VDC mit maximal 8 mA und minimal 1.25 kOhm ist vorhanden. Die Charakteristik kann linear, EQM 0,25 oder invers EQM 0,25 eingestellt werden.

Welche technischen Details und Schutzmerkmale zeichnen den Stellantrieb aus?

Das Gehäuse des Stellantriebs ist nach Schutzart IP54 ausgeführt, was einen Schutz gegen Staub und Spritzwasser aus allen Richtungen bietet. Die Schutzklasse I ermöglicht die elektrische Sicherheit des Geräts. Die Spannungsversorgung beträgt 24 VAC/VDC +/-15% bei einer Frequenz von 50/60 Hz +/-3 Hz. Die Leistungsaufnahme im Betrieb liegt bei unter 10,8 VA (VAC) bzw. unter 7,7 W (VDC), im Standby bei unter 1 VA (VAC) bzw. unter 0,5 W (VDC). Die Medientemperatur kann zwischen 0 und +120 °C liegen, die Betriebsbedingungen zwischen 0 und +50 °C und die Lagerbedingungen zwischen -20 und +70 °C. Das Gehäuse besteht aus Kunststoff, und die Übertragung erfolgt mit Zahnrädern. Die zulässige relative Feuchtigkeit beträgt 5 bis 95%.

Technische Daten

• Stellkraft: 1600 N
• Hub (max.): 33 mm
• Netzspannung: 24 V AC/DC
• Schutzart: IP54
• Medientemperatur: 0 - +120 °C
• Betriebsbedingungen: 0 - +50 °C
• Steuersignal: 0 - 10 V / 4 - 20 mA
• Stellgeschwindigkeit: 3, 4, 6, 8, 12 oder 16 s/mm
• Kommunikationsbus: RS-485
• Kommunikationsprotokoll: BACnet MS/TP RS 485

Der IMI TA Stellantrieb TA-Slider 1600 Plus ist eine vielseitige Lösung für präzise hydronische Regelungen. Mit einer Stellkraft von 1600 N und einem maximalen Hub von 33 mm bietet er hohe Leistung. Die digitale Konfigurierbarkeit über Smartphone und die BACnet MS/TP RS 485 Kommunikation ermöglichen eine einfache Integration und flexible Anpassung an unterschiedlichste Anforderungen in der Gebäudeautomation. Die Schutzart IP54 und die Spannungsversorgung von 24 V AC/DC unterstreichen die Robustheit und Kompatibilität des Stellantriebs.
