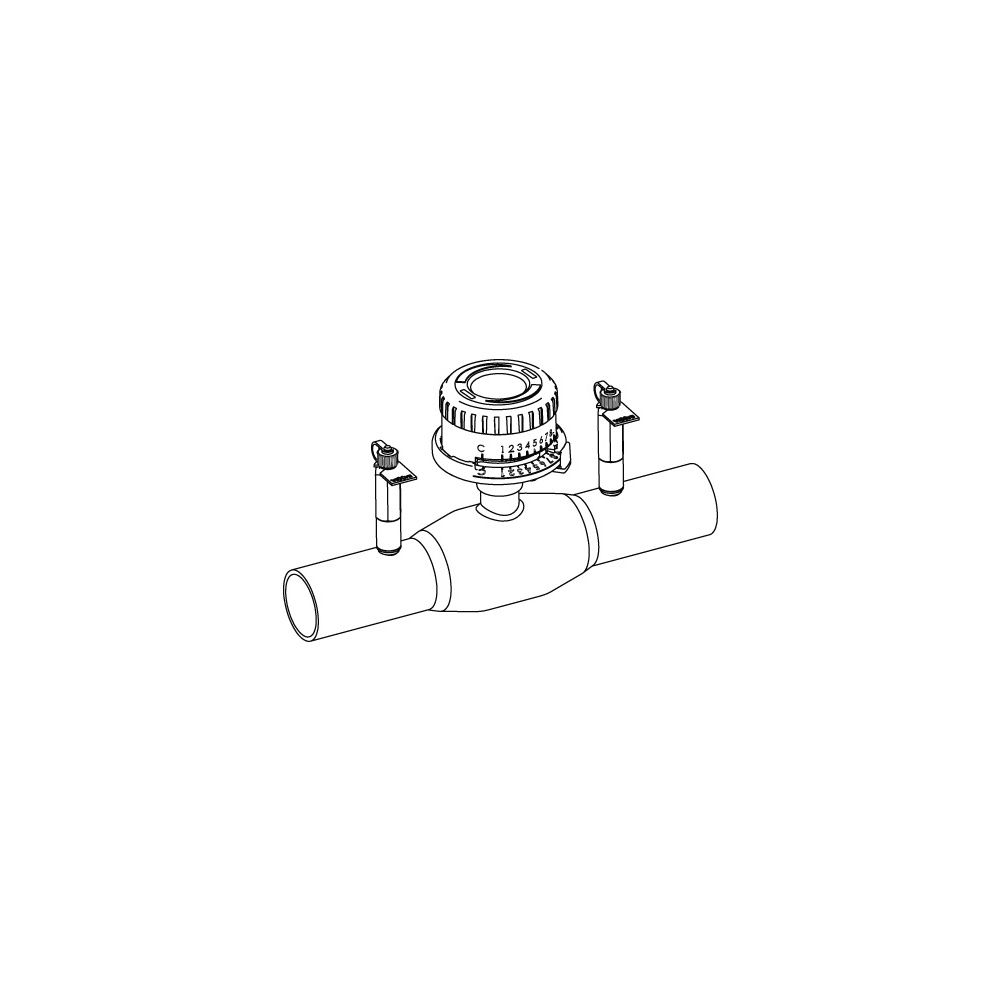

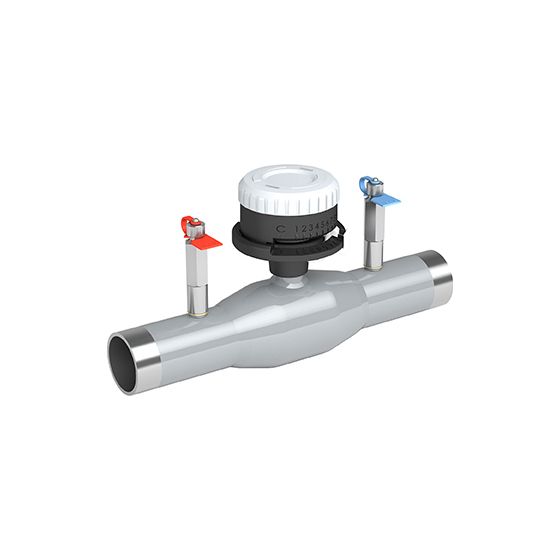

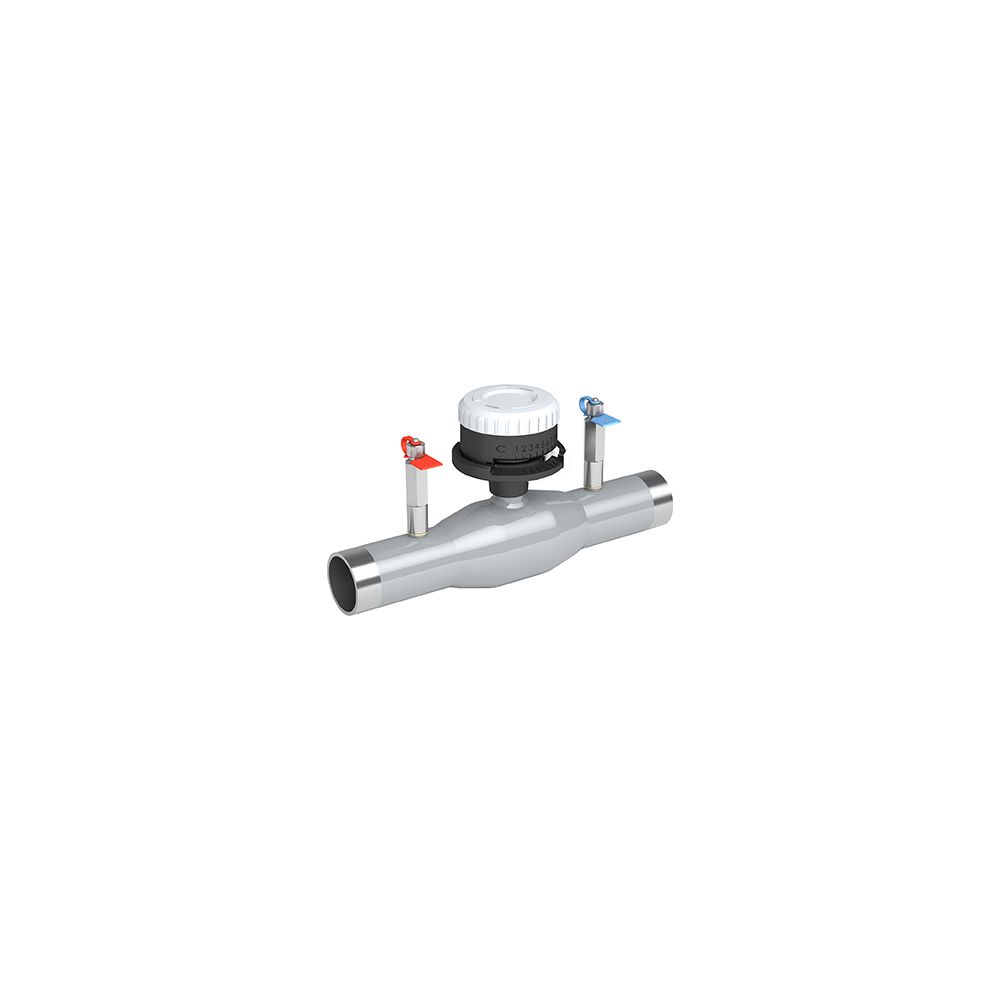

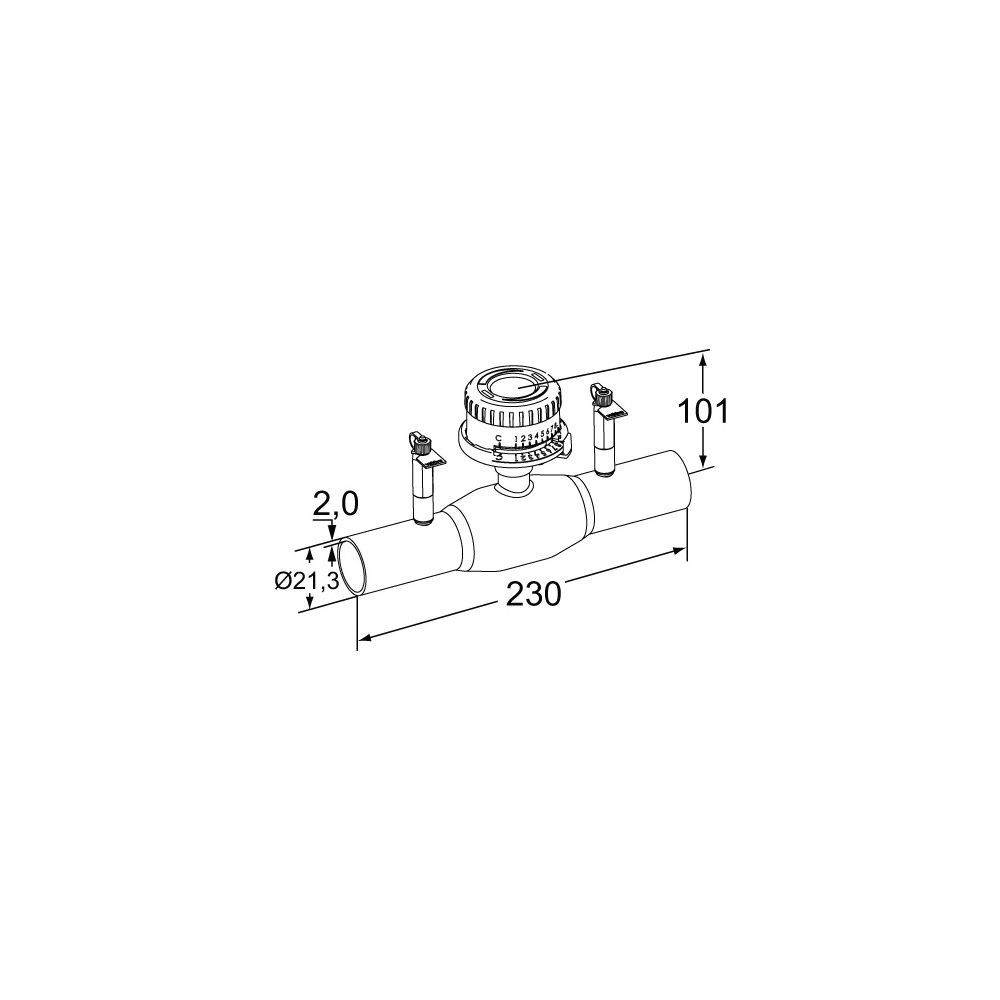

IMI TA Strangregulierventil TA-BVS 240, Nennweite DN 15 Nenndruck PN 25, Anschweißenden, Edelstahl

Das IMI TA Strangregulierventil TA-BVS 240 ist ein manuell betriebenes Einregulierungsventil aus Edelstahl mit Anschweißenden. Es dient zum Einregulieren, Voreinstellen, Messen und Absperren in Heizungs- und Kälteanlagen sowie in industriellen Systemen mit geeignetem Medium. Die Ausführung DN 15 und Druckstufe PN 25 ist für den Einsatz im Temperaturbereich von -20 °C bis 120 °C vorgesehen.

Welche Aufgaben übernimmt das TA-BVS 240 im Heizungs- und Kältesystem?

Das TA-BVS 240 von IMI TA ist ein Einregulierungsventil aus Edelstahl für Heizungs- und Kälteanlagen. Es ermöglicht das Einregulieren (mit gleichprozentiger Kennlinie), Voreinstellen, Messen und Absperren. Zusätzlich sind Messanschluss und Messnippel vorhanden, sodass Messungen am Ventil möglich sind. Der Einsatz erfolgt für sauberes Heizungs- oder Kühlwasser sowie auch in Industriesystemen, beispielsweise mit Prozesswasser oder Glykol.

Welche Materialien bieten hohe Korrosionsfestigkeit?

Das Ventil ist auf hohe Korrosionsfestigkeit ausgelegt. Dafür werden unter anderem Edelstahl-Bauteile eingesetzt: Das Gehäuse und die Kugel sind aus Edelstahl X2CrNiMo17-12-2 (EN 1.4404), auch bekannt als Edelstahl 316 L. Die Kugelabdichtung ist mit gehärtetem PTFE+GF ausgeführt. Die Spindel besteht ebenfalls aus Edelstahl X2CrNiMo17-12-2 (EN 1.4404). Abdichtungen an der Spindel sind mit FPM und NBR benannt. Die Messnippel bestehen aus Edelstahl X8CrNiS18-9 (EN 1.4305) und das Handrad aus PA-GF50. Zusätzlich ist ein Standanzeiger vorgesehen.

Wie erfolgt der Anschluss und welche Bedienungsart ist vorgesehen?

Das TA-BVS 240 ist mit Anschweißenden ausgeführt, wobei für beide Anschlussseiten ein Schweißanschluss angegeben ist. Die Handbedienung ist vorgesehen: geeignet für Handbedienung: ja, Motorgesteuert: nein. Ein Thermometer ist nicht integriert (Mit Thermometer: nein). Für den Einbau wird laut Angaben kein Spezialwerkzeug erforderlich.

Technische Daten

• Typ: TA-BVS 240
• Nenndurchmesser (DN): DN 15
• Druckstufe (Ventil): PN 25
• Anschlussart: Anschweißenden, Schweißanschluss
• Werkstoffgüte: Edelstahl 316 L (1.4404)
• Medien: sauberes Heizungs- oder Kühlwasser; auch Prozesswasser oder Glykol
• Mediumtemperatur (Dauerbetrieb): -20 - 120 °C
• Kvs-Wert: 2,61
• Bedienung: Handbedienung
• Mit Standanzeiger: ja

Das IMI TA Strangregulierventil TA-BVS 240 (DN 15, PN 25) aus Edelstahl mit Anschweißenden ist eine zuverlässige Lösung für die präzise Durchflussregelung in anspruchsvollen Umgebungen. Es ist für Handbedienung vorgesehen und für Medien wie sauberes Heizungs- oder Kühlwasser sowie Prozesswasser oder Glykol geeignet. Der Dauerbetriebsbereich liegt bei -20 °C bis 120 °C bei einem Kvs-Wert von 2,61.
