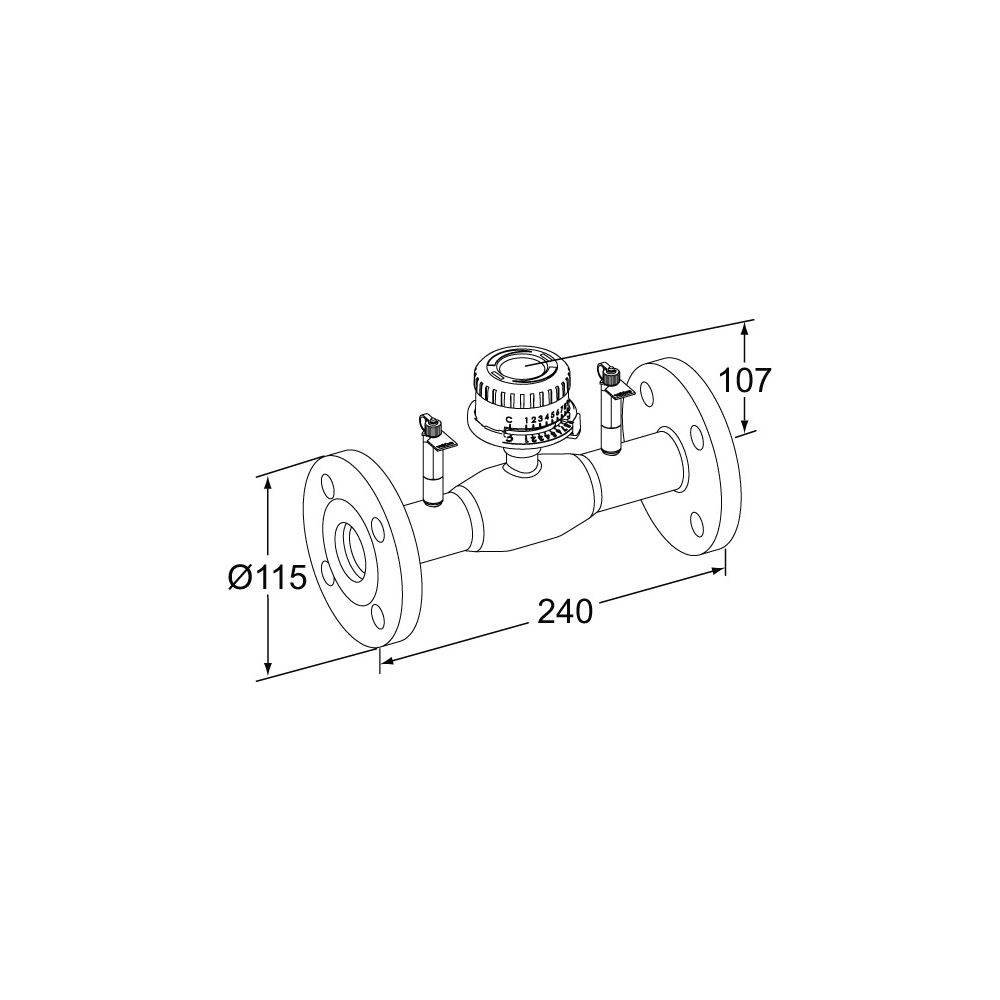

IMI TA Strangregulierventil TA-BVS 243, Nennweite DN 25 Nenndruck PN 25, Flansche, Edelstahl

Das IMI TA Strangregulierventil TA-BVS 243 ist ein manuell bedienbares Einregulierungsventil aus Edelstahl, das sich durch hohe Korrosionsfestigkeit auszeichnet. Es ist mit Flanschen ausgestattet und eignet sich ideal für den Einsatz in Heizungs- und Kälteanlagen sowie in industriellen Anwendungen mit Medien wie Prozesswasser oder Glykol. Mit einem Nenndurchmesser von DN 25 und einer Druckstufe von PN 25 ermöglicht es präzises Einregulieren, Voreinstellen, Messen und Absperren von Medienströmen.

Wie eignet sich das TA-BVS 243 für Heizungs- und Kälteanlagen?

Das TA-BVS 243 von IMI TA ist als Einregulierungsventil für Heizungs- und Kälteanlagen konzipiert. Es übernimmt die Funktionen Einregulieren (mit gleichprozentiger Kennlinie), Voreinstellen, Messen und Absperren. Als Medien kommen sauberes Heizungs- oder Kühlwasser infrage, zudem ist es für Industriesysteme mit Prozesswasser oder Glykol geeignet.

Welche Temperatur- und Mediengrenzen sind vorgesehen?

Der Einsatzbereich des Ventils liegt bei einer Mediumtemperatur (Dauerbetrieb) von -20 bis 120 °C. Für Anwendungen unter -20 °C ist eine Rücksprache mit IMI Hydronic Engineering erforderlich. Das Ventil ist nicht für Dampf geeignet. Für Medien, die Freezium, Ethanol oder Methanol enthalten, ist es auf Anfrage mit einem EPDM O-Ring erhältlich.

Welche Materialien ermöglichen die Langlebigkeit und Korrosionsfestigkeit?

Die hohe Korrosionsfestigkeit des TA-BVS 243 wird durch die Verwendung hochwertiger Materialien sichergestellt. Gehäuse, Kugel und Spindel bestehen aus Edelstahl X2CrNiMo17-12-2 (EN 1.4404), auch bekannt als Edelstahl 316 L. Für Nenndurchmesser von DN 15 bis DN 50 ist die Kugel auch aus PA-GF30 gefertigt. Die Kugelabdichtung besteht aus gehärtetem PTFE+GF, während die Spindelabdichtungen aus FPM und NBR gefertigt sind. Die Messnippel sind aus Edelstahl X8CrNiS18-9 (EN 1.4305) und das Handrad aus PA-GF50. Die Flansche entsprechen den Normen EN 1092-1 und ISO 7005-1.

Welche Anschlüsse und hydraulischen Eckdaten sind relevant?

Der Anschluss des Ventils erfolgt über Flansche, wobei beide Anschlüsse als Flansch ausgeführt sind. Ein Messanschluss ist vorhanden, ebenso ein Standanzeiger. Für die hydraulische Auslegung ist ein Kvs-Wert von 13,8 angegeben. Das Ventil ist für die Druckstufe PN 25 und den Nenndurchmesser DN 25 ausgelegt.

Technische Daten

• Typ: TA-BVS 243
• Nenndurchmesser: DN 25
• Druckstufe: PN 25
• Anschlussart: Flansch
• Werkstoff Gehäuse: Edelstahl X2CrNiMo17-12-2 (EN 1.4404) / Edelstahl 316 L
• Kvs-Wert: 13,8
• Mediumtemperatur (Dauerbetrieb): -20 bis 120 °C
• Funktionen: Einregulieren, Voreinstellen, Messen, Absperren
• Mit Messanschluss: Ja
• Mit Standanzeiger: Ja

Das IMI TA Strangregulierventil TA-BVS 243 bietet als manuell bedienbares Edelstahl-Einregulierungsventil eine zuverlässige Lösung für die präzise Regelung von Fluidströmen. Mit seiner robusten Konstruktion, der Eignung für Temperaturen von -20 °C bis 120 °C und den Spezifikationen DN 25 und PN 25 ist es eine langlebige Komponente für anspruchsvolle Heizungs-, Kälte- und Industrieanwendungen. Der Kvs-Wert von 13,8 sowie der vorhandene Messanschluss unterstützen die Anlagenhydraulik, während der Flanschanschluss eine flexible Einbindung ermöglicht.
