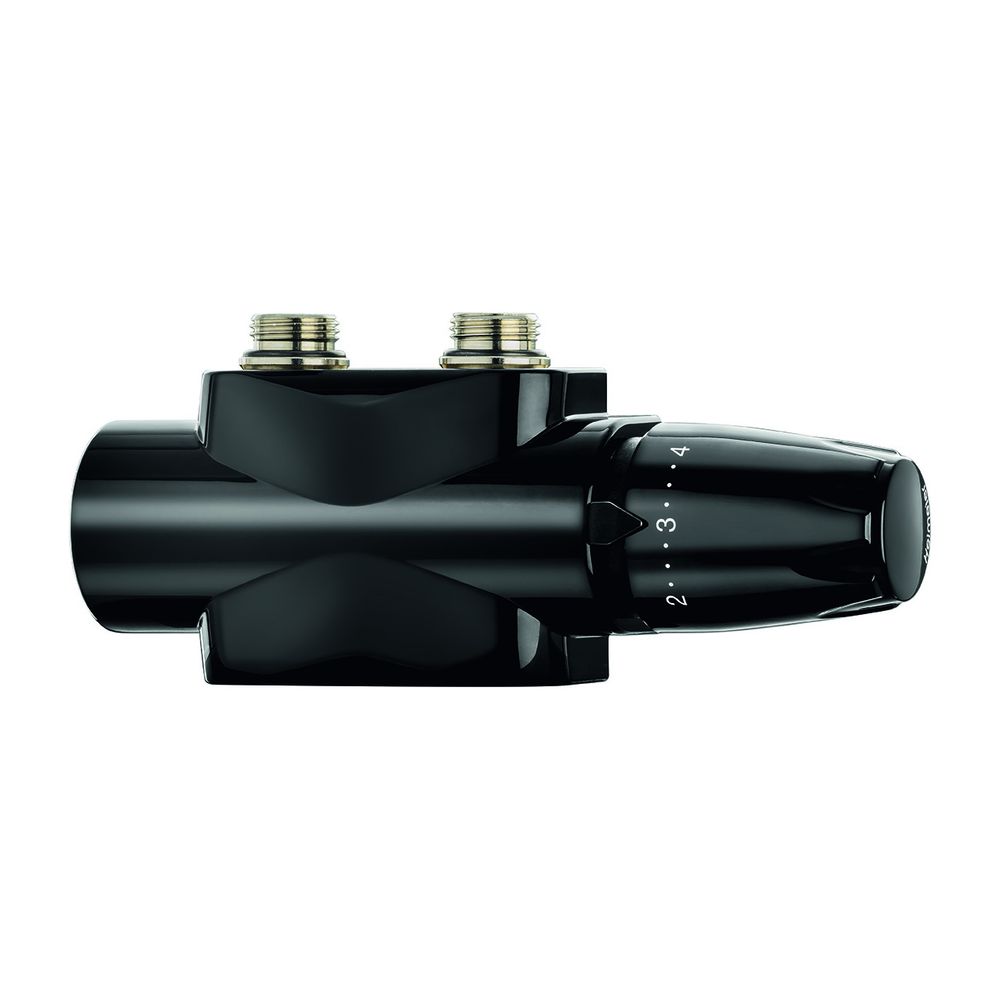

IMI Heimeier Ventil Multilux 4-Set Zweirohr- und Einrohr, Tiefschwarz

Das IMI HEIMEIER Multilux 4-Set Ventil in tiefschwarz RAL 9005 ist eine vielseitige Lösung für Heizungsanlagen. Es lässt sich sowohl in Zweirohr- als auch in Einrohr-Heizungsanlagen einsetzen und bietet flexible Montagemöglichkeiten. Gefertigt aus korrosionsbeständigem Rotguss, wird eine zuverlässige Funktion sichergestellt. Das Set ist für den Einsatz als Eck- oder Durchgangsform geeignet.

Welche Flexibilität bietet das Multilux 4-Set bei der Installation?

Das Ventil ist für die Montage als Eck- oder Durchgangsform konzipiert. Der Thermostat-Kopf kann flexibel links oder rechts montiert werden, wobei die werkseitige Einstellung links ist. Für eine Rechtsmontage lässt sich das Thermostat-Oberteil gegen das Absperr-Oberteil tauschen. Die Anschlüsse weisen einen Mittenabstand von 50 mm auf. Der rohrseitige Anschluss ist G 3/4 und wird mit Klemmverschraubungen für Kunststoff-, Kupfer- oder Präzisionsstahlrohr geliefert. Anschlussstücke für Heizkörperanschlüsse R 1/2 und G 3/4 sind ebenfalls enthalten. Die Installation erfordert kein Spezialwerkzeug.

Welche technischen Merkmale zeichnen das Ventil aus?

Das Multilux 4-Set besteht aus korrosionsbeständigem Rotguss. Es verfügt über eine Niro-Stahlspindel mit doppelter O-Ring-Abdichtung. Der äußere O-Ring sowie das gesamte Thermostat-Oberteil sind unter Druck auswechselbar, was die Wartung erleichtert. Eine stufenlose Präzisions-Voreinstellung und ein Absperrkegel sind integriert. Die Abdichtung an den Spindeln erfolgt durch EPDM O-Ringe. Die zulässige Betriebstemperatur beträgt TB 120 °C und mit Verkleidung TB 90 °C. Der zulässige Betriebsüberdruck liegt bei PB 10 bar.

Welche Eigenschaften besitzt der Thermostat-Kopf DX?

Der Thermostat-Kopf DX ist mit einer geschlossenen Skalenhaube und einem flüssigkeitsgefüllten Thermostat ausgestattet. Er zeichnet sich durch eine hohe Stellkraft, geringste Hysterese und eine optimale Schließzeit aus. Das Regelverhalten ist auch bei kleinen Auslegungsregeldifferenzen (kleiner 1 K) stabil. Der Thermostat bietet eine Merkzahl von 1-5 und eine Frostschutzsicherung. Der einstellbare Temperaturbereich liegt zwischen 6 °C und 28 °C.

Technische Daten

• Ausführung: umstellbar für Zweirohr- und Einrohr-Heizungsanlagen
• Farbe: tiefschwarz RAL 9005
• Mittenabstand Anschlüsse: 50 mm
• Rohrseitiger Anschluss: G 3/4
• Heizkörperanschlüsse: R 1/2 und G 3/4
• Zulässige Betriebstemperatur: TB 120 °C (ohne Verkleidung), TB 90 °C (mit Verkleidung)
• Zulässiger Betriebsüberdruck: PB 10 bar
• Thermostat-Temperaturbereich: 6 °C bis 28 °C
• Frostschutzsicherung: Vorhanden
• Material Ventilunterteil: Korrosionsbeständiger Rotguss

Das IMI HEIMEIER Multilux 4-Set bietet eine robuste und anpassungsfähige Lösung für die Heizungsinstallation. Mit einem Mittenabstand von 50 mm und der Eignung für Zweirohr- und Einrohrsysteme ermöglicht es eine effiziente Temperaturregelung. Der Thermostat-Kopf DX mit Frostschutzsicherung und einem Temperaturbereich von 6 °C bis 28 °C sorgt für Komfort und Sicherheit im Betrieb.

Lieferumfang

• 1x Multilux 4 Thermostat-Ventilunterteil
• 1x Thermostat-Kopf DX
• 1x Verkleidung
• 1x Anschlussstücke für Heizkörperanschlüsse R 1/2 und G 3/4
• 1x Verschlusskappen für G 3/4 Rohranschluss
