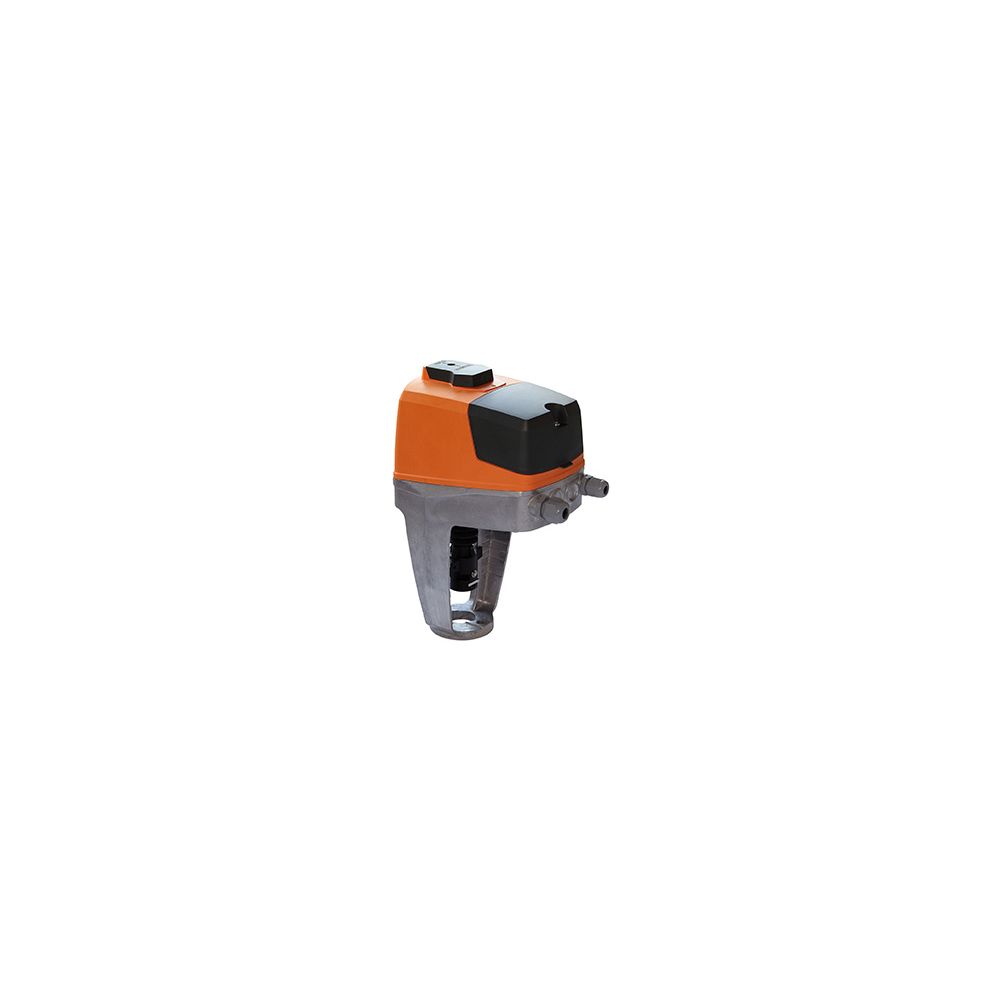

Bild öffnenHeimeier TA Stellantrieb TA-Slider 1600 Plus 100-240V Fail-safe, stetig, 0(2)-10 VDC, 3-P, 2-P
Artikelnummer: IMI-32222840319
UVP: 1.675,16 €
1.331,40 €
343,76 €
Rabatt
Lieferung per Paket
Versandkosten & Lieferinformationen
Versand innerhalb 49 –
53 Werktagen
Do. 23. Januar 25 –
Di. 28. Januar 25
Verfügbare Zahlungsweisen
Vorkasse und Rechnungskauf auf
Anfrage
Heimeier TA Stellantrieb TA-Slider 1600 Plus 100-240V Fail-safe, stetig, 0(2)-10 VDC, 3-P, 2-P
TA-Slider 1600 Fail-safe Plus von IMI TA. Digital konfigurierbarer stetiger Push/Pull-Stellantrieb mit elektronischer Notstellfunktion – 1600 N. Digital konfigurierbare Stellantriebe mit Notstellfunktion für alle Regelungssysteme, mit oder ohne Change-Over-Funktion. Die zahlreichen Einstellmöglichkeiten erlauben eine flexible Anpassung der Parameter an die Gegebenheiten vor Ort. Der frei programmierbare Digitaleingang, Relais und der einstellbare maximale Ventilhub eröffnen neue Möglichkeiten für moderne hydronische Regelungen und den hydraulischen Abgleich.
TA Elektromotorischer, dig. konfigurierbarer Push/Pull-
Stellantrieb mit Notstellfunktion. Mit Digitaleingang, Relais, mA-Ausgang. Notstellfunktion: Einstellbare Position im Fehlerfall: Spindel ausgefahren, eingezogen oder frei konfigurierbare Zwischenposition. Per Smartphone können via Bluetooth u. TA-Dongle alle Einst. angepasst werden. In mehr als 200 Einstelloptionen können Ein- u. Ausgangssign., Digitaleing., Relais, Charakteristik u. weitere Param. konfiguriert werden. Diagnosemöglichk. d. Aufzeichnung der letzten 10 Fehler. Funktionen: Stetige Regelung, 3-Punkt,
2-Punkt, Handbetätigung, Auto. Hubanp., Anz. Betriebsart, Status u. Pos., VDC-Ausgangssignal, Einstellb. Hubbegrenzung, Ventilblockierschutz, Ventilblockage Erk., Sicherheitsstellung
im Fehlerfall, Diagn.-/Protokollfunktion. 1 Digitaleing., max.100 Ohm, Kabel max.10m lang bzw. geschirmt. 2 Relais, max. 5A, 30 VDC/250 VAC b. ohmscher Last. 1 Ausgangssignal in mA.
Schutzart IP54. Schutzkl. I. CE-zert. Spannungsvers.: 100-240VAC +/-10%. Frequenz 50/60Hz +/-3 Hz. Leistungsaufn.: Spitze: < 18,4 VA(VAC); < 9,1 W(VDC). Betrieb: < 11,4 VA(VAC); < 8 (VDC). Standby: < 1,6 VA(VAC); < 0,7 W(VDC). Eingangssign.: 0(2)-10VDC, Ri 47kOhm. Empfindl. einstellbar zw. 0,1 und 0,5VDC. 0,33Hz Tiefpassfilter. 0(4)-20 mA Ri 500 Ohm. Proportional: 0-10, 10-0, 2-10, 10-2VDC, 0-20, 20-0, 4-20, 20-4mA, Proportional/Split-Range: 0-5, 5-0, 5-10, 10-5VDC, 0-4,5, 4,5-0, 5,5-10, 10-5,5VDC, 2-6, 6-2, 6-10, 10-6VDC, 0-10, 10-0, 10-20, 20-10mA, 4-12, 12-4, 12-20, 20-12mA, Ausgangssign.: 0(4)-20mA, max. 700Ohm. Charakteristik: Linear, EQM 0,25, invers EQM 0,25. Stellgeschw.: 3, 4, 6, 8, 12 oder 16s/mm. Stellkraft: 1600N. Hub: Max. 33 mm. Temperatur: Medientemperatur: 0 - +120 GrdC. Betriebsbedingungen: 0 - +50 Grd C. Lagerbedingungen: -20 - +70 Grd C. Typ: TA-Slider 1600 Fail-safe Plus, Mit Digitaleingang, Relais, mA-Ausgang. Ausführung: 100-240 VAC. Fabrikat: IMI TA. Art.-Nr. 32222840319
Kein Spezialwerkzeug erforderlich
Weiterlesen
Downloads
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
IMI Heimeier – der Experte für thermostatische Regelung
Der deutsche Hersteller IMI Heimeier ist aus der Branche für Heizung-, Lüftungs- und Klimatechnik nicht mehr wegzudenken. Längst ist die Marke auch zum globalen Technologieführer aufgestiegen und bietet mit einem enormen Produktprogramm innovative Lösungen für alle Anwendungen thermostatischer Regelung. Es gibt kaum eine Installationsanforderung, für die IMI Heimeier nicht die passende Komponente bereithält.
Vom Thermostat-Kopf bis hin zum Heizkörperventil liefert der deutsche Global Player Produkte, die mit allen gängigen Lösungen am Markt kompatibel sind. Dank exzellenter Produktstandards und einem einzigartigen Angebot für Regelkomponenten wie Raumthermostaten, Kugelhähnen oder Absperrventilen genießt die Marke seit je her einen ausgezeichneten Ruf im Handwerk. Zudem überzeugt IMI Heimeier mit einem breiten Produktportfolio für Zubehör und Ersatzteile, das nahezu alle Anforderungen der Heiztechnik abdeckt.
Weiterlesen
Technische Daten
| Hersteller-Warengruppe | Regelventile |
| Hersteller-Produktgruppe | IMI TA |
| Hersteller-Artikelnummer | 32222840319 |
| Hersteller | Heimeier |
| Arbeitsbereich einstellbar | ja |
| Artikelnummer | IMI-32222840319 |
| Ausführung | linear |
| Automatische Huberkennung | ja |
| Bauhöhe | 288 |
| Baulänge | 124 |
| Bautiefe | 211 |
| EAN-13 | 5902276816994 |
| Einstellbare Zustandsmeldung | ja |
| Endkontakte | 2 |
| Explosionsgeschützt | nein |
| Geeignet für Belüftungsarmaturen | nein |
| Geeignet für Handbedienung | ja |
| Geeignet für Ventile | ja |
| Gewicht | 1,7 kg |
| Hilfskontakte | ja |
| Hilfskontakte optional | nein |
| Hublänge | 33 |
| Laufzeit | 70 |
| Max elektrische Leistungsaufnahme | 14,2 |
| Mit mechanischem Standanzeiger | nein |
| Mit Nullspannungsrücklauf | ja |
| Mit Sicherheitsfunktion | ja |
| Netzspannung | 230 V AC |
| Potentialfreier Schaltkontakt | nein |
| Regelungsart An/Aus | ja |
| Regelungsart modulierend | ja |
| Regelungsart Split-Range | ja |
| Schutzart (IP) | IP54 |
| Selbsteinstellbare Schlaglänge | ja |
| Spannungsfrei wenn geschlossen | nein |
| Steuersignal | 0 - 10 V |
| Umgebungstemperatur | 0 |
| Verstellkraft | 1600 |
| Werkstoff des Gehäuses | Kunststoff |
| Zulässige relative Feuchtigkeit | 5 |
| Zustandsmeldung | 0 - 10 V |
| Übertragung | mit Zahnrädern |
