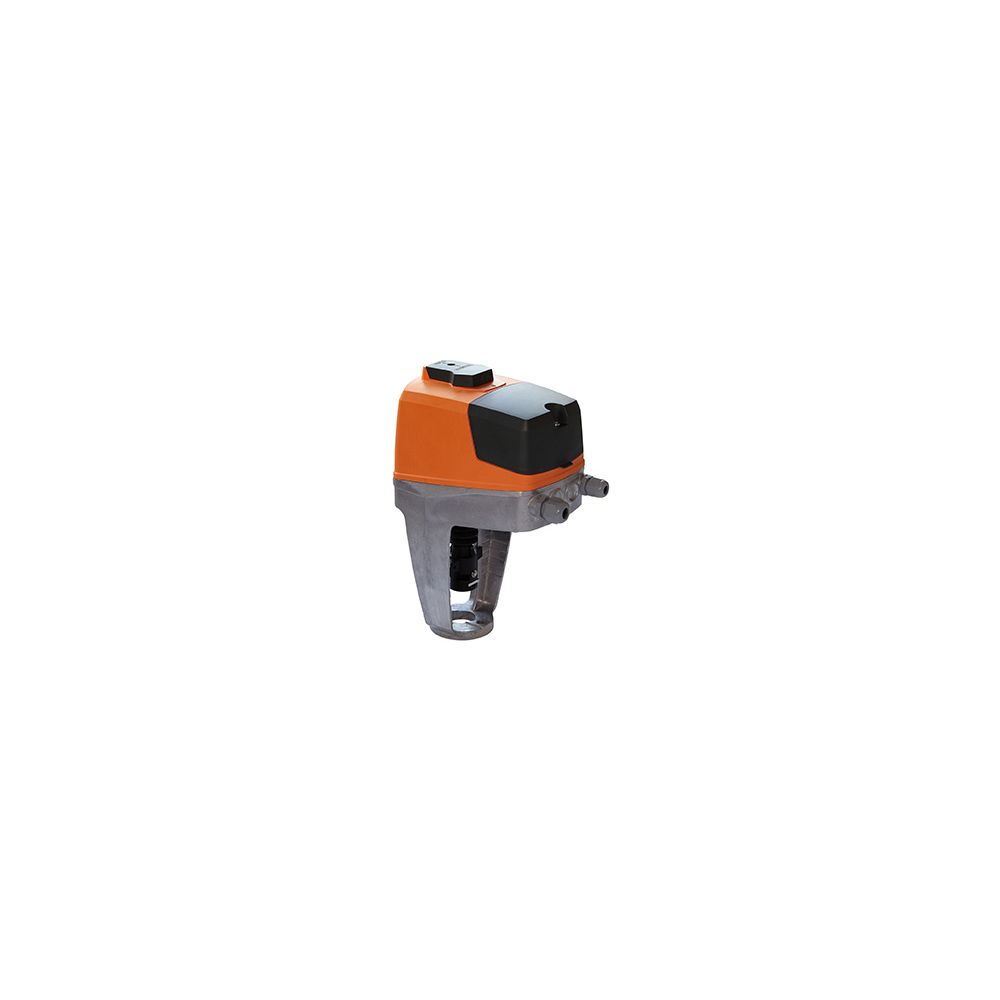

IMI TA Stellantrieb TA-Slider 1600 Plus, 24V stetig, 0-10V DC, mit Digitaleingang, Relais und mA-Ausgang

Der IMI TA Stellantrieb TA-Slider 1600 Plus ist ein digital konfigurierbarer Push/Pull-Stellantrieb mit einer Stellkraft von 1600 N. Er ist für eine Spannungsversorgung von 24 V AC/DC ausgelegt und unterstützt stetige Regelungen sowie 3-Punkt- und 2-Punkt-Steuerungen mit Eingangssignalen von 0(2)-10 VDC und 0(4)-20 mA. Dieses vielseitige Gerät eignet sich ideal für moderne hydronische Regelungen und den hydraulischen Abgleich.

Welche Konfigurationsmöglichkeiten bietet der TA-Slider 1600 Plus?

Der IMI TA TA-Slider 1600 Plus ist ein digital konfigurierbarer Stellantrieb, der sich flexibel an die Gegebenheiten vor Ort anpassen lässt. Über mehr als 200 Einstelloptionen können Ein- und Ausgangssignale, der Digitaleingang, Relais und die Charakteristik konfiguriert werden. Die Anpassung der Parameter ist bequem per Smartphone via Bluetooth und einem TA-Dongle möglich. Zudem bietet der Stellantrieb eine einstellbare Hubbegrenzung und einen frei programmierbaren Digitaleingang.

Welche Funktionen und Sicherheitsmerkmale zeichnen den Stellantrieb aus?

Dieser Stellantrieb unterstützt verschiedene Regelungsarten, darunter stetige Regelung, 3-Punkt- und 2-Punkt-Steuerung sowie Handbetätigung. Eine automatische Hubanpassung ist ebenfalls integriert. Für einen zuverlässigen Betrieb sorgen der Ventilblockierschutz und die Ventilblockage Erkennung. Im Fehlerfall wird eine Sicherheitsstellung eingenommen. Eine Diagnose- und Protokollfunktion zeichnet die letzten 10 Fehler auf, was die Wartung und Fehlerbehebung erleichtert. Der Stellantrieb bietet die Möglichkeit zur einstellbaren Zustandsmeldung.

Wie lässt sich der Stellantrieb in bestehende Systeme integrieren?

Der Stellantrieb verfügt über einen Digitaleingang, zwei Relais mit einer maximalen Last von 5 A bei 30 VDC/250 VAC und einen mA-Ausgang. Die Spannungsversorgung erfolgt über 24 VAC/VDC mit einer Frequenz von 50/60 Hz. Als Eingangssignale werden 0(2)-10 VDC (Ri 47 kOhm) und 0(4)-20 mA (Ri 500 Ohm) unterstützt, wobei die Empfindlichkeit zwischen 0,1 und 0,5 VDC einstellbar ist. Das Ausgangssignal liegt bei 0(4)-20 mA (max. 700 Ohm). Die Schutzart IP54 ermöglicht einen zuverlässigen Betrieb in verschiedenen Umgebungen. Das Gehäuse besteht aus Kunststoff.

Technische Daten

• Stellkraft: 1600 N
• Hub: Max. 33 mm
• Stellgeschwindigkeit: 3, 4, 6, 8, 12 oder 16 s/mm
• Schutzart: IP54
• Netzspannung: 24 VAC/VDC
• Eingangssignal: 0(2)-10 VDC, 0(4)-20 mA
• Ausgangssignal: 0(4)-20 mA
• Medientemperatur: 0 - +120 °C
• Betriebsbedingungen: 0 - +50 °C
• Max. elektrische Leistungsaufnahme (Betrieb): <10,8 VA (VAC) / <7,7 W (VDC)

Der IMI TA Stellantrieb TA-Slider 1600 Plus bietet eine leistungsstarke und flexible Lösung für die präzise Regelung in HLK-Systemen. Mit einer Stellkraft von 1600 N und einem maximalen Hub von 33 mm ermöglicht er eine zuverlässige Steuerung. Die umfangreichen Konfigurationsmöglichkeiten und die Unterstützung verschiedener Regelungsarten wie stetig, 3-Punkt und 2-Punkt machen ihn zu einem vielseitigen Baustein für effiziente hydronische Anwendungen.
