Heimeier TA Stellantrieb TA-Slider 1600 Plus 24V BACnet/IP Ethernet Digitaleingang, Relais, mA
Artikelnr: 32222816219
EAN: 5902276816932
UVP: 1.064,34 €
846,30 €
218,04 €
Rabatt
Lieferung per Paket
Versandkosten & Lieferinformationen
Versand innerhalb 39 –
43 Werktagen
Mi. 12. Februar 25 –
Mo. 17. Februar 25
Verfügbare Zahlungsweisen
Vorkasse und Rechnungskauf auf
Anfrage

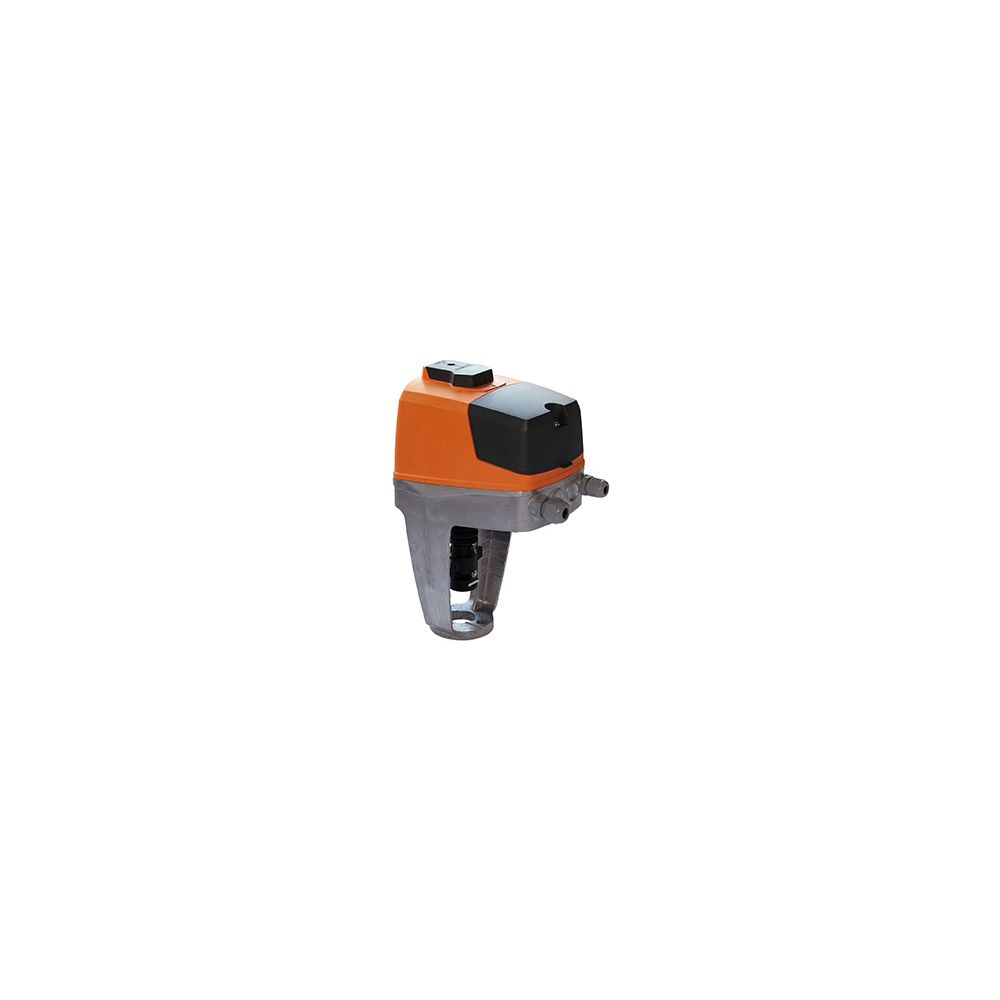

Heimeier TA Stellantrieb TA-Slider 1600 Plus 24V BACnet/IP Ethernet Digitaleingang, Relais, mA
TA-Slider 1600 von IMI TA. Digital konfigurierbarer stetiger Push/Pull-Stellantrieb – 1600 N. Digital konfigurierbare Stellantriebe für alle Regelungssysteme mit oder ohne BUS-Kommunikation. Die zahlreichen Einstellmöglichkeiten erlauben eine flexible Anpassung der Parameter an die Gegebenheiten vor Ort. Der frei programmierbare Digitaleingang, Relais und der einstellbare maximale Ventilhub eröffnen neue Möglichkeiten für moderne hydronische Regelungen und den hydraulischen Abgleich.
TA Elektromotorischer, dig., konfigurierbarer Push/Pull-, Stellantrieb. BACnet/IP Ethernet. Per Smartphone können via Bluetooth u., TA-Dongle alle Einst. angepasst, werden. In mehr als 200 Einstelloptionen, können Ein- u. Ausgangssign., Digitaleing., Relais, Charakteristik u., weitere Param. konfiguriert werden., Diagnosemöglichk. d. Aufzeichnung, der letzten 10 Fehler., Funktionen: Stetige Regelung, 3-Punkt, 2-Punkt, Handbetätigung, Auto. Hubanp., Anz. Betriebsart, Status u. Pos., VDC-, Ausgangssignal, Einstellb., Hubbegrenzung, Ventilblockierschutz, Ventilblockage Erk., Sicherheitsstellung, im Fehlerfall, Diagn.-/Protokollfunktion., 1 Digitaleing., max. 100Ohm, Kabel max. 10m bzw. geschirmt., 2 Relais, max.5A, 30VDC/250VAC bei ohmscher Last., Ausgangssignal mA., Mit optionaler BUS-Platine für BACnet., Schutzart IP54. Schutzkl. I., CE-zert., Spannungsvers.:, 24VAC/VDC +/-15%., Frequenz 50/60Hz +/-3 Hz., Leistungsaufn.:, Betrieb: <10,8VA(VAC), <7,7W(VDC), Standby: <1 VA(VAC), <0,5W(VDC), Eingangssign.:, 0(2)-10VDC, Ri 47kOhm., Empfindl. einstellbar zw. 0,1 und, 0,5VDC. 0,33Hz Tiefpassfilter., 0(4)-20 mA Ri 500 Ohm., Proportional:, 0-10, 10-0, 2-10, 10-2VDC, 0-20, 20-0, 4-20, 20-4mA, Proportional/Split-Range:, 0-5, 5-0, 5-10, 10-5VDC, 0-4,5, 4,5-0, 5,5-10, 10-5,5VDC, 2-6, 6-2, 6-10, 10-6VDC, 0-10, 10-0, 10-20, 20-10mA, 4-12, 12-4, 12-20, 20-12mA, Ausgangssign. z. Stellungsrückmeldung:, 0(4)-20mA, max. 700 Ohm., Charakteristik:, Linear, EQM 0,25, invers EQM 0,25., Stellgeschw.:, 3, 4, 6, 8, 12, 16s/mm, Stellkr.: 1600N, Hub:
Max. 33 mm. Temperatur:, Medientemp.: 0 - +120 Grd C, Betriebsbedingungen: 0 - +50 Grd C, Lagerbed.: -20 - +70 Grd C, Farben: RAL2011, RAL7043., Typ: TA-Slider 1600 Plus, 24 VAC/VDC, BACnet/IP Ethernet, Digitaleingang, Relais, mA-Ausgang, Fabrikat: IMI TA, Art.-Nr. 32222816219
Kein Spezialwerkzeug erforderlich
Weiterlesen
Downloads
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme,
Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch
autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten
und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der
Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen
Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt
werden.
Hersteller
IMI Hydronic Engineering Deutschland GmbH
Völlinghauser Weg
59597 Erwitte
Deutschland
IMI Heimeier – der Experte für thermostatische Regelung
Der deutsche Hersteller IMI Heimeier ist aus der Branche für Heizung-, Lüftungs- und Klimatechnik nicht mehr wegzudenken. Längst ist die Marke auch zum globalen Technologieführer aufgestiegen und bietet mit einem enormen Produktprogramm innovative Lösungen für alle Anwendungen thermostatischer Regelung. Es gibt kaum eine Installationsanforderung, für die IMI Heimeier nicht die passende Komponente bereithält.
Vom Thermostat-Kopf bis hin zum Heizkörperventil liefert der deutsche Global Player Produkte, die mit allen gängigen Lösungen am Markt kompatibel sind. Dank exzellenter Produktstandards und einem einzigartigen Angebot für Regelkomponenten wie Raumthermostaten, Kugelhähnen oder Absperrventilen genießt die Marke seit je her einen ausgezeichneten Ruf im Handwerk. Zudem überzeugt IMI Heimeier mit einem breiten Produktportfolio für Zubehör und Ersatzteile, das nahezu alle Anforderungen der Heiztechnik abdeckt.
Technische Daten
| Hersteller-Warengruppe | Regelventile |
| Hersteller-Produktgruppe | IMI TA |
| Hersteller-Artikelnummer | 32222816219 |
| Hersteller | Heimeier |
| Arbeitsbereich einstellbar | ja |
| Artikelnummer | IMI-32222816219 |
| Ausführung | linear |
| Automatische Huberkennung | ja |
| Bauhöhe | 288 |
| Baulänge | 124 |
| Bautiefe | 211 |
| EAN-13 | 5902276816932 |
| Einstellbare Zustandsmeldung | ja |
| Endkontakte | ohne |
| Explosionsgeschützt | nein |
| Geeignet für Belüftungsarmaturen | ja |
| Geeignet für Handbedienung | ja |
| Geeignet für Ventile | ja |
| Gewicht | 1,5 kg |
| Hilfskontakte | ja |
| Hilfskontakte optional | ja |
| Hublänge | 33 |
| Kommunikationsprotokoll | BACnet MSTP/IP |
| Laufzeit | 66 |
| Max elektrische Leistungsaufnahme | 10,8 |
| Mit Kopfflansch Direct-Mount nach ISO 5211 | nein |
| Mit mechanischem Standanzeiger | nein |
| Mit Nullspannungsrücklauf | nein |
| Mit Sicherheitsfunktion | nein |
| Netzspannung | 24 V AC/DC |
| Potentialfreier Schaltkontakt | ja |
| Regelungsart An/Aus | ja |
| Regelungsart modulierend | ja |
| Regelungsart Split-Range | ja |
| Schutzart (IP) | IP54 |
| Selbsteinstellbare Schlaglänge | ja |
| Spannungsfrei wenn geschlossen | nein |
| Steuersignal | 0 - 10 V / 4 - 20 mA |
| Umgebungstemperatur | 0 |
| Verstellkraft | 1600 |
| Werkstoff des Gehäuses | Kunststoff |
| Zulässige relative Feuchtigkeit | 5 |
| Zustandsmeldung | 0 - 10 V |
| Übertragung | mit Zahnrädern |
