Beschreibung

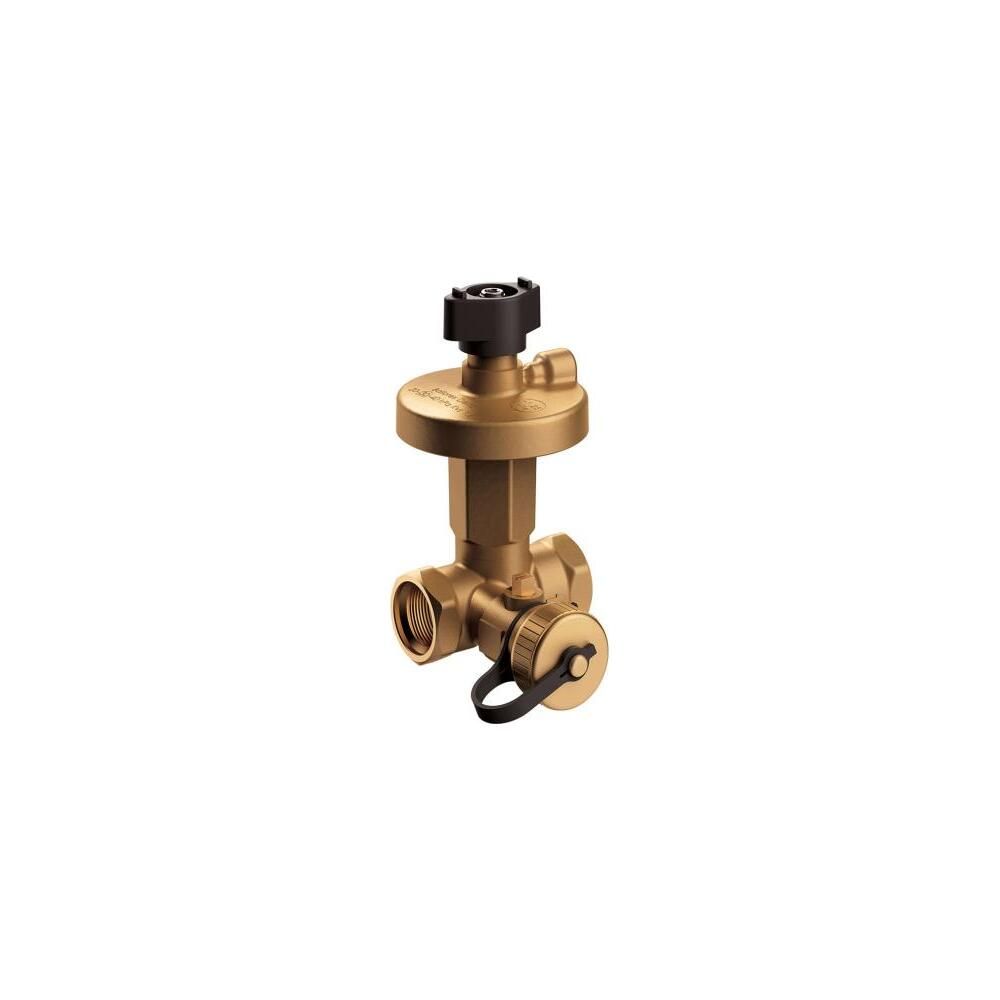

Flamco NexusValve Passim DN 32 1 1/4" Innengewinde 20-65 kPa mit Entleerung
Der Flamco NexusValve Passim Differenzdruckregler DN 32 ist ein automatischer Differenzdruckregler für Heiz- und Kühlsysteme. Ausgestattet mit einem 1 1/4" Innengewinde und einer Entleerungsfunktion, ermöglicht er einen einstellbaren Differenzdruck im Bereich von 20-65 kPa. Die Montage erfolgt unkompliziert im Rücklauf und erfordert keine Beruhigungsstrecken.
Wie funktioniert der NexusValve Passim Differenzdruckregler?
Der NexusValve Passim ist ein automatischer Differenzdruckregler, der den Differenzdruck in Heiz- und Kühlsystemen präzise regelt. Der gewünschte Differenzdruck kann über eine Voreinstellung angepasst werden. Optional ist auch eine Einstellung mittels eines Messcomputers in Verbindung mit einem Partnerventil Fluctus möglich. Eine integrierte Entleerung und Absperrung ermöglichen Wartungsarbeiten, ohne die vorgenommene Voreinstellung zu beeinflussen. Der Regler ist membrangesteuert und mit einer Isolierung ausgestattet.
Welche Materialien kommen zum Einsatz?
Für eine hohe Beständigkeit sind Gehäuse, Sitz, Konus und mechanische Teile des Flamco NexusValve Passim aus entzinkungsbeständigem Messing CW602N (DZR) gefertigt. Die Feder besteht aus Edelstahl, während Dichtungen und Membranen aus EPDM gefertigt sind. Die Absperrung wird durch PPS-Material realisiert.
Welche Anschluss- und Betriebsparameter sind relevant?
Der Anschluss des Reglers erfolgt über ein 1 1/4" Innengewinde, das als zylindrisches BSPT-Rp (ISO 7-1 / EN 10226-1) ausgeführt ist und einen KFE Hahn umfasst. Die Druckstufe beträgt PN 25. Die Betriebstemperatur liegt im Dauerbetrieb zwischen -20 °C und 120 °C, kurzzeitig sind bis zu 135 °C möglich. Der maximale Arbeitsdruck beträgt 25. Der Kvs-Wert ist 6,3. Der Regler ist abschließbar und verfügt über ein Entleerungsventil. Eine Sollwertanzeige, ein Messanschluss oder eine Impulsleitung sind nicht vorgesehen. Der Winkel der Spindel beträgt 90.
Technische Daten
- Nenngröße: DN 32
- Anschluss: 1 1/4" Innengewinde
- Einstellbarer Differenzdruck: 20-65 kPa
- Druckstufe: PN 25
- Mediumtemperatur (Dauerbetrieb): -20 °C bis 120 °C
- Max. Arbeitsdruck: 25
- Kvs-Wert: 6,3
- Bauhöhe: 148
- Werkstoff Gehäuse: Messing, entzinkungsbeständig (DZR)
- Abschließbar: ja
Der Flamco NexusValve Passim Differenzdruckregler DN 32 bietet eine zuverlässige Lösung zur präzisen Regelung des Differenzdrucks in Heiz- und Kühlsystemen. Mit seiner robusten Konstruktion aus entzinkungsbeständigem Messing, der Druckstufe PN 25 und einem breiten Mediumtemperaturbereich von -20 °C bis 120 °C ist er für anspruchsvolle Anwendungen geeignet. Die einfache Einstellung des Differenzdrucks zwischen 20-65 kPa und das integrierte Entleerungsventil unterstreichen die Funktionalität dieses Reglers.
Lieferumfang
- 1x Flamco NexusValve Passim Differenzdruckregler DN 32
- 1x 1m Kapillar-Rohr mit 1/2" Außengewinde
Technische Daten
| Hersteller-Warengruppe | Regelung |
| Hersteller-Serie | NexusValve |
| Hersteller-Produktgruppe | DPCV 20-65 kPa |
| Hersteller-Artikelnummer | MN80597.5282 |
| Hersteller | Flamco |
| Abschließbar | ja |
| Anschluss 1 | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss 2 | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Artikelnummer | FLAMCO-MN80597.5282 |
| Bauhöhe | 148 |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| Druckunterschied einstellbar | ja |
| EAN-13 | 4016715065209 |
| Einstellbereich | 35 - 75 |
| Gewicht | 2,045 kg |
| Kvs-Wert | 6,3 |
| Max Arbeitsdruck | 25 |
| Max Druckunterschied bei 20 °C | 250 |
| Mediumtemperatur (Dauerbetrieb) | -20 - 120 |
| Membrangesteuert | ja |
| Messanschluss | ohne |
| Mit Entleerungsventil | ja |
| Mit Impulsleitung | nein |
| Mit Isolierung | ja |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Mengenbegrenzer | nein |
| Sollwertanzeige | nein |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| Winkel der Spindel | 90 |
