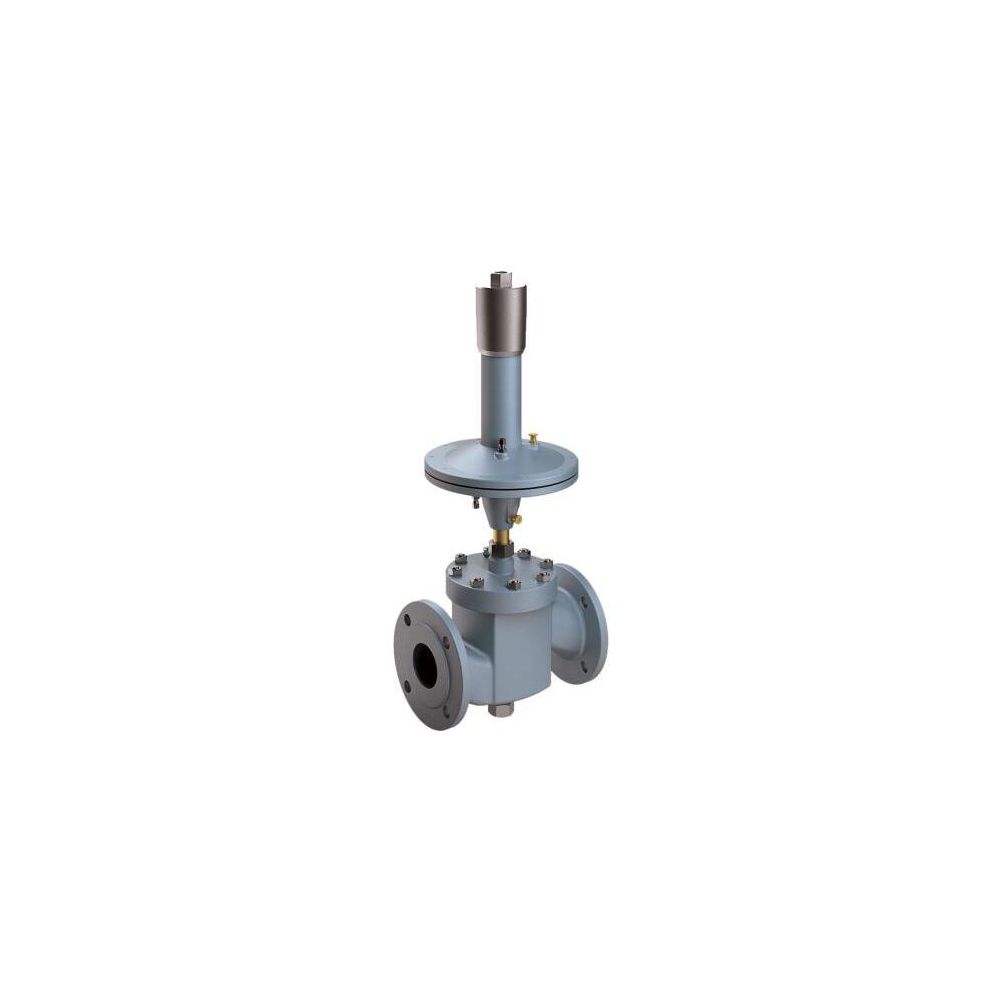

Flamco NexusValve Passim DN 80 Flansch, 70-130 kpa Kvs 80
Der automatische Differenzdruckregler Flamco NexusValve Passim DN 80 mit Flansch ist für Heiz- und Kühlsysteme ausgelegt und sorgt für einen einstellbaren Differenzdruck. Er ist ideal für die Montage im Vor- oder Rücklauf, ohne Beruhigungsstrecken. Im Lieferumfang sind ein 1 Meter Kapillar-Rohr mit 1/4AG zum Vorlauf und ein 1 Meter 1/8AG Rohr enthalten.
Wie wird der Differenzdruck am Flamco NexusValve Passim DN 80 eingestellt?
Der Differenzdruckregler arbeitet mit einer stufenlosen Voreinstellung über eine gut sichtbare Skala im Bereich von 70 bis 130 kPa. Alternativ kann die Einstellung über einen Messcomputer erfolgen; hierfür wird optional das Partnerventil Fluctus genannt.
Welche Materialien und Temperaturgrenzen sind zu beachten?
Das Gehäuse des Differenzdruckreglers besteht aus EN-GJS-400-15. Sitz, Konus, Spindel und Feder sind aus Edelstahl gefertigt, während Dichtung und Membran aus EPDM bestehen. Diese Materialkombination ist für einen Betriebstemperaturbereich von -20 bis +120 °C ausgelegt und widersteht einer Druckstufe PN16. Der maximale Differenzdruck beträgt 16 bar.
Welche Anschlüsse und Installationsmöglichkeiten bietet der Flamco NexusValve Passim DN 80?
Der Anschluss erfolgt als Flansch DN80 PN16. Die Installation ist flexibel im Vor- oder Rücklauf möglich und erfordert keine Beruhigungsstrecken. Zum Lieferumfang gehören ein 1 m Kapillar-Rohr mit 1/4AG zum Vorlauf sowie ein 1 m 1/8AG Rohr.
Technische Daten
- Nennweite (DN): 80
- Anschluss: Flansch DN80 PN16
- Kvs-Wert: 80
- Einstellbereich Differenzdruck: 70 - 130 kPa
- Betriebstemperatur: -20 bis +120 °C
- Druckstufe: PN16
- Maximaler Differenzdruck: 16 bar
- Gehäusematerial: EN-GJS-400-15
- Membrangesteuert: Ja
- Druckunterschied einstellbar: Ja
Der Flamco NexusValve Passim DN 80 Flanschregler mit einem Kvs-Wert von 80 ist ein automatischer Differenzdruckregler für Heiz- und Kühlsysteme. Der Differenzdruck ist im Bereich 70 bis 130 kPa stufenlos einstellbar. Er ist für -20 bis +120 °C ausgelegt und arbeitet mit einer Druckstufe PN16 sowie einem maximalen Differenzdruck von 16 bar.
Technische Daten
| Hersteller-Warengruppe | Regelung |
| Hersteller-Serie | NexusValve |
| Hersteller-Produktgruppe | DPCV 60-130 kPa |
| Hersteller-Artikelnummer | MN80597.603 |
| Hersteller | Flamco |
| Abschließbar | nein |
| Anschluss 1 | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss 2 | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Artikelnummer | FLAMCO-MN80597.603 |
| Bauhöhe | 790 |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| Druckunterschied einstellbar | ja |
| EAN-13 | 4016715065537 |
| Einstellbereich | 70 - 130 |
| Gewicht | 45,1 kg |
| Kvs-Wert | 80 |
| Max Arbeitsdruck | 25 |
| Max Druckunterschied bei 20 °C | 250 |
| Mediumtemperatur (Dauerbetrieb) | -20 - 120 |
| Membrangesteuert | ja |
| Messanschluss | ohne |
| Mit Entleerungsventil | ja |
| Mit Impulsleitung | nein |
| Mit Isolierung | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Mengenbegrenzer | nein |
| Sollwertanzeige | nein |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| Winkel der Spindel | 90 |
