Beschreibung

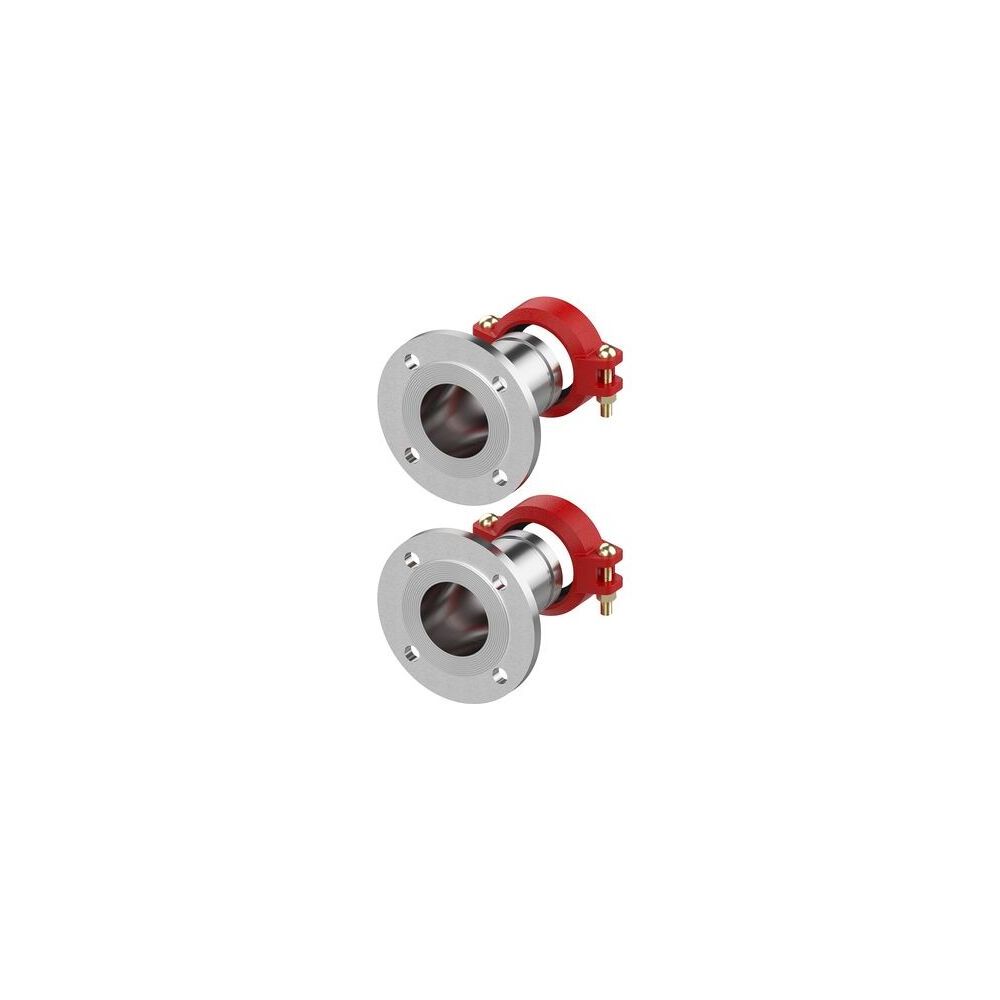

Flamco BigFixLock Flansch, 1 Paar DN 50 (60,3) x DN 50, PN 6
Der Flamco BigFixLock Flansch ist ein 2-teiliges Übergangsverschraubungspaar der Serie BigFixLock, konzipiert für den Anschluss an Wärmeerzeuger. Diese Victaulic-Flanschverbindung ist für Nennweiten von DN 50 ausgelegt und für einen Nenndruck von PN 6 geeignet. Als Zubehör für Großverteiler und die Kesselraumausrüstung ermöglicht er eine flexible und sichere Integration in Heizungs- und Klimasysteme.
Wofür wird der Flamco BigFixLock Flansch eingesetzt?
Der BigFixLock Flansch dient als systemexterne Übergangsverschraubung zum Wärmeerzeuger Victaulic-Flansch PN 6. Die Ausführung ist 2-teilig und wird als 1 Paar geliefert, ausgelegt für die Anschlüsse DN 50 auf beiden Seiten. Er ist speziell für Anwendungen in der Kesselraumausrüstung und als Zubehör für Großverteiler konzipiert.
Welche technischen Merkmale zeichnen den Flansch aus?
Dieser Flansch ist für einen Nenndurchmesser von DN 50 an beiden Anschlüssen ausgelegt, wobei der Rohraußendurchmesser des Anschlusses 1 60,3 beträgt. Die Druckstufe des Flansches liegt bei PN 6. Die Ausführung ist 2-teilig und beinhaltet Dichtungsmaterial aus Ethylen-Propylen-Dien-Kautschuk (EPDM). Der Anschluss 1 besteht aus Gusseisen, während der Anschluss 2 aus Stahl der Werkstoffgüte St 37 (1.0254) gefertigt ist. Der Flansch ist nicht reduzierend, nicht exzentrisch und besitzt keinen Winkel des Bogens (Winkel des Bogens: 0).
Welche Betriebsdaten sind für die Auslegung relevant?
Für die Druckauslegung ist ein maximaler Arbeitsdruck bei 20 °C von 6 angegeben. Für den Dauerbetrieb ist eine Mediumtemperatur von 110 genannt. Prüfungen nach FM, UL, ULC oder LPCB sind für dieses Produkt nicht aufgeführt.
Technische Daten
- Nenndurchmesser Anschluss 1: DN 50
- Nenndurchmesser Anschluss 2: DN 50
- Rohraußendurchmesser Anschluss 1: 60,3
- Druckstufe Flansch (PN): PN 6
- Ausführung: 2-teilig
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Arbeitsdruck bei 20 °C: 6
- Mediumtemperatur (Dauerbetrieb): 110
- Werkstoff des Anschlusses 1: Gusseisen
- Werkstoff des Anschlusses 2: Stahl
Der Flamco BigFixLock Flansch bietet als 2-teilige Übergangsverschraubung eine robuste und zuverlässige Lösung für den Anschluss von Wärmeerzeugern. Mit Nennweiten von DN 50, einer Druckstufe von PN 6 und der Verwendung von Gusseisen und Stahl in Kombination mit einer EPDM-Dichtung ist dieses Produkt für anspruchsvolle Anwendungen in der Haustechnik konzipiert, bei einem maximalen Arbeitsdruck von 6 und einer Mediumtemperatur von 110.
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | BigFixLock |
| Hersteller-Produktgruppe | Zubehör Großverteiler |
| Hersteller-Artikelnummer | M66259.392 |
| Hersteller | Flamco |
| Anschluss 2 | Flansch |
| Artikelnummer | FLAMCO-M66259.392 |
| Ausführung | 2-teilig |
| Druckstufe Flansch (PN) | PN 6 |
| EAN-13 | 4016715008893 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Gewicht | 5,42 kg |
| LPCB-Prüfung | nein |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 6 |
| Mediumtemperatur (Dauerbetrieb) | 110 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 1 | DN 50 |
| Nenndurchmesser Anschluss 2 | DN 50 |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 60,3 |
| Systemgebunden | ja |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Gusseisen |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 2 | St 37 (1.0254) |
| Winkel des Bogens | 0 |
| Zugfest | nein |
